4-2-6.
印刷
印刷印刷
印刷
編集対象のファイル，最適化で分割したノズル情報または，生産管理情報を印刷します。
印刷を選択すると画面は次のようになります。
プログラムデータは，プログラム編集で作成したデータを，生産管理情報は，生産実行後の管理情
報を印字します。
4-2-6-1.
プログラムデータ
プログラムデータプログラムデータ
プログラムデータ
プログラムデータを選択すると下図のようにダイアログが表示されます。
印刷形式
印刷形式印刷形式
印刷形式
ステーション個別が選択されています。
出力データ
出力データ出力データ
出力データ
印刷したいデータをチェックボックスで指定します。
レコード総数（データ完成状況で表示されます）が０のデータは非選択表示となります。
選択された印刷形式により，印刷できるデータには，チェックマークがあらかじめ付いています。
4 - 11
テキスト出力・
テキスト出力・テキスト出力・
テキスト出力・印刷
印刷印刷
印刷・取消ボタン
・取消ボタン・取消ボタン
・取消ボタン
印刷−印刷を開始します。
取消−ダイアログを閉じます。
テキスト出力−テキストに出力します。

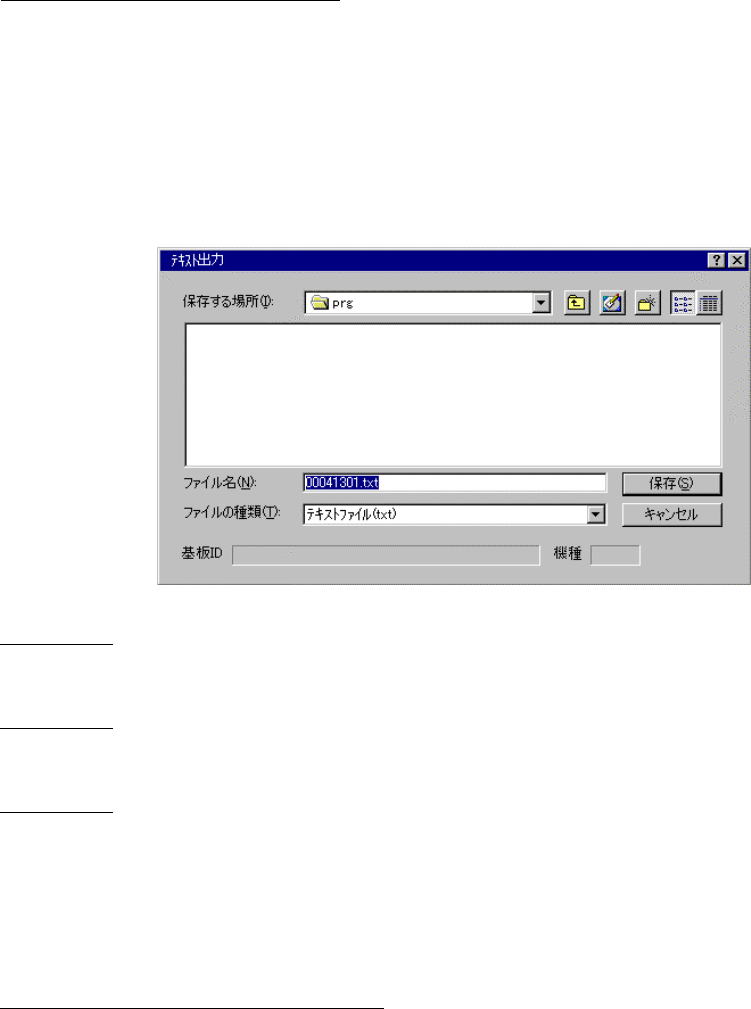

テキスト出力ボタンをクリックすると以下のテキスト出力ダイアログが表示されま
す。
ここで、テキストを保存する場所と名前を指定します。
デフォルトの保存場所は、生産プログラムファイルと同じになります。
搭載データ
搭載データ搭載データ
搭載データ
搭載データの入力順を選択します。
部品データ
部品データ部品データ
部品データ
部品データの詳細・リストを選択します。
吸着データ
吸着データ吸着データ
吸着データ
吸着データのモードを選択します。
モード 入力順印刷
レイアウト印刷
フィーダーセットアップシート−コメントなし
フィーダーセットアップシート−コメントあり
マシン機種によって印刷できるデータ
マシン機種によって印刷できるデータマシン機種によって印刷できるデータ
マシン機種によって印刷できるデータ
マシン機種によって印刷できるデータが異なります。
2010，2030
基板データ
搭載データ
部品データ
吸着データ
2020，2040
基板データ
搭載データ
部品データ
吸着データ
ビジョンデータ
4 - 12

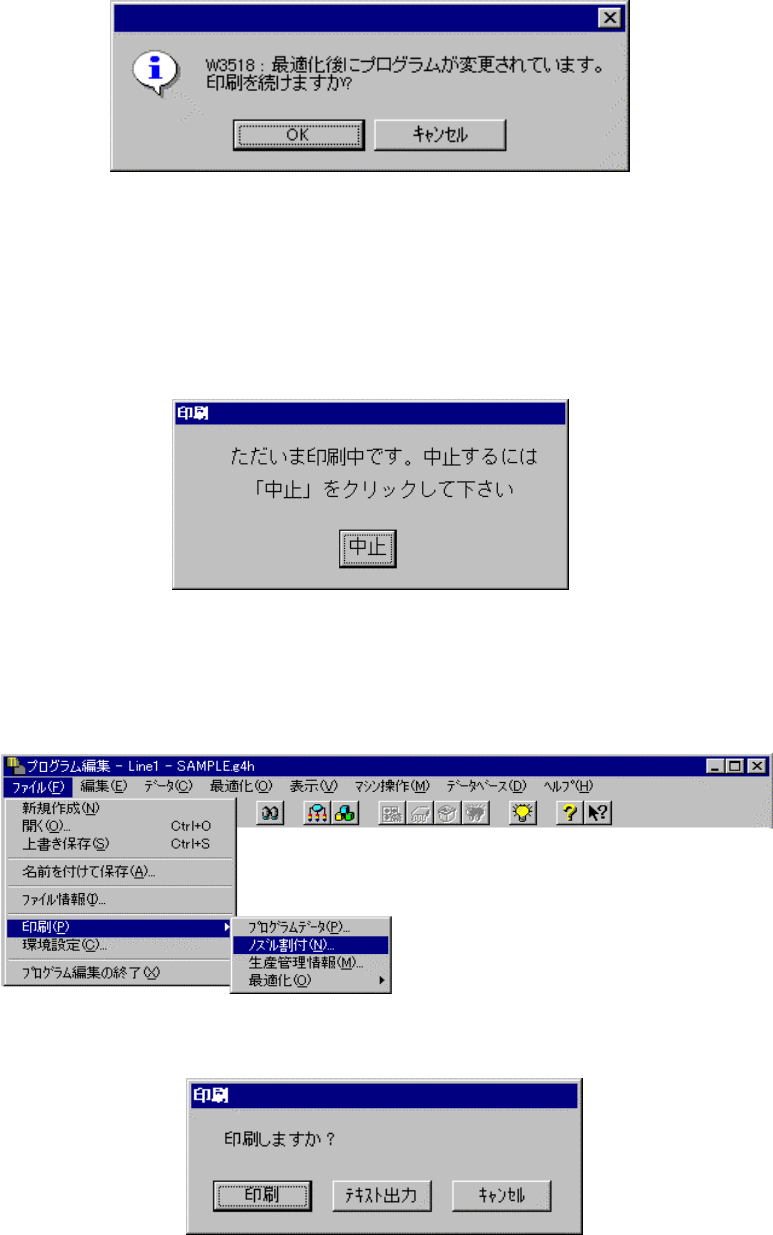

印刷実行後 下記のダイアログが表示された場合，最後に最適化を実行した後にプログラムデータ
が変更されています。現在表示されているデータと印刷されるデータが食い違う可能性があります
ので注意して下さい。
＜OK＞ ：編集中の内容と最適化ファイルの内容が違いますが，印字を継続します。
＜キャンセル＞ ：印刷を中止し，ダイアログに戻ります。
再度，最適化を実行すれば表示されているプログラムデータと最適化データの結果が等しくなりま
すので上記のダイアログは表示されなくなります。
メニュー選択後，または上記ダイアログで＜OK＞ボタンを選択後は，下記のダイアログが表示さ
れます。
4-2-6-2.
ノズル割付
ノズル割付ノズル割付
ノズル割付
常設ノズル配置及び､最適化が割り振ったノズル配置とノズル本数を印刷します｡
ファイルメニューから印刷，ノズル割付を選択し，クリックします。
ノズル割付を選択した後は、下記のダイアログが表示されます。
＜印刷＞ ：印刷を開始します。
＜テキスト出力＞ ：テキスト出力ダイアログが表示されます。
＜キャンセル＞ ：印刷をキャンセルします。
