6 - 9
4) STOPセンサ⑥⑲及び C-OUTセンサ⑦⑳はストッパ組に取付けられている為ストッパの
位置と共に移動します。
5) ストッパ組を移動した時は，[6-1-3-2- (6) 外形基準の位置入力]を再度行って下さい。
c. 基板検出センサ（図 6-1-3-10）
IN センサ①及び OUT センサ②はセンサブラケット
42
の取付けを変えることによって，検出
位置を変えることが出来ます。
1) 本体の電源をオフします。
2) さらに，センサブラケット
42
を固定している M3 六角穴ボルト
43
を緩め, 長穴に沿って
前後左右に移動することが出来ます。
3) 調整後は再び各取付けねじを締めて下さい。
4) マニュアル制御の搬送系または，プログラム編集の中の搬送にて基板にセットされるこ
とを確認して下さい。
図
図図
図 6-1-3-10
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
42
43
① ②
6 - 10

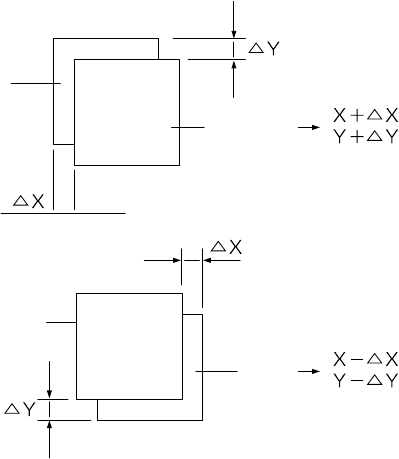

(2) 補正
補正補正
補正
6-5.試打で搭載素子の生産基板への仮搭載を行い，確認した上で素子とバッドのずれが生じている
場合，そのずれ分，生産モードの搭載オフセットのＸ，Ｙ座標を補正します。
図
図図
図 6-1-3-11
(3) 基板搬送時の注意事項
基板搬送時は以下の点に注意して操作して下さい。
3 モータ搬送は，3 バッファタイプであり，これに伴い各動作制御（基板自動搬送，マニュアルの
個別搬送，アイドル搬送）が行われます。基板のセットはインセンサ（入力バッファ入口センサ），
ストップセンサ（センタリングバッファ停止センサ），アウトセンサ（出力バッファ出口センサ）
の上にセットして下さい。
センサ間にセットすると搬送動作時に各種のエラーを発生します。
C.OUT センサ（センタリングバッファ出口センサ）の上にセットしてもエラーを発生します。
パッド
パッド
素子
素子
6 - 11
① 搬送センサ遅延（第７章マシンセットアップの 7-2-2-8.基板搬送）
IN
STOP C.OUT
W2
W1 W3
切り欠き長：W2
＞W1＞W3
W2に合わせて下さい。（一番長いものに合わせて下さい。）
（例）10mm あるいは 20ms を入力します。
• 基板搬送センサ遅延を必要以上長くしないで下さい。
• 特に，基板サイズ（Ｘ方向）と遅延設定の長さを合わせた値が最大基板サイズ（標
準サイズ 330，Ｌサイズ 410）より大きくならないように設定して下さい。
② IN センサ上に基板を置く場合，センサの赤色 LED 点灯を確認して下さい。
③ BOC マーク認識エラー等でストップした場合，まず前段階のマシンをポーズ等でストップさ
せてから，復帰作業を行って下さい。
④ ＜ライン構成の場合＞
NG
CENTER OUTIN
#1
CENTER OUTIN
#2
⑤ ライン生産を行う場合は，スタート時に CENTER と OUT のバッファに基板を置かないで下
さい。（置いてある基板は生産終了基板として次の機械に送られます）
⑥ センタリングバッファが搬送動作中にストップ SW を押すと各バッファの基板はその時点で
停止します。（搬送動作終了を確認する表示が行われます）
終了する場合は確認を選択して下さい。（取消を選択すると，継続動作を行います）
（2010L，2010E）基板搬送仕様について
1. 生産モードでの基板搬送
1) 50 mm∼330 mm（基板Ｘ方向）の基板は標準仕様と同様の機能があります。
2) 331 mm（基板Ｘ方向）以上の基板は，自動的にセンタモータの速度が落ち（300 mm/s）
センタバッファへの基板搬入タイミングが，センタバッファの基板がストップセンサ
OFF 状態で搬入するようになります。
2. マニュアルモード，編集モードでの基板搬送
上記の 2)の状態で行われます。
#1の機械でOUTセンサ上で#2の機械に
送る基板がある場合は，#2の機械で生
産開始時にINセンサの上に基板をセッ
トしないで下さい
ウエイトセンサ上にセットすると，ウエイ
トセンサ上の基板がセンタリングバッフ
ァにセットされてから前段の基板がイン
バッファにセットされます。
注意：
注意：注意：
注意：
