6 – 126 6) ショートカットキー 単独検査結果画面では，以下のショートカット操作を行うことができます。 キーボード キーボード キーボード キーボード オペパネキー オペパネキー オペパネキー オペパネキー HOD キー キー キー キー 動作 動作 動作 動作 Ｆ１０ ＥＮＴＥＲ 単独検査の実行 F9 単独検査の中止 Ｆ７ 検査値の測定 Ｆ４ フィーダノック Ｆ５ PREVIOUS 前代替え部品 Ｆ６ NEXT 次代替…
6 – 125
2) 検査する値
検査を行う部品のレーザ高さおよび部品高さが表示されます。
3) 測定
レーザ高さを測定します。
（6-7-2-5-4 レーザ高さ測定を参照して下さい。）
4) 測定する部品の吸着位置
部品を吸着する吸着位置の内容が表示されます。前代替部品や次代替え部品へ吸着位置
を変更することもできます。
① フィード
フィーダーを一回ノックし部品を送ることができます。
（32mm 紙テープは除きます）
② ティーチング結果を吸着データに反映する
ＨＯＤデバイスを使ってティーチングした結果を吸着データに格納するかをチェッ
クします。チェックしない場合は今回吸着時のみ座標が適用されます。
5) レーザ高さ検査結果
検査後，レーザ高さ検査結果に結果値が表示されます。短辺，長辺とは１回目，２回目
それぞれ部品の最小幅を検出した時点でのデータを意味します。短辺および長辺のステ
ータスが"ＯＫ"のときのみ有効です。
① ステータス
ＯＫ：センタリング成功
数字：センタリング失敗（数字はレーザステータスのコード番号を意味しています）
② 外形
センタリング成功時のレーザ検出幅を表示します。
③ 角度
センタリング時の部品角度を表示します。
6 – 126
6) ショートカットキー
単独検査結果画面では，以下のショートカット操作を行うことができます。
キーボード
キーボードキーボード
キーボード
オペパネキー
オペパネキーオペパネキー
オペパネキー
HOD
キー
キーキー
キー
動作
動作動作
動作
Ｆ１０
ＥＮＴＥＲ
単独検査の実行
F9
単独検査の中止
Ｆ７
検査値の測定
Ｆ４
フィーダノック
Ｆ５
PREVIOUS
前代替え部品
Ｆ６
NEXT
次代替え部品
ESC CANCEL
戻る
6 – 127
6-7-2-5-4.
レーザ高さ
レーザ高さレーザ高さ
レーザ高さ測定
測定測定
測定
(1) レーザ高さ測定
レーザ高さ単独検査の測定ボタンを押した場合は，以下のレーザ高さ測定ダイアログが表示さ
れます。

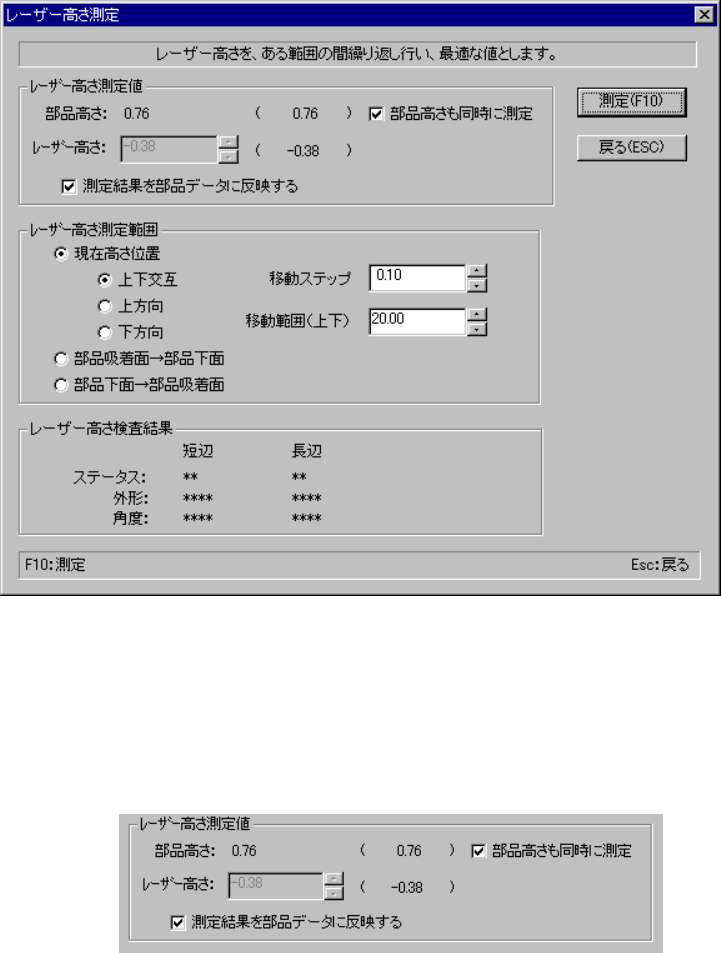

図
図図
図 6-7-2-5-4-1
レーザ高さ測定ダイアログ
レーザ高さ測定ダイアログレーザ高さ測定ダイアログ
レーザ高さ測定ダイアログ
1) レーザ高さ判定値
レーザ高さ測定を行う為に必要な内容が表示されます。（ ）内には測定前の値が表示
されます。
① レーザ高さ
任意にレーザ高さを変更することができます。ここで設定した値は レーザ高さ判定
範囲のスタート時の現在 レーザ高さとして使用されます。
② 部品高さも同時に測定
レーザ高さ測定前に部品高さを測定します。同時にレーザ高さも自動計算されます。
この場合自動計算された レーザ高さがレーザ高さ判定範囲のスタート時の現在 レ
ーザ高さとして使用されますので，レーザ高さを任意に指定することはできません。
③ 測定結果を部品データに反映する。
測定されたレーザ高さ結果を直ちに部品データに格納する場合にチェックします。
