7-2-2-12.
基板搬送
基板搬送基板搬送
基板搬送
基板搬送を選択すると，図 7-2-2-12-1 の基板搬送設定ダイアログが表示されます。
図
図図
図 7-2-2-12-1
基板搬送の設定ダイアログ画面
基板搬送の設定ダイアログ画面基板搬送の設定ダイアログ画面
基板搬送の設定ダイアログ画面
それぞれのタブをクリックすることで、
「
基板搬送」「バックアップテーブル」が指定できます。
7-2-2-12-1.
基板搬送
基板搬送基板搬送
基板搬送
「基板搬送」のタブをクリックすると，図 7-2-2-12-1 の「基板搬送」設定ダイアログが表示されま
す。また基板搬送の初期画面は「基板搬送」が選択されます。
(1) 設定項目
No.
項目
設定する内容
1
延時間選択
センサ遅延時間の設定方法を設定します。
2
遅延の単位
基板搬送の基板センサ遅延で設定した値の単位を設定します。
3
標準
全センサに対する遅延時間設定を行います。
4
オプション
センサ個別の遅延時間設定を行います。
5
再クランプ時のＳＴＯＰ
センサ ＯＦＦ
再クランプのＳＴＯＰセンサ ＯＦＦ検知まで逆転時の連続ＯＦＦ
時間を設定します。
6 Ready In 信号遅延時間 Ready In 信号遅延時間を設定します。
(2)
設定方法
①
延時間選択
ラジオボタンによりセンサ遅延時間の設定方法を変更します。
標準 全センサに対して共通の遅延時間設定を行います。
オプションセンサ 個別に遅延時間設定を行います。
7 - 38
② 遅延単位
ラジオボタンにより，遅延の単位を設定します。
”時間”を選択すると，基板搬送センサ遅延で設定した値を
ms
として扱い，遅延します。
”長さ”を選択すると，基板搬送センサ遅延で設定した値を
mm
として扱い，遅延します。
単位を切り替えると①の内容はクリアされます。
③ 基板搬送センサ遅延時間
・
各入力フィールドには以下に示すセンサ遅延時間を設定します。
a.
“標準”を選択時に
は、全てのセンサＯＦＦを確定する為のＯＦＦ時間
b.
“オプション”を選択時に
は、各センサＯＦＦを確定する為のＯＦＦ時間
c.
“再クランプ時のＳＴＯＰセンサ ＯＦＦ”は再クランプのＳＴＯＰセンサＯＦＦ
検知まで逆転時の連続ＯＦＦ時間
・
“
標準
”及び“
オプション
”
は下記の範囲で設定できます。
(
デフォルト値は
0)
a.
単位が時間の時
0
∼
2500ms(MSP
の設定が
400mm/s
の場合
)
0
∼
3300ms(MSP
の設定が
300mm/s
の場合
)
b.
単位が長さの時
0.00
∼
1000. 00mm
・
“再クランプ時のＳＴＯＰセンサ ＯＦＦ”は下記の範囲で設定できます。
(
デフォルト値は
0)
a.
単位が時間の時
0
∼
5000ms
b.
単位が長さの時
0.00
∼
200. 00mm
④
Ready
In
信号遅延時間
・
0
∼
3
００の値で設定ができます。（デフォルト値は０）
・
単位は，
sec
固定
注意
注意注意
注意
:
7 - 39
7-2-2-12-2.
バックアップテーブル
バックアップテーブルバックアップテーブル
バックアップテーブル
「バックアップテーブル」タブを選択すると，図
7-2-2-9-2
の「バックアップテーブル」設定のダイ
アログが表示されます。
図
図図
図

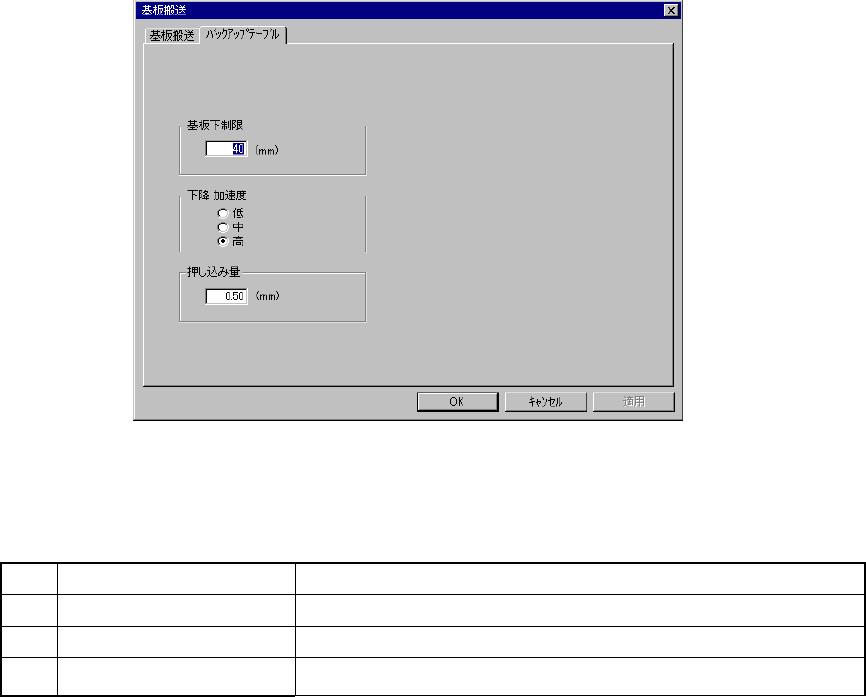

7-2-2-12-2
基板搬送の設定ダイアログ画面
基板搬送の設定ダイアログ画面基板搬送の設定ダイアログ画面
基板搬送の設定ダイアログ画面
(1)
設定項目
No.
項目
設定する内容
1
基板下制限
バックアップテーブルの基板下制限を設定します。
2
下降 加速度
バックアップテーブルの加速度を設定します。
3
押し込み量
バックアップテーブルの押し込み量を設定します。
（
2
）設定方法
① 基板下降制限
・
５∼３０の値で設定ができます。
・
単位は、ｍｍ固定
② 下降 加速度
・
ラジオボタンにより，低中高の３段階で設定ができます。（デフォルト値は，高）
③ 押し込み量
・
０
.
００∼５
.
００の値で設定ができます。
