1 - 18 (4) バックアップピン設定不可範囲（ KE-2010E ） 20mm 21mm 37mm 0mm ~220mm 4mm 50mm 17.5mm 36mm 17.5mm 105mm - 基板搬送方向が，右→左の場合， 50 × 20 の設定不可範囲は，左側になります。 基板搬送方向が，右→左の場合， 36 × 105 の設定不可範囲は，右側になります。 注意 注意 注意 注意 : 基板搬送方向 バックアップピン 設置不可範…
1 - 17
（2）
バックアップピン設定不可範囲（
KE-2010M
）
20mm
21mm
22mm
0mm ~ 92mm
4mm
50mm
17.5mm 17.5mm
基板搬送方向が，右→左の場合，
50
×
20
の設定不可範囲は，左側になります。
(3)
バックアップピン設定不可範囲（
KE-2010L
）
20mm
21mm
37mm
0mm ~ 178mm
4mm
50mm
17.5mm
36mm
17.5mm
105mm
基板搬送方向が，右→左の場合，
50
×
20
の設定不可範囲は，左側になります。
基板搬送方向が，右→左の場合，
36
×
105
の設定不可範囲は，右側になります。
注意
注意注意
注意
:
注意
注意注意
注意
:
基板搬送方向
バックアップピン
設置不可範囲
搬送レール固定側
ストッパ設置位置
Ｍ基板仕様
（可動）
搬送方向左流れ時，20mm)
基板搬送方向
バックアップピン
設置不可範囲
搬送レール固定側
ストッパ設置位置
L 基板仕様
（可動）
搬送方向左流れ時 35mm)
1 - 18

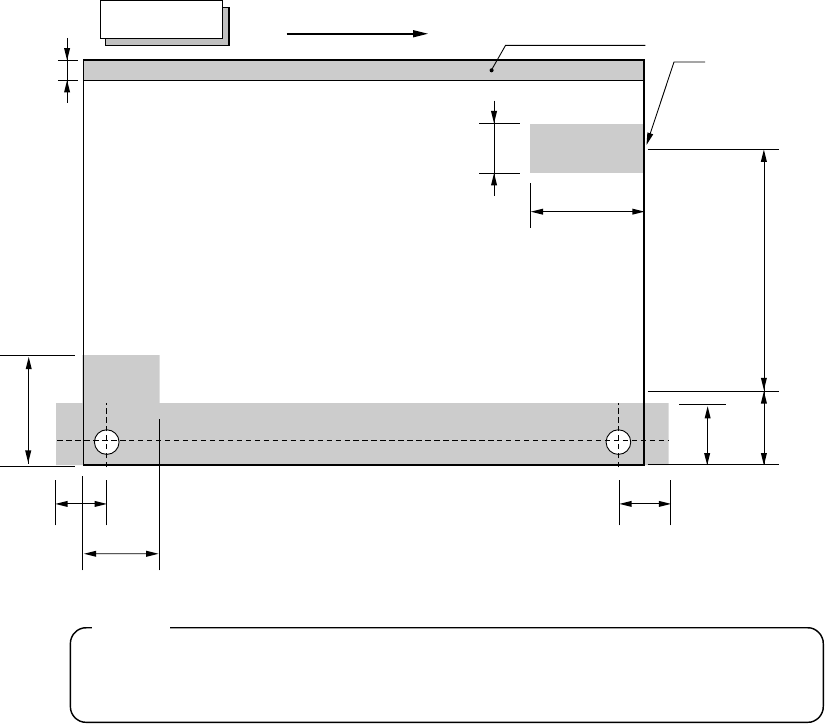

(4) バックアップピン設定不可範囲（KE-2010E）
20mm
21mm
37mm
0mm ~220mm
4mm
50mm
17.5mm
36mm
17.5mm
105mm
-
基板搬送方向が，右→左の場合，50×20 の設定不可範囲は，左側になります。
基板搬送方向が，右→左の場合，36×105 の設定不可範囲は，右側になります。
注意
注意注意
注意 :
基板搬送方向
バックアップピン
設置不可範囲
搬送レール固定側
ストッパ設置位置
E 基板仕様
（可動）
搬送方向左流れ時 35mm)
1 - 19

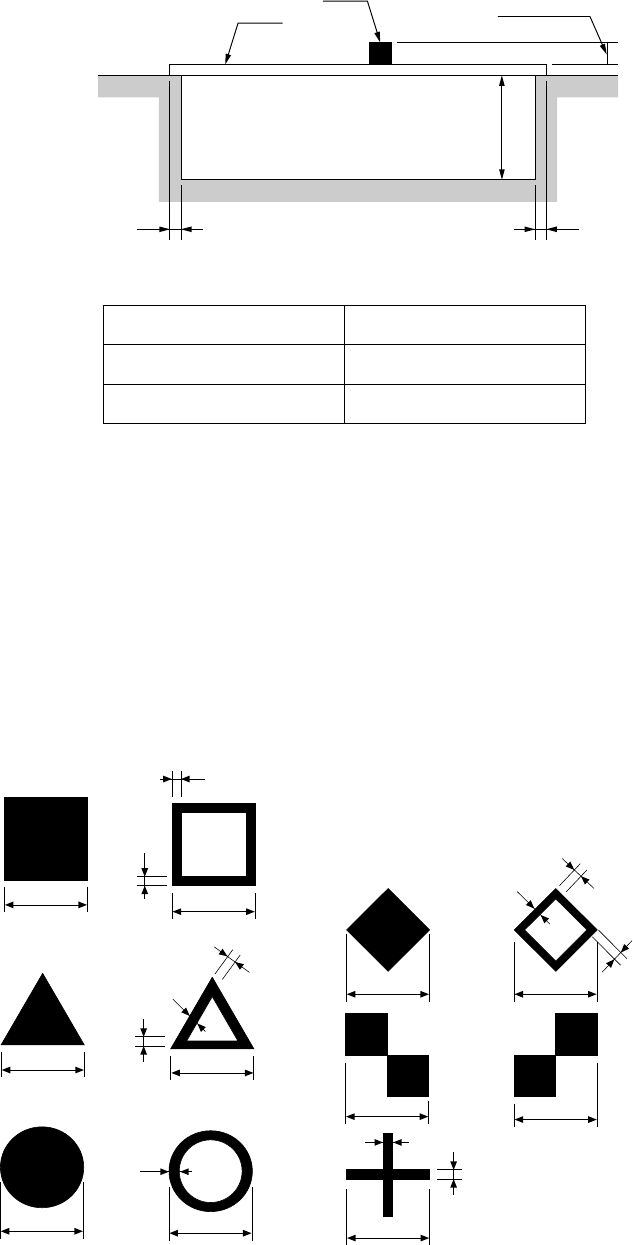

(5) 搭載部品高さ及び基盤裏面搬送高さ範囲
図
図図
図 1-1-7-1
部品高さ仕様 部品高さ (mm)
SC 仕様 6
HC 仕様 20
5. 認識用マーク
認識用のマークは，下記の条件で作成して下さい。（図 1-1-7-2）
ただし，形状は，むらなく塗りつぶした円形を推奨します。
また，マーク周辺のクリアランスエリアは図 1-1-7-3 に示す範囲とし，この範囲内には，シルク，
ストリップライン（内層パターンも含む）。スルーホール，レジスト，他の部品等が無いようにし
て下さい。
A
B
B
B
A
A
A
C
B
C
C
C
C
A
B
A
B
B
B
B
B
B
図
図図
図 1-1-7-2
A 寸法 ： 0.5∼3 mm ± 10% 以下
B 寸法 ： 0.2 mm 以上
C 寸法 ： 0.5∼3 mm ±10%以下
部品
基板
max. 6mm (SC
仕様
)
max. 20mm (HC
仕様
)
基板裏面
搭載不可範囲(3mm)
最大
40mm
3
3
