8-6-1. ＡＴＣ制御
ＡＴＣ制御ＡＴＣ制御
ＡＴＣ制御
［制御（
C
）］［その他（Ｏ）］［
ATC
制御（
A
）
...
］を選択すると、下記の
ATC
制御のダイアログ
が表示されます。

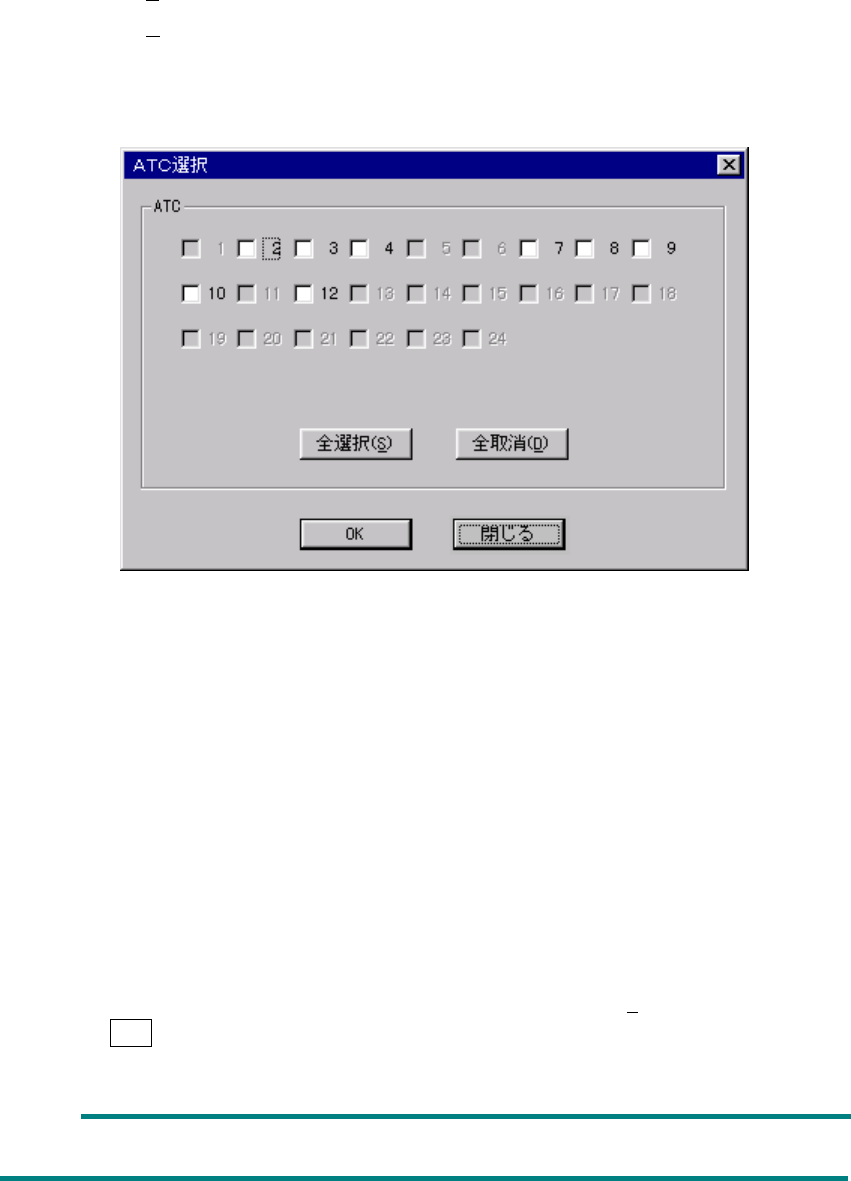

図
図図
図
8-6-1-1
ATC
制御ダイアログ
制御ダイアログ制御ダイアログ
制御ダイアログ
(1)
制御ユニット
制御対象ユニットをコンボボックスにより選択します。
Ａｌｔ
+
↓キーで、下記の一覧表が表示されます。
KE-2030
以外では右
ATC
は選択できません。
注意
注意注意
注意
:
8 – 48
(2)
制御ヘッド
制御対象ヘッドをコンボボックスにより選択します。
マシンセットアップの“使用ユニット”での設定には影響しません。
（チェックされていない（使用しない）ユニットも選択可能）
◆
Ａｌｔ
+
↓キーで、下記の一覧表が表示されます。
KE-2030
では選択した
ATC
側のヘッドのみ選択できます。
(3)
制御項目
制御項目をラジオボタンにより選択します。
(4)
制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1)
スライドプレート制御
ATC
スライドプレートの開／閉を制御します。
・ 制御項目の“スライドプレート制御”がチェックされているときに＜開（
1
）＞ボタン、
＜閉（
2
）＞ボタン、＜開／閉（
3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ
５
キーを押して制御します。
・状態表示は、制御完了時に更新されます。
2)
ノズル交換
ノズルを交換します。
・制御項目の“ノズル交換”がチェックされているときに＜実行（
1
）＞ボタンを選択するかま
たは、Ｆ３キーを押して制御します。
・指定されたヘッドにノズルがついているときは、
ATC
にノズルを戻します。
指定された
ATC
からノズルを取り出します。
注意
注意注意
注意
:
8 – 49
● ノズル交換が選択されると、図
8-6-1-2 の ATC 番号選択ダイアログが表示されます。
・ ＜全選択（S
）＞ボタンを選択すると、選択可能な ATC が全て選択されます。
・ ＜全取消（D
）＞ボタンを選択すると、全ての ATC 選択が取り消されます。
・ ノズルを交換する ATC 番号をラジオボタンにより選択して＜OK＞ボタンを選択すると、選択
した ATC 番号によりノズル交換を行います。
図
図図
図 8-6-1-2
ATC 番号選択ダイアログ
番号選択ダイアログ番号選択ダイアログ
番号選択ダイアログ
● ノズルが正常に取り付けれたときは、状態の ATC 番号にヘッドのマーク（“L1”、…、“L4”）
が表示されます。
・ ATC 番号の下は、ノズル番号が表示されます。
・状態表示は制御完了時に更新されます。
ノズル交換中に＜STOP＞スイッチを押すと、中断の問い合わせが表示され、＜はい＞を選択
するとその時点で終了します。＜いいえ＞を選択すると継続します。
3) ノズル返却
ノズルを ATC に返却します。
制御項目の“ノズル返却”がチェックされているときに＜実行（1
）＞ボタンを選択するかま
たは、Ｆ３キーを押して制御します。
・ ノズルが正常に返却された時は、状態の ATC 番号のヘッドのマークがなくなります。
・状態表示は、制御完了時に更新されます。
・
(5) 状態表示
各ユニットの状態を制御完了時に表示します。
