4 - 203
(8) 追尾中のＳＯＴ方向検査
追尾中のＳＯＴ方向検査追尾中のＳＯＴ方向検査
追尾中のＳＯＴ方向検査
追尾一時停止中は、ＳＯＴ方向検査を実施することが可能です。

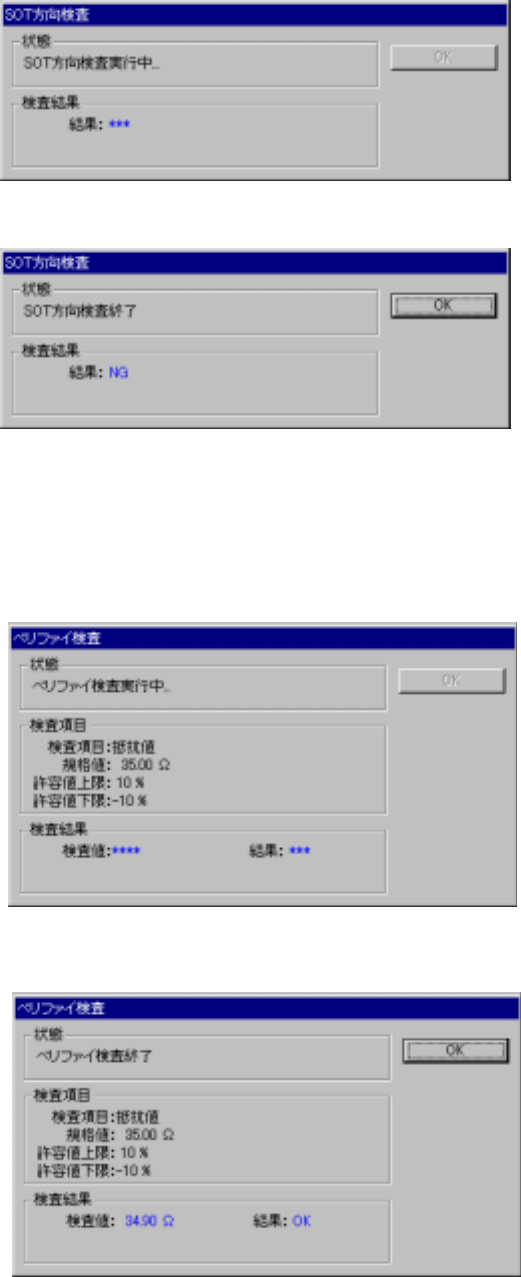

◇ＳＯＴ方向検査中は、以下の画面が表示されます。
◇ＳＯＴ方向検査後、検査結果が結果「ＯＫ」「ＮＧ」で表示されます。
(9) 追尾中のベリファイ検査
追尾中のベリファイ検査追尾中のベリファイ検査
追尾中のベリファイ検査
追尾一時停止中は、ベリファイ検査を実施することが可能です。
◇ベリファイ検査中は、以下の画面が表示されます。
◇ベリファイ検査後、検査測定値および結果「ＯＫ」「ＮＧ」で表示されます。
4 - 204
4-12-5.
マークデータベース
マークデータベースマークデータベース
マークデータベース
第５章「ティーチング」でマークデータティーチング時に登録したマークデータのデータベースフ
ァイルの各種管理を行います。

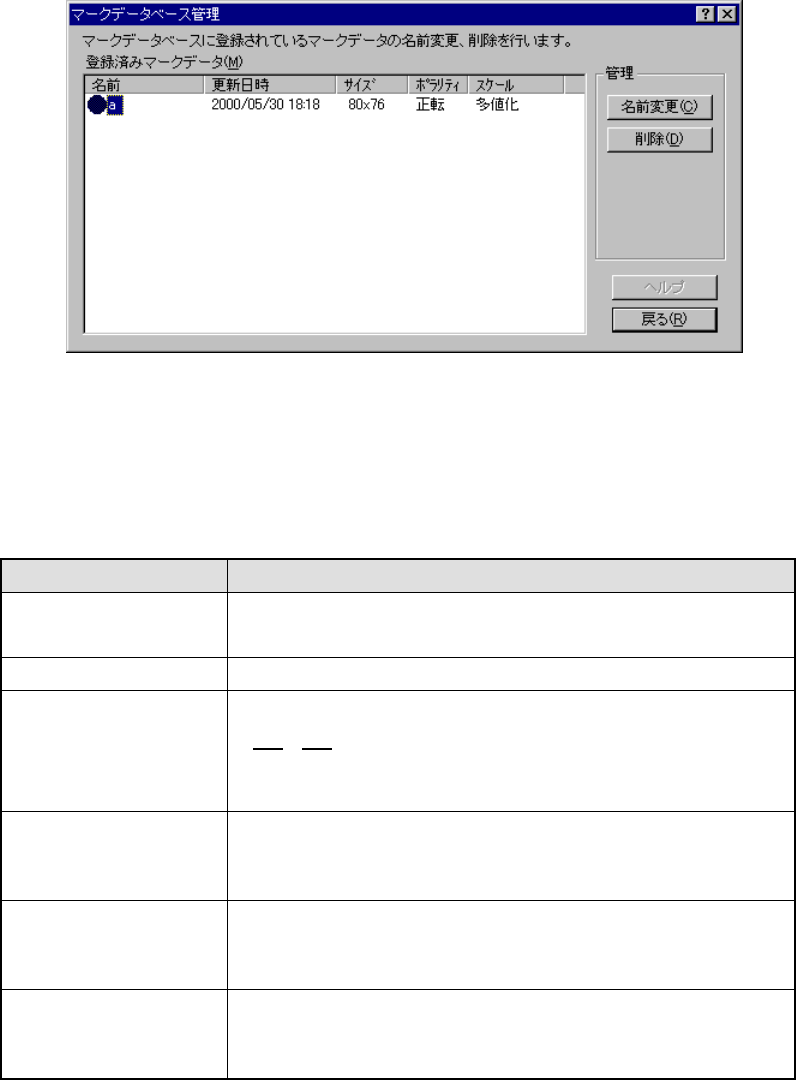

図
図図
図 4-12-5-1
マークデータベース管理ダイアログ
マークデータベース管理ダイアログマークデータベース管理ダイアログ
マークデータベース管理ダイアログ
(1) 登録済みマークデータ
データベースに格納されているマークデータが一覧で表示されます。各項目の意味は以下の
とおりです。
項目
項目項目
項目
意味
意味意味
意味
名前
マークの名前
（文字の前に形状が表示されます）
更新日時
データベース登録した日時
サイズ
マークデータの縦横の画素数（ピクセル数）
aaa
x bbb
aaa =
横方向の画素数
bbb =
縦方向の画素数
ポラリティ
マークの写り方
正転
=
黒地に白いマーク
反転
=
白地に黒いマーク
スケール
マークの画像データスケール
多値化
=
マークデータが多段階イメージで取り込まれている
ニ値化
=
マークデータが２段階イメージで取り込まれている
ステーション
（
KE2030
のみ）
マークを取得したステーション
左
=
左ステーションのＯＣＣで取り込まれた。
左
=
右ステーションのＯＣＣで取り込まれた。
4 - 205
(2) 管理
① 名前変更
既に登録済みの名前を変更することができます。リスト内のカーソルを変更したいデータ
行に合わせて「名前変更」ボタンを押して下さい。押下後に右記のダイアログが表示され
るので，新たに名前を入力して下さい。
図
図図
図 4-12-5-2
マークデータ
マークデータマークデータ
マークデータ名前変更ダイアログ
名前変更ダイアログ名前変更ダイアログ
名前変更ダイアログ
② 削除
既に登録済みのデータを削除することができます。リスト内のカーソルを削除したいデー
タ行に合わせて＜削除＞ボタンを押して下さい。
押下後に右記のダイアログが表示されるので＜確認＞ボタンを押して下さい。
図
図図
図 4-12-5-3
削除問い合わせダイアログ
削除問い合わせダイアログ削除問い合わせダイアログ
削除問い合わせダイアログ
