13-3-11. トラックボール
トラックボールトラックボール
トラックボール
トラックボール内部に付着したホコリや異物を清掃します。
① リングを反時計方向（矢印の方向）に回します。
② リングとボールを取り外します。
ボールは柔らかい布の上など転がらな
い場所に置きます。
③ 左図に示すボールとの接触部分を柔らかい布等で
清掃する。
ボールの汚れも同様に拭き取って下さい。
（ただし，水分厳禁）
リング
リング
ボール
Ｘ検出軸
４５度軸
ボール支え
Ｙ検出軸
13 - 25
13-4.
注油
注油注油
注油
13-4-1. XY 軸直動ユニット
軸直動ユニット軸直動ユニット
軸直動ユニット
(1)
Ｘ軸直動ユニット
①Ｘ軸直動ユニットレール（
x 2
）
②Ｘ軸直動ユニット（
x 4
）
グリスガンを使用して，Ｘ軸直動ユニットのグリスニップルよりグリスを注入して下さい。
(2)
Ｙ軸直動ユニット
①Ｙ軸フレーム（
x 2
）
②Ｙ軸直動ユニットレール（
x 2
）
③Ｙ軸直動ユニット（
x 4
）
グリスガンを使用して，Ｙ軸直動ユニットのグリスニップルよりグリスを注入して下さい。
ＸＹ軸の駆動用ベルト及びモータ部の軸受（ベアリング）には，決して注油（マシン油，グリス）
しないで下さい。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
①
②
②
①
③
注意
注意注意
注意
:
13 - 26

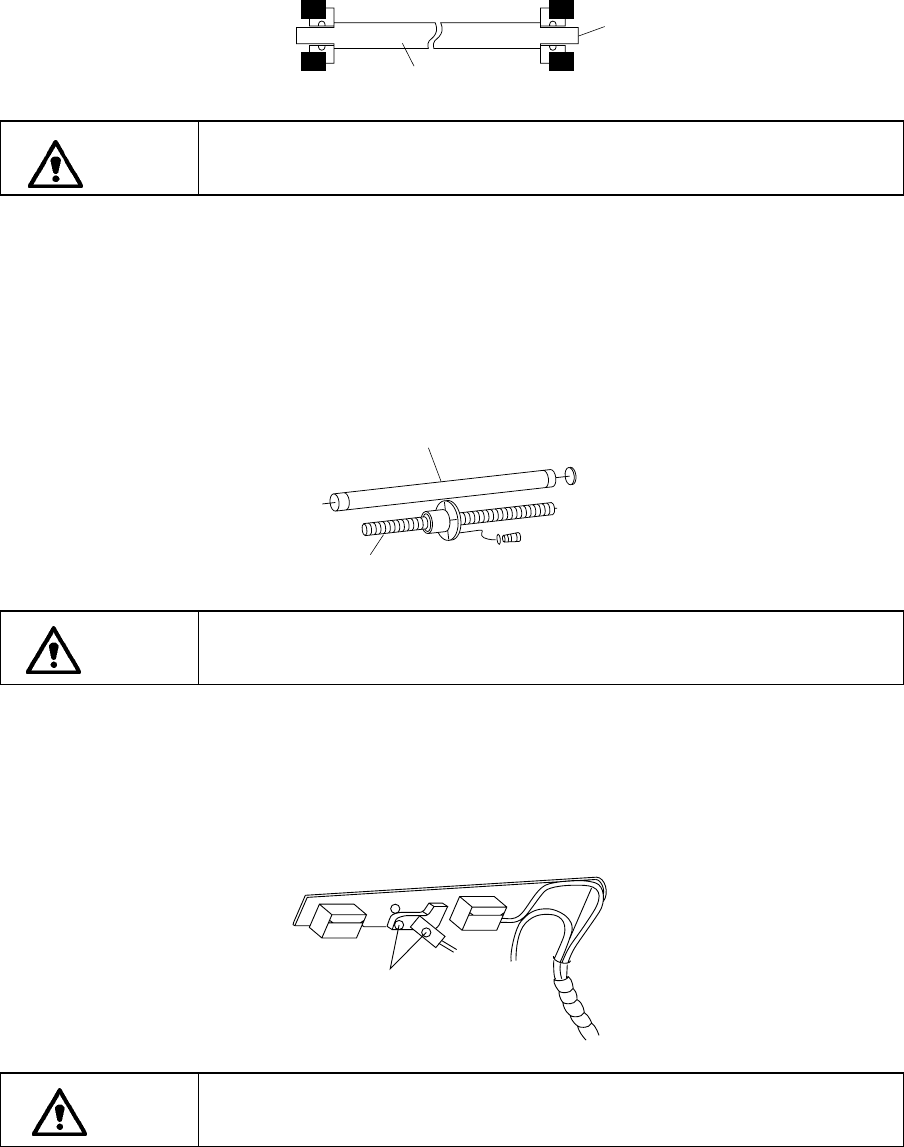

13-4-2. 搬送スクリューシャフト（シャフト）
搬送スクリューシャフト（シャフト）搬送スクリューシャフト（シャフト）
搬送スクリューシャフト（シャフト）
スクリューシャフト（左右２箇所）
＊印全面にグリスを塗布します。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
13-4-3. 搬送ガイドシャフト
搬送ガイドシャフト搬送ガイドシャフト
搬送ガイドシャフト
ガイドシャフト（左右２箇所）
ガイドシャフト全面にグリスを塗布します。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
13-4-4. 基板ストッパ部
基板ストッパ部基板ストッパ部
基板ストッパ部
＊印穴部にグリス油を注油します。
*
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
スクリューシャフト
スクリュー
ガイドシャフト
