4 - 161 (3) 余裕幅 余裕幅 余裕幅 余裕幅 ① 余裕幅 基板と搬送レールの余裕幅をスピンボタンまたは数値入力で設定します。 ② 取り込み 現在の搬送幅から基 板外形寸法を引い た値を余裕幅とし ます。本体前面の ハンドノブで調 整してからボタンを押してください。 (4) 基板搬送ボタン 基板搬送ボタン 基板搬送ボタン 基板搬送ボタン 基板搬入／搬出を呼び出します。 (5) 幅原点復帰 幅原点復帰 幅原点復帰 幅原点復帰 …
4 - 160
4-12-1-2.
自動基板調整
自動基板調整自動基板調整
自動基板調整
基板搬送幅の調整を行うことができます。
メニューを選択後，以下のダイアログが表示されます。
図
図図
図
4-12-1-2-1
自動基板幅調整ダイアログ
自動基板幅調整ダイアログ自動基板幅調整ダイアログ
自動基板幅調整ダイアログ
(1)
基板幅の移動
基板幅の移動基板幅の移動
基板幅の移動
基板外形寸法＋余裕幅を合わせた幅長に搬送幅を移動させます。実行時の搬送幅の値は以下項
目の設定値が適用されます。
(2)
基板外形寸法
基板外形寸法基板外形寸法
基板外形寸法
基板外形寸法をスピンボタンまたは数値入力で設定します。デフォルトは基板データの基板
外形寸法（Ｙ）が代入されています。
4 - 161

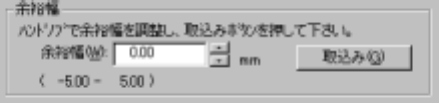

(3)
余裕幅
余裕幅余裕幅
余裕幅
①
余裕幅
基板と搬送レールの余裕幅をスピンボタンまたは数値入力で設定します。
②
取り込み
現在の搬送幅から基板外形寸法を引いた値を余裕幅とします。本体前面のハンドノブで調
整してからボタンを押してください。
(4)
基板搬送ボタン
基板搬送ボタン基板搬送ボタン
基板搬送ボタン
基板搬入／搬出を呼び出します。
(5)
幅原点復帰
幅原点復帰幅原点復帰
幅原点復帰
自動基板幅調整の原点復帰を行います。
(6)
適用ボタン
適用ボタン適用ボタン
適用ボタン
余裕幅値を生産条件に適用します。
操作を終了する時は
<
戻る
>
を押してください。
4 - 162
4-12-2.
測定
測定測定
測定
実部品のヘッド装着を行い各ハードウェアにて測定したデータ値を、生産プログラムに反映する機
能です。
4-12-2-1.
測定モード
測定モード測定モード
測定モード
測定には「連続測定」「単独測定」の２つのモードがあります。メニューをそれぞれ選ぶことによ
り動作モードを切り替えます。
以下に各モードの機能を示します。
表
表表
表
4-12-2-1
測定モード内容とメニュー
測定モード内容とメニュー測定モード内容とメニュー
測定モード内容とメニュー
測定サブメニュー
測定サブメニュー測定サブメニュー
測定サブメニュー 動作モード
動作モード動作モード
動作モード 動作内容
動作内容動作内容
動作内容
単独 単独測定 部品画面フォームに表示されている部品を測定し
ます。
連続
連続測定 生産プログラムデータ内の全部品／条件一致した
部品を測定します。測定に何らかの要因で失敗し
た部品は単独モードにて個別に測定を行うことが
可能です。
以下に各測定モードの処理動作の概要フロー図を示します。
図
図図
図
4-12-2-1-1
単独測定フロー図
単独測定フロー図単独測定フロー図
単独測定フロー図
図
図図
図
4-12-2-1-2
連続測定フロー図
連続測定フロー図連続測定フロー図
連続測定フロー図
単独測定開始
条件設定
(ダイアログ)
測定
結果表示
(ダイアログ)
単独測定終了
測定開始
終了
再測定
生産プログ
ラムへ結果
格納
中止
連続測定開始
条件設定
(ダイアログ)
測定
結果表示
(ダイアログ)
連続測定終了
対象部品あり
終了
生産プログ
ラムへ結果
格納
次部品測定
対象
部品なし
測定対象
部品がある
か？
中止
単独測定
詳細に測定
