4 – 144 4-10-3. ノズルレイアウト ノズルレイアウト ノズルレイアウト ノズルレイアウト 最適化が各ステーションに配置したノズルを表示します。 図 図 図 図 4-10-3-1 ノズルレイアウトの選択 ノズルレイアウトの選択 ノズルレイアウトの選択 ノズルレイアウトの選択 ノズルレイアウト ノズルレイアウト ノズルレイアウト ノズルレイアウト コマンドを選択すると，ステーション選択用のサブメニューが表示されます。 …
4 – 143
図
図図
図 4-10-2-3
分割搭載データ表示例（最適化順の場合）
分割搭載データ表示例（最適化順の場合）分割搭載データ表示例（最適化順の場合）
分割搭載データ表示例（最適化順の場合）
搭載順の表示の時のスキップ
スキップスキップ
スキップ / は，搭載データのスキップ又は部品データのスキップが
「Yes」が表示されます。
最適化順表示の時のペアエンドマーク
ペアエンドマークペアエンドマーク
ペアエンドマーク / は，１回の吸着搭載のサイクル動作中でペアリング
されるデータの区切りを表しています。
注意：
注意：注意：
注意：
4 – 144
4-10-3.
ノズルレイアウト
ノズルレイアウトノズルレイアウト
ノズルレイアウト
最適化が各ステーションに配置したノズルを表示します。
図
図図
図 4-10-3-1
ノズルレイアウトの選択
ノズルレイアウトの選択ノズルレイアウトの選択
ノズルレイアウトの選択
ノズルレイアウト
ノズルレイアウトノズルレイアウト
ノズルレイアウトコマンドを選択すると，ステーション選択用のサブメニューが表示されます。
見たいステーションを選択してください。
① 本メニューは，最適化が実行されていない場合や，最適化後，生産プログラムを変更し
た場合は，選択できません。
② 表示されるノズルは，マシンセットアップで指定されているものとプログラムデータ中
で使用されるものが表示されます。
◇ ステーション選択後は，下図のように表示されます。
図
図図
図 4-10-3-2
ノズルレイアウトの表示例
ノズルレイアウトの表示例ノズルレイアウトの表示例
ノズルレイアウトの表示例
常設ノズル ：マシンセットアップで設定されているノズルの配置です (＊印はバキューム
キャリブレーションです)。
最適化ノズル ：最適化が出力したノズルの配置です (＊印はバキュームキャリブレーション
です)。
ノズル本数 ：ノズルのリソース数，常設情報に設定されているノズル数，最適化が出力し
たノズル数が表示されます。
閉じる ：ノズルレイアウトダイアログを終了します。
注意：
注意：注意：
注意：
注：「2030ｽﾃｰｼｮﾝ表示」機能は本機では無効です。
4 – 145

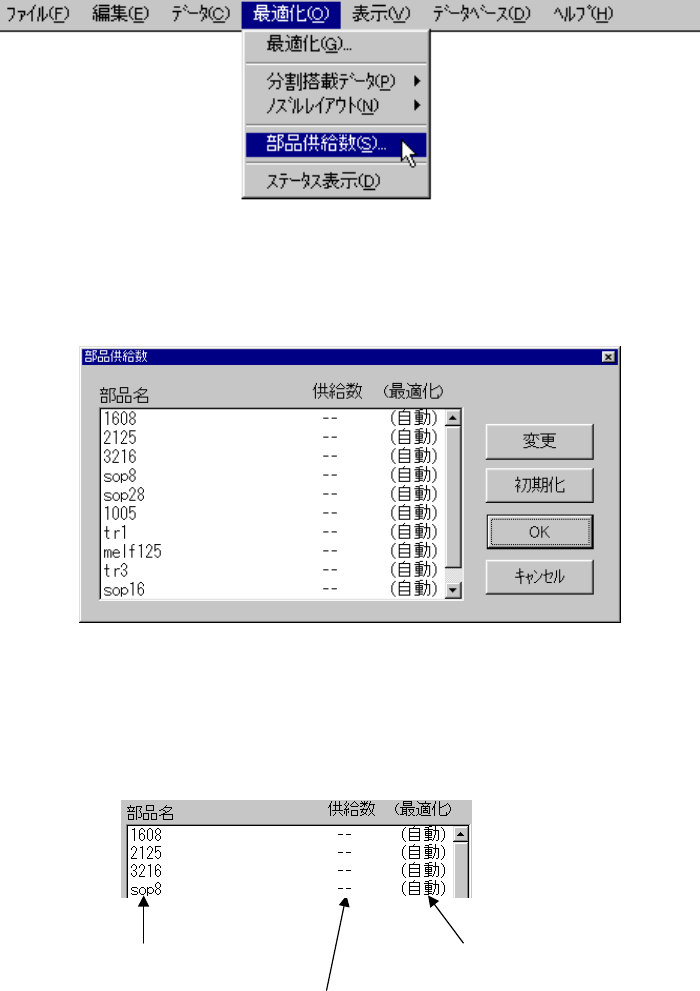

4-10-4. 部品供給数
部品供給数部品供給数
部品供給数
最適化が割り当て可能な部品の供給数を指定します。複数の部品（リール，トレイ）を使用するこ
とにより，生産効率を上げることができます。
図
図図
図
4-10-4-1
部品供給数の選択
部品供給数の選択部品供給数の選択
部品供給数の選択
部品供給数を選択すると下図のようなダイアログが表示されます。
図
図図
図
4-10-4-2
部品供給数ダイアログの例
部品供給数ダイアログの例部品供給数ダイアログの例
部品供給数ダイアログの例
部品供給数のダイアログ中の表示内容の詳細を下図に示します。
ﾌﾟﾛｸﾞﾗﾑに含まれる部品名
・最適化がﾌｨｰﾀﾞ数を自動で設
定する事を表しています。
・手動割当で指定した場合は、
( -- )となり
最適化が出力したﾌｨｰﾀﾞ数
が表示されます。
または、手動割当で指定し
たﾌｨｰﾀﾞ数が表示されます。
図
図図
図
4-10-4-3
部品供給数ダイアログ詳細
部品供給数ダイアログ詳細部品供給数ダイアログ詳細
部品供給数ダイアログ詳細
