5 - 14 [＊] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] ＰＲ 判定結果に誤り があった場合 には，ＨＯＤの ↑ キ ー， ↓ キー（ＸＹ 移動 上下 矢 印キ ー ）で正し い マ ークを選択して下さい。正しいマークの位置で ENTER キーを押下します。 マークに関する情 報が同じ で，検出枠のみを ティーチングし 直したい場 合は，ＨＯＤの NEXT キーを押…
5 - 13
表示されますので続行キーを押下し，ティーチングを行います。
この時点で，カメラがマークの
XY
座標に移動し，モニタ画面にティーチング対象（覚え込ま
せたい）のパターンが映し出されます。モニタ画面にティーチングしたいパターンが無い場
合は，入力した座標が正しいかどうか確認してください。
また
CAMERA
キー以外のキーが押下された場合には，エラー音が鳴り，認識のティーチング
を行う事ができません。
注意
人身への損害を防ぐ為，ＨＯＤ操作中は装置内に手を入れたり，顔や頭を近づ
けないで下さい。
③
スケール枠（マークデータ）のティーチングを行います。
スケール枠を，上面，左面，下面及び右面の順に上下左右矢印キー（
FAST
キーによりスケ
ール枠の移動速度が変化します）を使用して調整し，入力します。
ここで，自動的にマークを認識し，補正に必要なデータを取得します。
自動的にマークの周辺のノイズカットレベルを取得し，モニタに表示します。
マークがきちんと見栄，且つ，周辺のノイズがなるべく少なくなる様にＨＯＤの↑キー，↓キー（Ｘ
Ｙ移動上下矢印キー）で調整します。
調整が終了したら
ENTER
キーを押下します。
カメラ画像と長方形の枠が表示されます。
始めに上面及び左面のスケール枠を設定します。
マークの上面及び左面と一致する様に調整して
下さい。
調整が出来たら
ENTER
キーを押下します。
同様に，下面及び右面おスケール枠を設定しま
す。
調整が出来たら
ENTER
キーを押下します。
5 - 14
[＊]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]

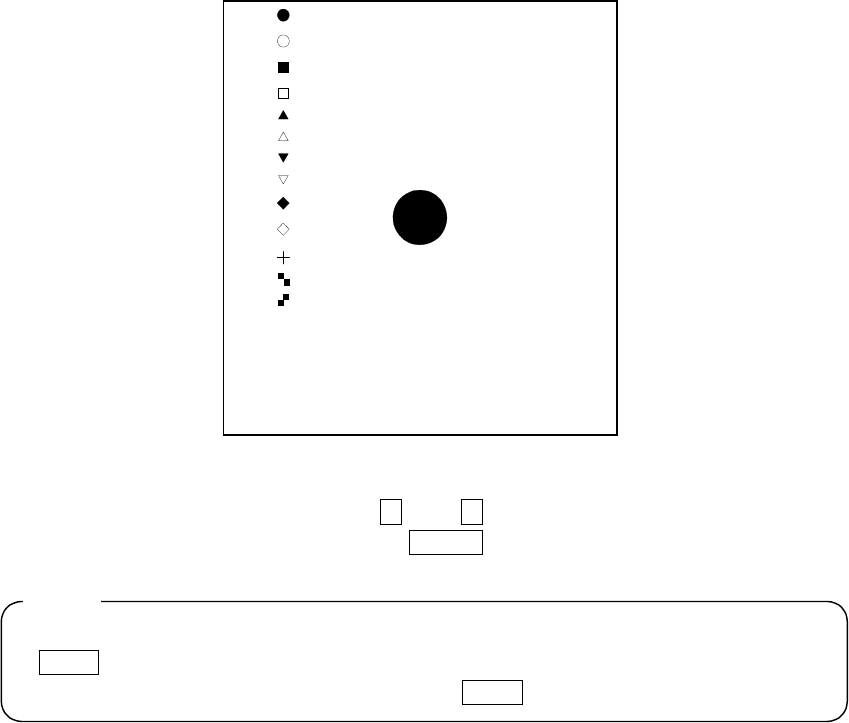

[ ]ＰＲ
判定結果に誤りがあった場合には，ＨＯＤの↑キー，↓キー（ＸＹ移動上下矢印キー）で正しいマ
ークを選択して下さい。正しいマークの位置で
ENTER
キーを押下します。
マークに関する情報が同じで，検出枠のみをティーチングし直したい場合は，ＨＯＤの
NEXT
キーを押下すると，③の操作を省く事が出来ます。
この場合，マークの認識が新規である時には，
NEXT
キーは無効となります。
注意
注意注意
注意
:
5 - 15

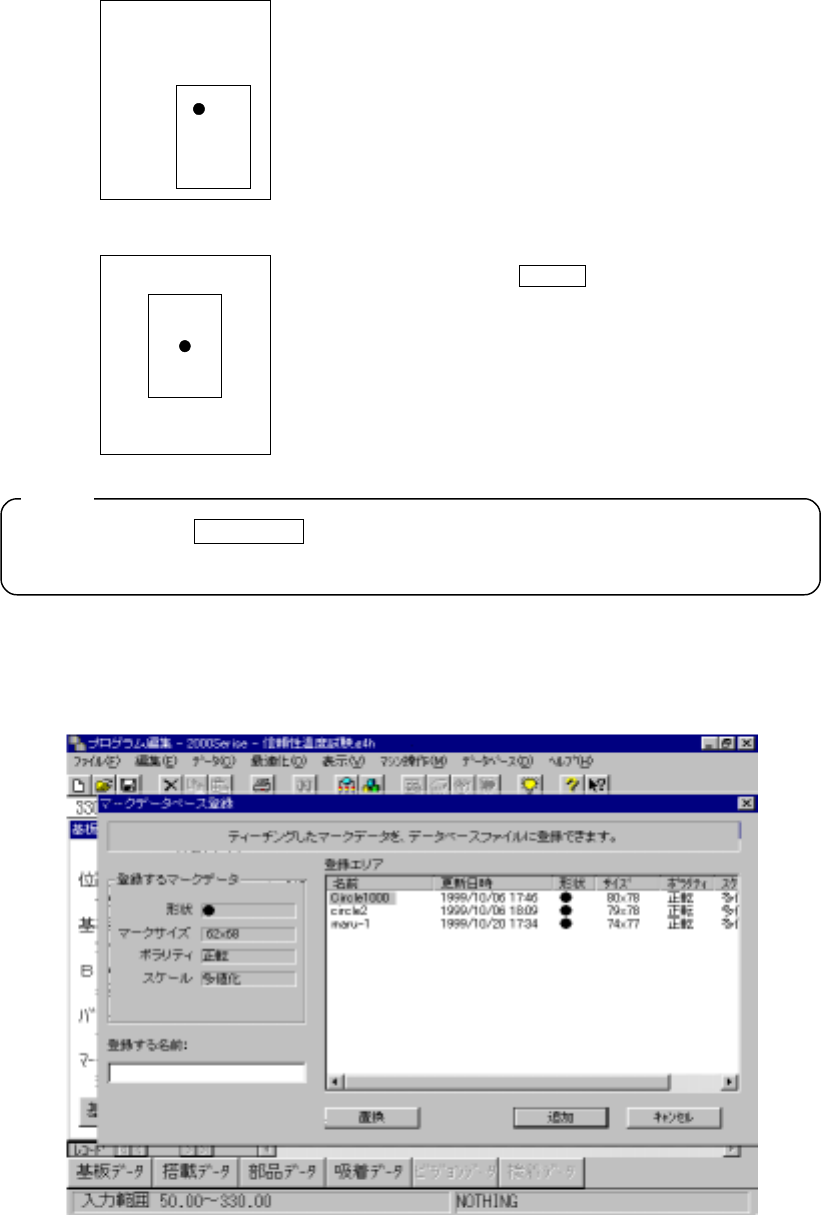

④ 次に，検出枠のティーチングを行います。
の作業が終了すると，自動的にマークサイズの 1.5 倍のウィンドウを画面中心と一致する様
に表示します（デフォルトウィンドウ）。
検出枠を変えたい場合には，③の手順同様に行います。
ここで，ＨＯＤの PREVIOUS キーを押下すると，スケール枠のティーチング（③の操
作）に戻る事が出来ます。
⑤ ティーチングを終了すると，マークデータベースへ登録を行うかどうかのメッセージが出力
されオペレータの確認を求めてきます。
図
図図
図 5-4-2
基板マークティーチング
基板マークティーチング基板マークティーチング
基板マークティーチング （２）
（２）（２）
（２）
スケール枠と同様にして検出枠を設定します。
設定の仕方は，スケール枠と同様にします。
調整が出来たら
ENTER
キーを押下します。
注意
注意注意
注意 :
