（４）吸着率の印刷
生産管理情報の吸着率を「ベスト順」、「ワースト順」に並べ替えて印刷、またはテキスト出力をし
ます。
1)
生産管理情報（印刷）を選択します。
生産プログラムを読み込んだ後に、メニューバーの「ファイル」→「印刷」→「生産管理情
報」を選択します。
図
6-2-3-1-
7メニューバーの選択
2) 吸着率のチェックボックスを＜オン＞にします。
「生産管理情報」を選択すると、下記のようなダイアログボックスが表示されます。
図6-2-3-1-8 印刷ﾀﾞｲｱﾛｸﾞ
・□内の が付いている項目は、有効状態（オン状態）を示します。
3) 印刷、ファイル出力
＜テキストファイル＞ボタンを押下し、ファイルを保存する場所を選択します。
図6-2-3-1-９ 印刷
6 - 32
◇ ＜保存＞ボタンを押下すると以下のような書式のテキストファイルが作成されます。
例．
生産管理情報 JUKI KE-2020 2002/02/13 19:47:43 Page 1/2
--------------------------------------------------------------------------------------------------------
プログラム名 ＝ C:¥prg¥2020.e42
--------------------------------------------------------------------------------------------------------
＜吸着率ＷＯＲＳＴ＞
供給 部品名 吸着数 吸着ｴﾗｰ数 吸着率（%）
F-10 2000 0 0 0.0000
F-12 2003 0 0 0.0000
F-16 2001 0 0 0.0000
F-18 2002 0 0 0.0000
F- 5 1608 １ １ 100.0000
◇ ＜印刷＞ボタンを押下した場合は上記のような内容がプリンターに出力されます。
⑦ クリア
産管理情報はメニューバーの
[
ウィンドウ
→
生産管理情報
→
クリア
]
によりクリアします。
6-2-3-2.
生産管理情報の保存
生産管理情報の保存生産管理情報の保存
生産管理情報の保存
生産終了後，“ファイルの保存”を実行することにより，ファイル別に生産管理情報を保存するこ
とができます。
6 - 33
6-2-4.
生産情報
生産情報生産情報
生産情報
図
図図
図
6-2-4-1
生産情報選択
生産情報選択生産情報選択
生産情報選択

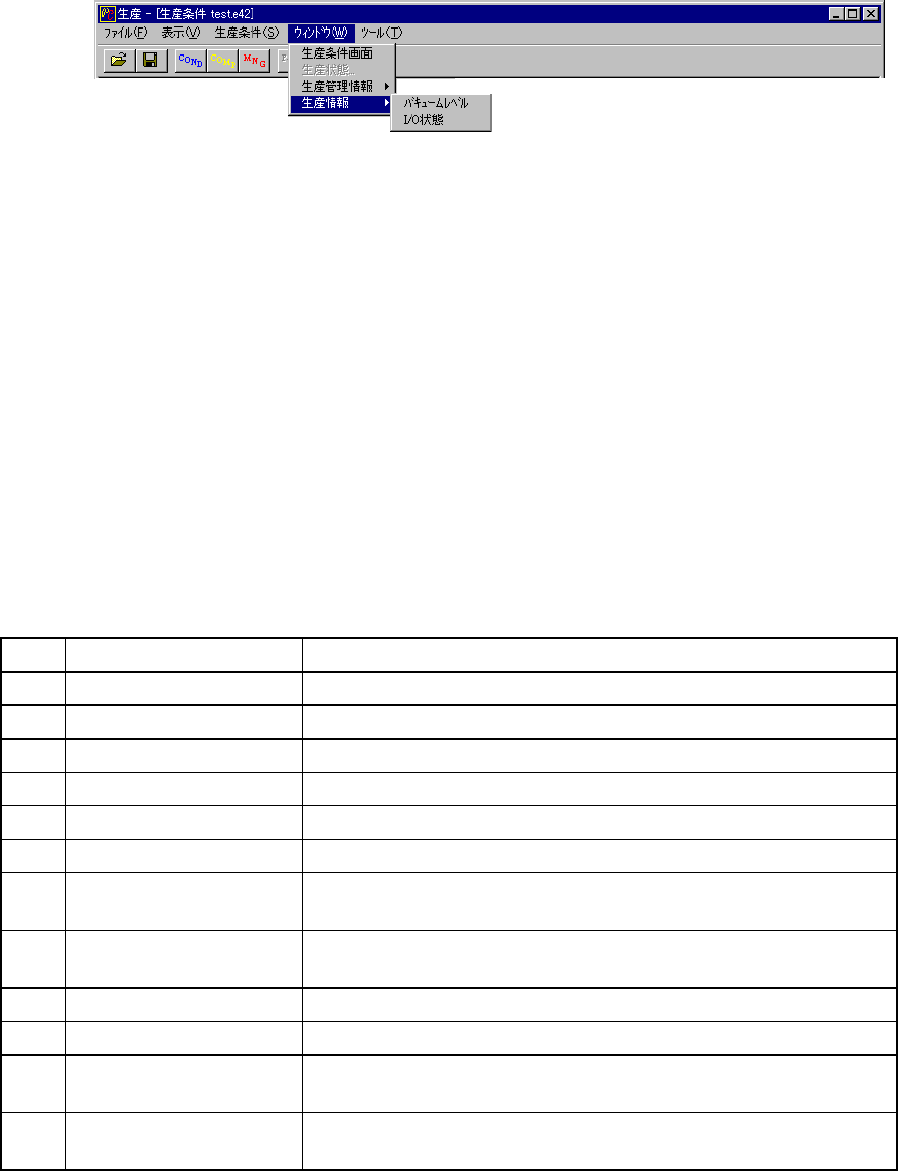

6-2-4-1. バキュームレ
バキュームレバキュームレ
バキュームレベル
ベルベル
ベル
基板
1
枚当たりのタクト、総実装率、総吸着率、バキューム値の情報が表示されます。
本項では、バキュームレベルを見ることが出来ます。
（１）バキュームレベル表示条件
①
生産モードが基板生産の場合。
②
総実装率と総吸着率は、一度表示を始めた後は、次の生産からは、前回の表示データに追加
収集します。また、新たに表示したい場合は、生産管理情報のクリアを行う必要があります。
（２）項目
①
生産情報
ＮＯ
ＮＯＮＯ
ＮＯ
項目
項目項目
項目
内容
内容内容
内容
１
タクト
生産した基板
1
枚当たりの時間
２
総実装率
マシン全体の実装率を表示します。
３
総吸着率
マシン全体の吸着率を表示します。
４
吸着位置
部品の吸着中または、吸着位置までの移動中を示します。
５
部品吸着後
左右ヘッドが部品吸着後の現在のバキュームレベルを示します。
６
部品搭載前
左右ヘッドが部品搭載後の現在のバキュームレベルを示します。
７
ノズル装着時（部品無し）
左右ヘッドがノズル搭載時（部品無し）時の現在のバキュームレベルを
示します。
８
部品吸着時（部品データ）
左右ヘッドが部品吸着時（部品データ）時の現在のバキュームレベルを
示します。
９
吸着後スレショールド値
左右ヘッドが部品吸着後の現在のスレショールド値を示します。
10
搭載前スレショールド値
左右ヘッドが部品搭載前の現在のスレショールド値を示します。
11
バキュームエラー発生の判
定結果（吸着後）
左右ヘッドが部品吸着後の現在のスレショールド値と現在のバキュー
ムレベルを比較した判定結果を表示します。
12
バキュームエラー発生の判
定結果（搭載前）
左右ヘッドが部品搭載前の現在のスレショールド値と現在のバキュー
ムレベルを比較した判定結果を表示します。
