4 - 86
4-7-8. リスト表示
リスト表示リスト表示
リスト表示
リスト表示画面は、複数の部品データの要約をリストの形で画面に表示します。リスト表示画
面を表示するには、部品のフォーム画面が表示されている状態で、表示（Ｖ）メニューから部
品リストを選択します。
リスト表示画面では、データの入力はできませんが、データの完成状況を見ることができます。
またハイライトカーソルを移動し、
ENTER
キーを押すか、ダブルクリックする事により、選
択した部品データのフォーム表示画面に移ることができます。
また表示（Ｖ）メニューから部品フォームを選択してもフォーム表示に戻ることができます。
部品名
部品種別
ﾌｨｰﾀﾞ種別
部品
センタリング
搭載
フィーダ
レイア
スキップ
それぞれ、フォーム画面で入力したデータが表示されます。
該当する部品の搭載点数を表しています。
該当部品を供給するフィーダ、スティック、トレイの数を表します。
部品レイアを表します｡
部品スキップを表します｡
チップ立ち
異部品
コプラ
チップ立ち検出のことです。
異部品検出のことです｡
コプラティ検査のことです｡
ベリファイ
検査のことです。行う場合は、
”Yes”
、行わない場合は、
”No”
が表示されます。
フィーダ
レイア
スキップ
該当部品を供給するフィーダ、スティック、トレイの数を表します。
部品レイアを表します｡
部品スキップを表します｡
部品吸着
それぞれのデータが完成状態にあれば［
OK
］、未完成であれば［
NG
］と表示され
ます。
ビジョン
接着
接着パターン
名
L
使えない機能は、
＊
が表示されます。
4 - 87
4-7-9. 部品供給角度定義
部品供給角度定義部品供給角度定義
部品供給角度定義
部品供給角度
0°
の定義とそれぞれの角度を表
4-7-9
に図示します。極性を持たない部品は、
0°
と
180°
、
90°
と
270°
は、区別する必要はありません。
表
表表
表
4-7-9
部品供給角度定義
部品供給角度定義部品供給角度定義
部品供給角度定義

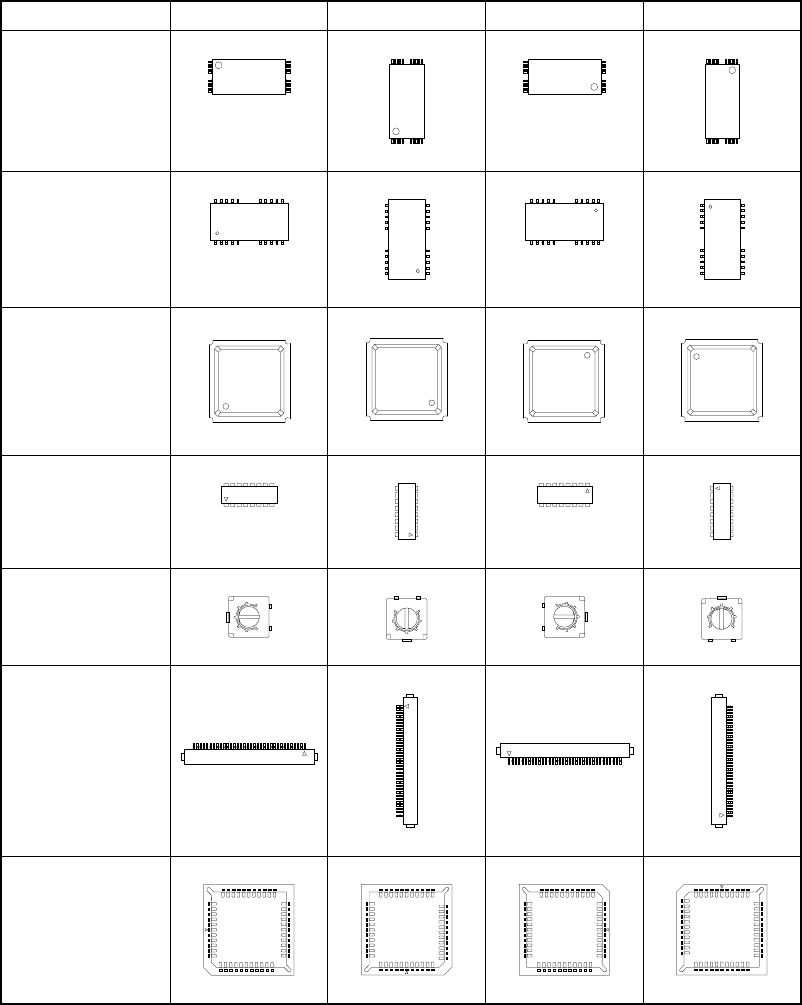

部品種別
部品種別部品種別
部品種別
0°
°°
° 90°
°°
° 180°
°°
° 270°
°°
°
角ﾁｯﾌﾟ
ﾒﾙﾌ
ｱﾙﾐ電解ｺﾝﾃﾞﾝｻ
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFJ(PLCC)
BQFP(PQFP)
4 - 88
部品種別
部品種別部品種別
部品種別
0°
°°
° 90°
°°
° 180°
°°
° 270°
°°
°
TSOP-1
TSOP-2
BGA
FBGA
ネットワーク抵抗
トリマ
一方向ﾘｰﾄﾞｺﾈｸﾀ
二方向ﾘｰﾄﾞｺﾈｸﾀ
Z リードコネクタ
＊１
J リードソケット
ガルウィングソケ
ット
バンパ付きソケッ
ト ＊１
＊１：
KE-2030
以外の項目です。
