13 - 13 13-3-2. 搬送各センサ 搬送各センサ 搬送各センサ 搬送各センサ 各センサ上面に付着したほこりやゴミを取り除いて下さい。 危険 不意の起動による事故を防ぐため，電源を切ってから行って下さい。 ウェイトセンサ STOP センサ C-OUT センサ ストッパ 搬送方向 IN センサ OUT センサ インプット バッファ ステーション センタリング ステーション アウトプット バッファ ステーション
13 - 12

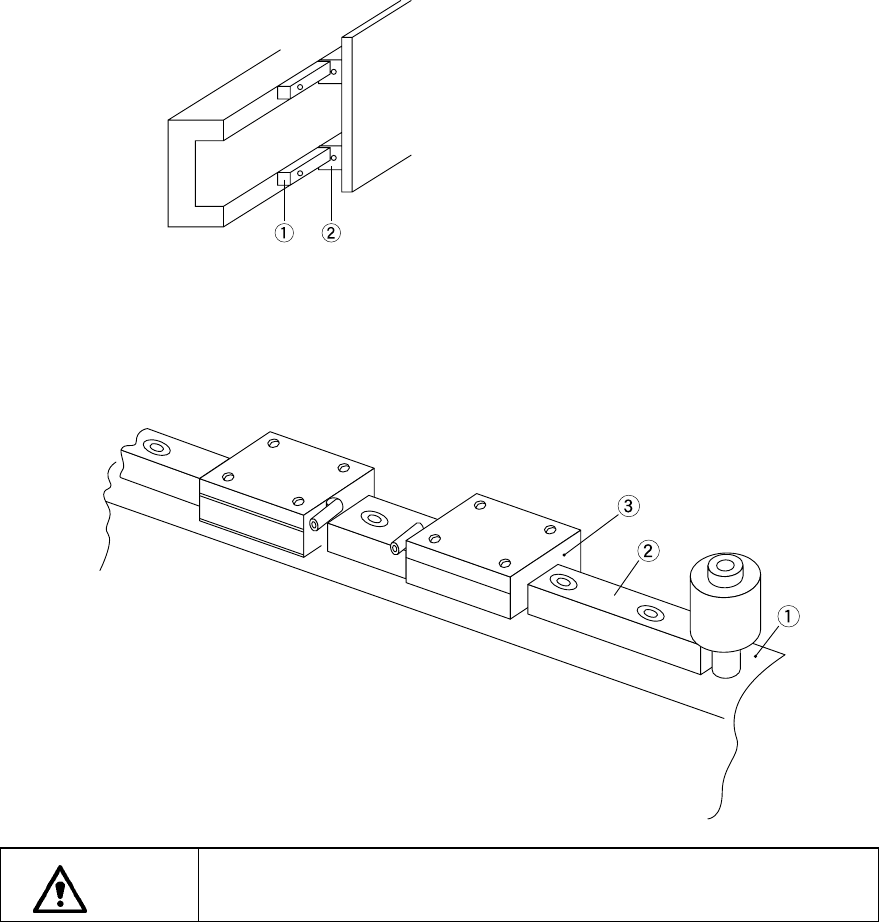

(1) Ｘ軸
点検
Ｘ軸直動ユニット YR，YL のレールにゴミ，ほこり等が付着していないか点検して下さい。
(2) Ｙ軸
点検
Ｙ軸直動ユニットのレールにゴミ，ほこり等が付着していないか点検して下さい。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
①Ｘ軸直動ユニットレール（x 2）
②Ｘ軸直動ユニット（x 4）
①Ｙ軸フレーム（x 2）
②Ｙ軸直動ユニットレール（x 2）
③Ｙ軸直動ユニット（x 4）
13 - 13

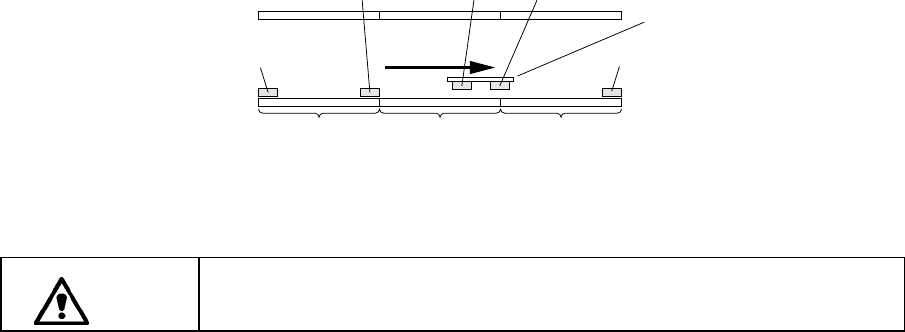

13-3-2.
搬送各センサ
搬送各センサ搬送各センサ
搬送各センサ
各センサ上面に付着したほこりやゴミを取り除いて下さい。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
ウェイトセンサ
STOP
センサ
C-OUT
センサ
ストッパ
搬送方向
IN
センサ
OUT
センサ
インプット
バッファ
ステーション
センタリング
ステーション
アウトプット
バッファ
ステーション
13 - 14
13-3-3. レーザアラインセンサ
レーザアラインセンサレーザアラインセンサ
レーザアラインセンサ
センサウィンドウに汚れはないか確認して下さい。
汚れ等があればアルコールをきれいなウエスまたはガーゼに含ませて汚れを取って下さい。
アルコール以外の溶剤（アセトン，シンナー等）を使用するとセンサウィンドウ周りの
樹脂部が溶ける危険性がありますので，絶対に使用しないで下さい。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
センサウィンドウ
注意
注意注意
注意
:
