6 - 47 (5) 吸着追尾 リストボックス で表示されて いるエラーを おこした箇所 について， 吸着位置補正処理を行います 。 詳しくは， 6-3-3. 吸着位置補正の項を参照して下さい。 (6) 部品数 部品数設定ウインドウを開いて部 品数の管理をすることがで きます。詳しくは「 6-2-1-2. 部品数 設定」を参照して下さい。 (7) 表示切替 未搭載リストと供給装置情報の切替を行います。 図 図 図 図 6-3-2…
6 - 46
(3)
無視

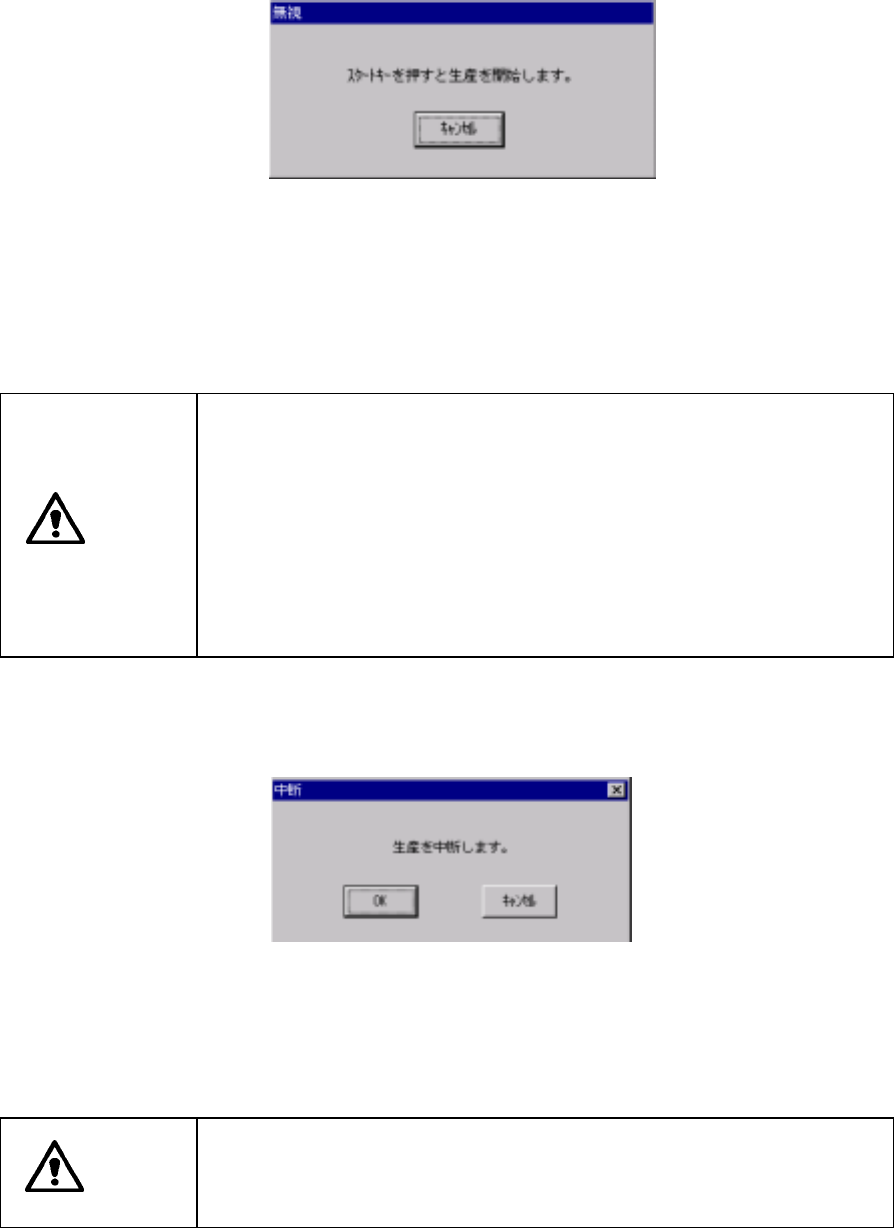

無視が選択された時には，図
7-3-2-3
が表示されます。
図
図図
図
6-3-2-3
無視選択時のダイアログ表示
無視選択時のダイアログ表示無視選択時のダイアログ表示
無視選択時のダイアログ表示
このダイアログが表示された時に
<START>
スイッチを押すとリトライリストに表示されている部
品（そのレイア）をスキップして次のレイアから生産を開始，続行します。＜キャンセル＞ボタ
ンを押すとリトライリストの画面に戻ります。
注意
注意注意
注意
リトライを選択し
<START>
スイッチを打ち直すと直ちにヘッドが移動し，
生産が再開します。
人身への損傷を防ぐため，動作中は装置内部に手を入れたり，顔や頭を近づ
けないで下さい。
<START>
スイッチを押す前に，装置内部の作業をしている人がいない事を
確認して下さい。
<START>
スイッチを押す間に，装置付近にいて人身の障害になるような人
がないことを確認して下さい。
<START>
スイッチを押す前に，装置内部の各動作を妨げるもの（調整工具
など）が取り付けられていたり，置かれていたりしない事を確認してくださ
い。
(4)
中断
中断が選択された時には，図
6-3-2-4
が表示されます。
図
図図
図
6-3-2-4
中断選択時のダイアログ表示
中断選択時のダイアログ表示中断選択時のダイアログ表示
中断選択時のダイアログ表示
生産を中断し，バックアッププレートを下降させ，基板を取り出せる状態にします。この時，
ヘッドについているノズルを外し終了します。
オペレーションパネルの
<STOP>
スイッチを押しても同じ動作になります。
注意
中断を選択しても，ノズル交換動作を実行する為，ＸＹ軸，ヘッドとも動作
は継続します。
生産を中断したい場合でも人身への損傷を防ぐ為，動作中は装置内部に手を
入れたり，顔や頭を近づけないで下さい。
6 - 47
(5)
吸着追尾
リストボックスで表示されているエラーをおこした箇所について，吸着位置補正処理を行います。
詳しくは，
6-3-3.
吸着位置補正の項を参照して下さい。
(6)
部品数
部品数設定ウインドウを開いて部品数の管理をすることができます。詳しくは「
6-2-1-2.
部品数
設定」を参照して下さい。
(7)
表示切替
未搭載リストと供給装置情報の切替を行います。
図
図図
図

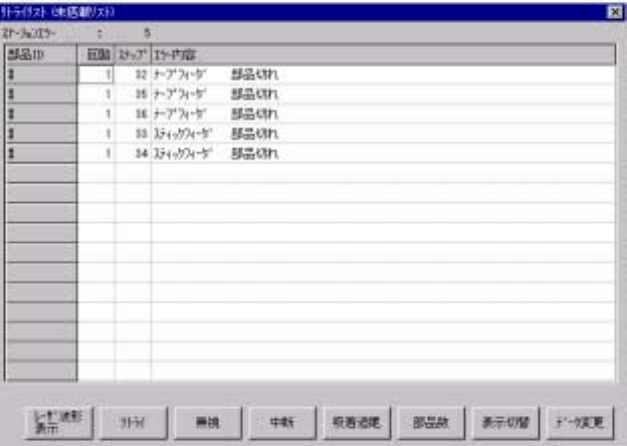

6-3-2-5
リトライリスト（未搭載リスト）のダイアログ
リトライリスト（未搭載リスト）のダイアログリトライリスト（未搭載リスト）のダイアログ
リトライリスト（未搭載リスト）のダイアログ
(8)
データ変更
部品データを変更することができます。
詳しくは「
6-4-13
．データ変更」を参照下さい。
6-3-3. 吸着位置補正
吸着位置補正吸着位置補正
吸着位置補正
6-3-3-1.
リトライリスト（未搭載リスト）ダイアログからの吸着位置補正
リトライリスト（未搭載リスト）ダイアログからの吸着位置補正リトライリスト（未搭載リスト）ダイアログからの吸着位置補正
リトライリスト（未搭載リスト）ダイアログからの吸着位置補正
図
6-3-2-5
を表示している時に吸着追尾ボタンを選択すると，リストボックスで表示されている部
品ＩＤの搭載データから参照されている部品のすべての吸着データについて，吸着位置補正を行っ
た部品は自動的に満杯補充されます。
6 - 48
6-3-3-2. 操作方法
操作方法操作方法
操作方法
①
条件入力
リトライリストダイアログで“吸着追尾”ボタンが選択されると，図
6-3-3-2-1
を表示して，吸着
位置カメラ追尾を行うための条件を入力し，オペレーションパネルの
<START>
スイッチにより追
尾動作の開始を行うことができます。
入力できる追尾条件は，自動送り間隔の時間毎に自動的に吸着位置を追尾するか，ユーザがＨＯ
Ｄで操作する毎に吸着位置を移動して追尾するかの切替えと，自動送りで追尾する場合の吸着位
置での停止時間です。
図
図図
図
6-3-3-2-1
吸着位置補正条件設定ダイアログ
吸着位置補正条件設定ダイアログ吸着位置補正条件設定ダイアログ
吸着位置補正条件設定ダイアログ
②
追尾動作の開始
図
6-3-3-2-1
を表示している時に，オペレーションパネルの＜
START
＞スイッチを押下すると，図
6-3-3-2-2
を表示して，吸着位置補正ダイアログで入力した条件で，吸着データの入力順に追尾動
作を開始します。
追尾動作は終了しても吸着位置補正条件ダイアログに戻るだけなので，何度でも繰り返して追尾
動作を行って，吸着位置を確認することができます。
図
図図
図
6-3-3-2-2
吸着位置カメラ追尾ダイアログ
吸着位置カメラ追尾ダイアログ吸着位置カメラ追尾ダイアログ
吸着位置カメラ追尾ダイアログ
