4 - 103 4-8-2-3- 2. ＤＴＳ（ ＤＴＳ（ ＤＴＳ（ ＤＴＳ（デュアル・ デュアル・ デュアル・ デュアル・トレイサーバ） トレイサーバ） トレイサーバ） トレイサーバ） ＤＴＳが選択された場合、次のような表示がされます。 ● 荷姿、供給装置は部品データで設定された内容が表示されます。 設定の変更はできません。 変更は部品データで行って下さい。 ① 供給 供給 供給 供給 トレイを自動選択か、リア側にセットするかを指定し…
4 - 102
④ Ｘ１，Ｙ１，Ｚ，Ｘ２，Ｙ２，Ｘ３，Ｙ３
Ｘ１，Ｙ１，Ｚ，Ｘ２，Ｙ２，Ｘ３，Ｙ３Ｘ１，Ｙ１，Ｚ，Ｘ２，Ｙ２，Ｘ３，Ｙ３
Ｘ１，Ｙ１，Ｚ，Ｘ２，Ｙ２，Ｘ３，Ｙ３
トレイ３コーナーの部品の吸着位置を指定します。
供給が設定されると部品データの諸々から吸着位置が自動的に表示されます。
一度値が入った後は、各点別に変更（ティーチング含む）ができます。
注意
人身への損傷を防ぐため、ティーチング中は装置内部に手を入れたり、顔や
頭を近づけないで下さい。
注意
フィーダバンク認識を一度も行っていない場合に（原点復帰から，もしくは
バンク下降し，上昇させた後から），吸着位置移動前にフィーダバンク認識実
行時は，ヘッドが供給装置の上を横切りますので，手や顔などを装置内に入
れたり近づけないで下さい。 特にティーチング，吸着追尾等のメニュー以
外からの認識実行時の動作には気をつけて下さい。
図
図図
図 4-8-2-3-1-2 トレイホルダの吸着座標図
トレイホルダの吸着座標図トレイホルダの吸着座標図
トレイホルダの吸着座標図
ティーチングする場合
ティーチングする場合ティーチングする場合
ティーチングする場合
カーソルかＸ１、Ｙ１のどちらかのセルにいるときＸ１、Ｙ１が
カーソルかＸ２、Ｙ２のどちらかのセルにいるときＸ２、Ｙ２が
カーソルかＸ３、Ｙ３のどちらかのセルにいるときＸ３、Ｙ３が
カーソルがＺのセルにいるときＺを入力可能です。
⑤ 使用
使用使用
使用
テープと同じです。
基 板
（Ｘ３，Ｙ３）
送り方向
（Ｘ１，Ｙ１）
（Ｘ２，Ｙ２）
側 面
4 - 103
4-8-2-3-2.
ＤＴＳ（
ＤＴＳ（ＤＴＳ（
ＤＴＳ（デュアル・
デュアル・デュアル・
デュアル・トレイサーバ）
トレイサーバ）トレイサーバ）
トレイサーバ）

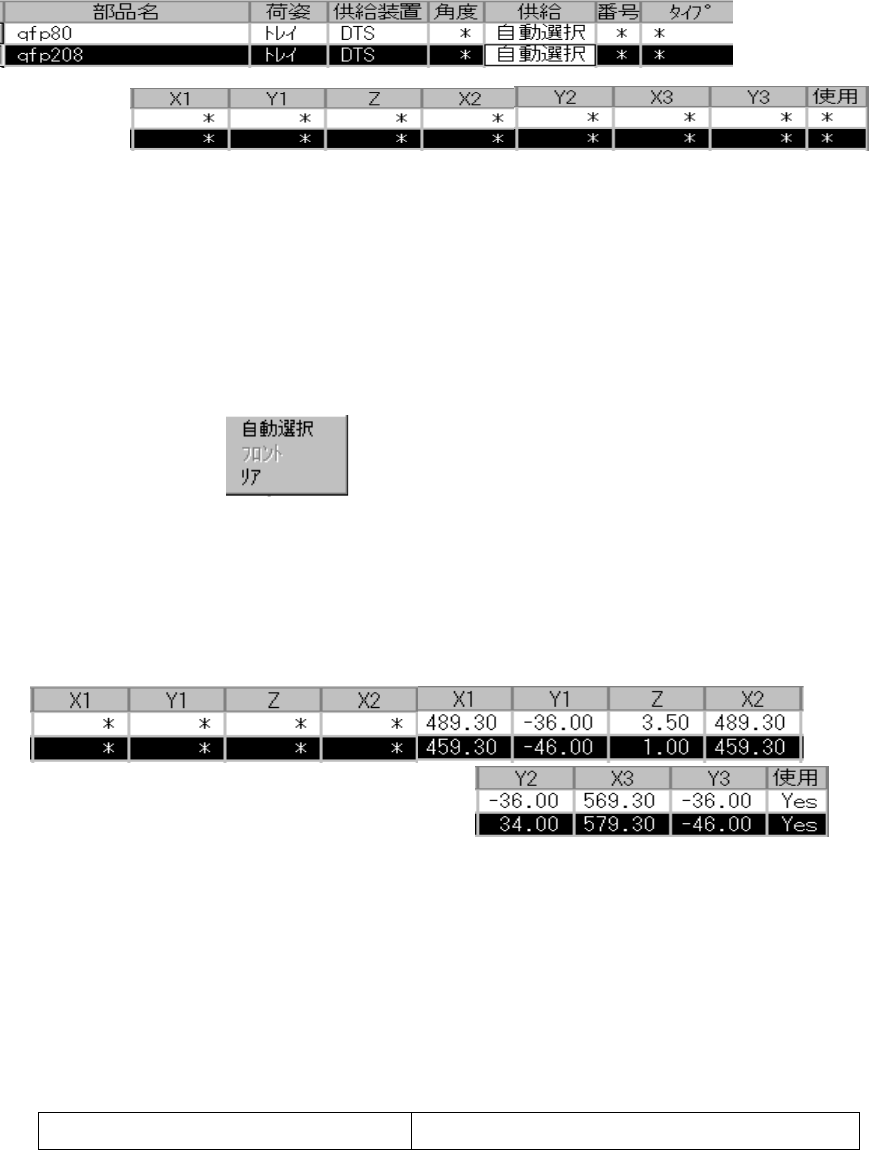

ＤＴＳが選択された場合、次のような表示がされます。
● 荷姿、供給装置は部品データで設定された内容が表示されます。
設定の変更はできません。
変更は部品データで行って下さい。
① 供給
供給供給
供給
トレイを自動選択か、リア側にセットするかを指定します。
最適化がトレイの配置を行います。
リア側にトレイの配置を行います。
・
自動選択を設定すると最適化がトレイの配置を行います。
また、他の項目の入力は必要ありません。
・
最適化が実行されると＊の付いている項目（レーンは除く）が自動的に設定されます。
・
リアを設定すると＊のついている項目（レーンは除く）が入力可能になります。
② 角度
角度角度
角度
テープ／バルクと同じです。
③ 番号
番号番号
番号
ＤＴＳの取付マーカが示すフィーダ取付穴番号を指定します。
占有するフィーダ取付穴数 ４８
4 - 104
④ レーン
レーンレーン
レーン
ＤＴＳの場合は、トレイの部品の収容段を指定します。
この時、部品データのトレイの諸元からＤＴＳの吸着位置が計算され表示されます。
1 段
2 段
●ＤＴＳは上段が１段目、下段が２段目になります。
⑤ Ｘ１，Ｙ１，Ｚ，Ｘ２，Ｙ２，Ｘ３，Ｙ３
Ｘ１，Ｙ１，Ｚ，Ｘ２，Ｙ２，Ｘ３，Ｙ３Ｘ１，Ｙ１，Ｚ，Ｘ２，Ｙ２，Ｘ３，Ｙ３
Ｘ１，Ｙ１，Ｚ，Ｘ２，Ｙ２，Ｘ３，Ｙ３
供給とレーンが設定されると部品データのトレイの諸々から吸着位置が自動的に表示され
ます。
一度値が入った後は、各点別に変更（ティーチング含む）ができます。
注意
人身への損傷を防ぐため、ティーチング中は装置内部に手を入れたり、顔や
頭を近づけないで下さい。
注意
フィーダバンク認識を一度も行っていない場合に（原点復帰から，もしくは
バンク下降し，上昇させた後から），吸着位置移動前にフィーダバンク認識実
行時は，ヘッドが供給装置の上を横切りますので，手や顔などを装置内に入
れたり近づけないで下さい。 特にティーチング，吸着追尾等のメニュー以
外からの認識実行時の動作には気をつけて下さい。
⑥ 使用
使用使用
使用
テープ／バルクと同じです。
