4 - 53 ④ [ ｷｬﾝｾﾙ ] ﾎﾞﾀﾝ押 下時 入力したﾏ ｰ ｸ ID は無効になり入力前の値に戻ります。 ・未使用の ﾏｰｸﾃﾞｰﾀの 保 持 マークデータの使用を ”Ye s” から ”No に変更したり､ ﾏｰｸ ID を変更して、 ﾏｰｸﾃﾞｰﾀ の共有を行 った場合など、それまで使用していた ﾏｰｸﾃﾞｰﾀ が未使用状態になる時が有りますが、 ﾏｰｸﾃﾞｰﾀの 位置（ X,Y ）や、認識 ﾊﾟﾗﾒｰﾀ（ TI ）…
4 - 52
例：
3
つの搭載ﾃﾞｰﾀで
1
個のﾏｰｸﾃﾞｰﾀを共有している状態で、搭載ﾃﾞｰﾀ
02
でﾏｰｸ
ID
を“
AAA
”に変
更した場合
ﾏｰｸ
ID
変更前の状態
搭載ﾃﾞｰﾀ01
搭載ﾃﾞｰﾀ02
搭載ﾃﾞｰﾀ03
M001
・・・共有ﾏｰｸﾃﾞｰﾀ
X:
△△
,Y:
□□
,TI:●
ﾏｰｸID ﾏｰｸﾃﾞｰﾀ
①「共有しているﾏｰｸ
ID
を変更する。」を選択して
[OK]
ﾎﾞﾀﾝ押下時
共有しているﾏｰｸ
ID
が変更されます。搭載ﾃﾞｰﾀ画面上では共有しているﾏｰｸ
ID
の
表示が変更したﾏｰｸ
ID
に更新されます。
搭載ﾃﾞｰﾀ01
搭載ﾃﾞｰﾀ02
搭載ﾃﾞｰﾀ03
AAA
・・・共有ﾏｰｸﾃﾞｰﾀ
X:
△△
,Y:
□□
,TI:●
ﾏｰｸID ﾏｰｸﾃﾞｰﾀ
②「新規にﾏｰｸﾃﾞｰﾀを作成し、共有していたﾏｰｸﾃﾞｰﾀをｺﾋﾟｰする。」を選択して
[OK]
ﾎﾞﾀﾝ
押下時ﾏｰｸﾃﾞｰﾀが新規に作成されます。ﾏｰｸﾃﾞｰﾀ
X,Y,TI
には共有していたﾏｰｸﾃﾞｰﾀがｺ
ﾋﾟｰされます。
搭載ﾃﾞｰﾀ01
搭載ﾃﾞｰﾀ02
搭載ﾃﾞｰﾀ03
M001
・・・共有ﾏｰｸﾃﾞｰﾀ
X:
△△
,Y:
□□
,TI:●
ﾏｰｸID ﾏｰｸﾃﾞｰﾀ
AAA
・・・未共有ﾏｰｸﾃﾞｰﾀ
X:
△△
,Y:
□□
,TI:●
ｺﾋﾟｰ
③「新規にﾏｰｸﾃﾞｰﾀを作成する。」を選択して
[OK]
ﾎﾞﾀﾝ押下時
ﾏｰｸﾃﾞｰﾀが新規に作成されます。ﾏｰｸﾃﾞｰﾀ
X,Y,TI
はﾃﾞﾌｫﾙﾄとしてなにも設定されま
せん。
搭載ﾃﾞｰﾀ01
搭載ﾃﾞｰﾀ02
搭載ﾃﾞｰﾀ03
M001
・・・共有ﾏｰｸﾃﾞｰﾀ
X:
△△
,Y:
□□
,TI:●
ﾏｰｸID ﾏｰｸﾃﾞｰﾀ
AAA
・・・未共有ﾏｰｸﾃﾞｰﾀ
X: ,Y: ,TI:
4 - 53
④ [ｷｬﾝｾﾙ]ﾎﾞﾀﾝ押下時
入力したﾏｰｸIDは無効になり入力前の値に戻ります。
・未使用のﾏｰｸﾃﾞｰﾀの保持
マークデータの使用を”Yes”から”Noに変更したり､ ﾏｰｸIDを変更して、ﾏｰｸﾃﾞｰﾀの共有を行
った場合など、それまで使用していたﾏｰｸﾃﾞｰﾀが未使用状態になる時が有りますが、ﾏｰｸﾃﾞｰﾀの
位置（X,Y）や、認識ﾊﾟﾗﾒｰﾀ（TI）にﾃﾞｰﾀが入力されていれば、ﾃﾞｰﾀはそのまま保持されます。
未使用のﾏｰｸﾃﾞｰﾀを使用したい場合は、ﾏｰｸIDを手入力するか、ﾏｰｸﾃﾞｰﾀ一覧画面からﾏｰｸﾃﾞｰﾀ
を選択してください。
また、未使用のﾏｰｸﾃﾞｰﾀはﾏｰｸﾃﾞｰﾀ一覧画面で削除することが出来ます。ﾏｰｸﾃﾞｰﾀ一覧画面で
削除したいﾏｰｸﾃﾞｰﾀを選択し、[削除]ﾎﾞﾀﾝを押下してください。
なお、未使用のﾏｰｸﾃﾞｰﾀは、ﾌｧｲﾙ保存時に削除されますので、ご注意ください。
⑧ マーク位置
マーク位置マーク位置
マーク位置(マーク
マークマーク
マーク 1 X，マーク 1 Y，マーク 2 X，マーク 2 Y)
数式バーでマークの位置を入力します。マーク位置の入力は，［マーク］の項が，［Yes］
と設定されていないと入力できません。
⑨ マークの認識パラメータ
マークの認識パラメータマークの認識パラメータ
マークの認識パラメータ（マーク 1 TI，マーク 2 TI)
マークの認識パラメータが取得済みであるか表示されます。ティーチングを行うことにより，
取得することができます。認識パラメータが取得されれば，OK が表示されます。未完了の
ときは何も表示されません。
⑩ スキップ
スキップスキップ
スキップ

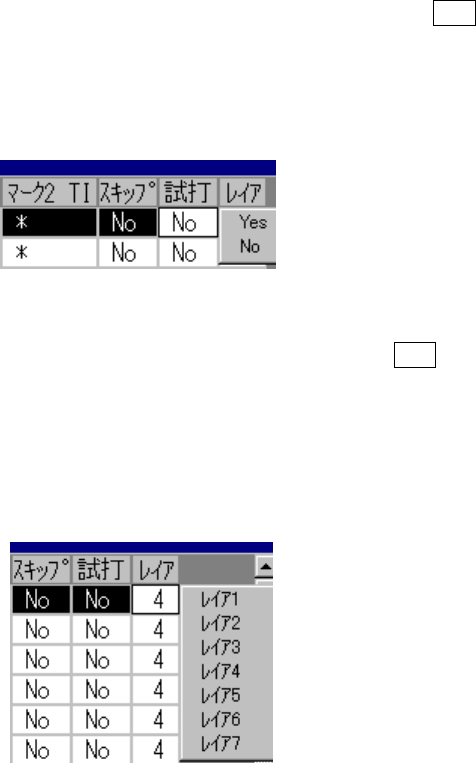

本データで表される搭載点をスキップする(Yes)かスキップをしない(No)を指定します。デフ
ォルトで No に設定されます。変更する場合，編集キー（Ｆ２キー）またはトラックボール
の〈右〉ボタンを押し、リストボックスを開き選択入力して下さい。
また，一括で変更する場合は､複数の搭載データを選択､実行して下さい｡
4 - 54
⑪ 試打
試打試打
試打
試打ちするしないを設定します。試打ちを行うときの条件設定を行うとき，試打範囲で指定
搭載点を指定した場合，本項目で Yes と指定した搭載データのみが試打ちされます。
デフォルトで No（試打しない）に設定されます。変更する場合，編集キー（Ｆ２キー）ま
たはトラックボールの〈右〉ボタンを押し，リストボックスを開き選択入力して下さい。
また，一括で変更する場合は､複数の搭載データを選択､実行して下さい｡
⑫ レイア
レイアレイア
レイア
デフォルトで４(第 4 レイア)に設定されます。変更する場合，編集キー（Ｆ２キー）または
トラックボールの〈右〉ボタンを押し，リストボックスを開き選択入力して下さい。
また，一括で変更する場合は､複数の搭載データを選択､実行して下さい｡
入力範囲は，レイア１∼レイア 7 です。
