6 – 77
（１）
生産開始前処理ダイアログ詳細解説
① 継続生産情報
生産開始前処理ダイアログは継続生産ファイルが有る場合、「継続生産情報」と、「継続生
産を［○
行う］［○
行わない］」の選択表示がされます。
図
図図
図 6-4-14-1-1 継続生産情報
継続生産情報継続生産情報
継続生産情報
ここで、「継続生産を行う」を選択した時は継続生産を行います。
「継続生産を行わない」を選択すると生産条件の「再開位置」の項で指定した位置から新規
生産を開始します。
（ただし、回路Ｎo.またはステップＮo.のどちらかでも“０”が入力されていると第一回路
の先頭から生産を開始します。）
② 生産動作
生産開始前処理ダイアログは継続生産ファイルが有る場合もない場合も、基板搬入後生産を
行うか、再クランプを行うかの表示をします。
図
図図
図 6-4-14-1-2 基板搬入後生産・再クランプ後生産の選択
基板搬入後生産・再クランプ後生産の選択基板搬入後生産・再クランプ後生産の選択
基板搬入後生産・再クランプ後生産の選択
ここで、「基板搬入後生産」を選択した時は、搬送路上に基板がある場合は搬出し、生産開
始時に基板搬入を行ってから生産を行います。
「再クランプ後生産」を選択した場合、搬送路上の基板をクランプし、生産開始時に基板搬
入を行わずに生産を開始します。
6 – 78
● 搬送路上に基板がある場合とない場合、生産中断時の搬送路情報状態がわかる場合とわから
ない場合によって、生産再開ダイアログの、生産動作の選択が不可となる場合が有ります。
以下にその表を示します。
表
表表
表 6-4-14-1. 生産動作の選択一覧表
生産動作の選択一覧表生産動作の選択一覧表
生産動作の選択一覧表
生産動作の選択
継続生産
搬送路上
の基板
生産中断時の
搬送路情報
基板搬入後生産 再クランプ後生産
基板有り 不可視 可視
行う
有る
基板無し - -
情報無し 可視 可視
基板有り 可視 可視
無し
基板無し - -
情報無し 可視 可視
基板有り
可視
-
不可視（注）
-
有る
基板無し
情報無し
可視 可視
無し
基板有り
可視
-
不可視（注）
-
行わない
基板無し
情報無し
可視 可視
基板有り
基板無し
不可視(注)
可視
可視
不可視（注）
有る
情報無し 可視 可視
無し 基板有り
基板無し
可視
可視
可視
不可視（注）
継続生産
ﾌｧｲﾙが
無い場合
情報無し 可視 可視
（注）新規生産の場合不可視(選択不可)ですが、再開生産の場合は可視(選択可能)となります。
③ 搬送路上の状態
生産開始前処理ダイアログは継続生産ファイルが有る場合もない場合も、搬送路上の状態を
表示します。
図
図図
図 6-4-14-1-3 生産開始前処理ダイアログ（搬送路上の状態）
生産開始前処理ダイアログ（搬送路上の状態）生産開始前処理ダイアログ（搬送路上の状態）
生産開始前処理ダイアログ（搬送路上の状態）
■ ストップセンサにて、搬送路上に基板が有るかないかを判断します。
「ON」の場合、搬送路上に基板が有る。
「OFF」の場合、搬送路上に基板が無い。
6 – 79

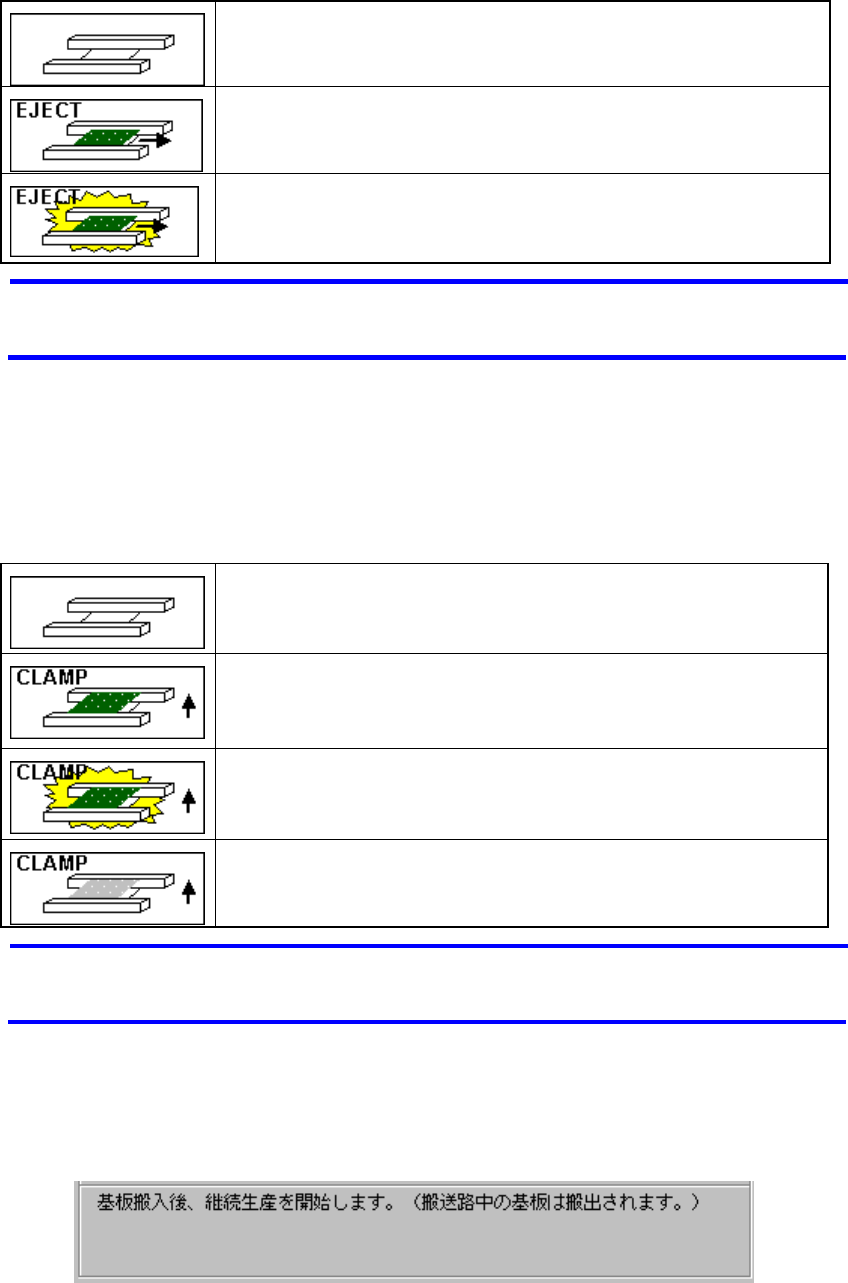

1).
「基板搬入後生産」が選択されている場合
搬出するステーションとして、ストップセンサにて判断された搬送路上の状態を、画像に
て表示します。
搬送路上に基板が無い。
搬送路上から基板を搬出します。
生産中断時に搬送路上に基板がありましたが、部品をすべて搭載済みのた
め、搬出する必要があります。
搬送路上から基板を搬出します。
但し、欠品、誤搭載の危険がありますので、基板搬出には十分注意する必
要があります。
この画像をクリックするとセンターステーション上の基板を､再クランプ可能な位置にセットします｡
2).「再クランプ後生産」が選択されている場合
再クランプするステーションとして、ストップセンサにて判断された搬送路上の状態より、
画像にて表示します。あるいは、前回生産中断時の搬送路上の状態がわかる時（前回生産
中断後、生産再開前に、生産ファイルの読み込み、生産画面の終了を行っていない場合）、
再クランプをするにあたり、前回と同じ搬送路上の状態の指示を、画像にて表示します。
搬送路上に基板が無い。
搬送路上の基板を再クランプします。
搬送路上の基板を再クランプします。
但し、欠品、誤搭載の危険がありますので、再クランプには十分注意する
必要があります。
生産中断時の搬送路上にあった基板を再クランプします。
ただし、現在搬送路上には基板がありません。
この画像をクリックするとセンターステーション上の基板を､再クランプ可能な位置にセットします｡
④ 基板搬出、再クランプを実行する場合の動作情報
継続生産情報、搬送路上の状態、により、「基板搬入後生産」「再クランプ後生産」の動
作を行う場合の注意すべきことと、実行後の動作についてが表示されます。
図
図図
図 6-4-14-1-4 基板搬出、再クランプを実行する場合の動作情報
基板搬出、再クランプを実行する場合の動作情報基板搬出、再クランプを実行する場合の動作情報
基板搬出、再クランプを実行する場合の動作情報
