11 - 8 11-4-3. 生産の機能オプションの設定 生産の機能オプションの設定 生産の機能オプションの設定 生産の機能オプションの設定 メニュー→オプション→操作オプショ ン設定を選択すると，設定ダイアログが表示されます。 “生産 ( 機能 ) ” のタブを選択すると， 図 1 1-4-3 の生産の機能のオプション設定画面が表示されま す。 図 図 図 図 1 1-4-3 生産の機能オプション設定（標示例． 生産の機能オプショ…
11 - 7
⑤ 終了時保存の問い合わせをしない。
・ 生産条件画面終了時の生産プログラムの保存の問い合わせの実行をチェックボックスで
設定します。
・ 本項目をチェックすると，生産条件画面終了時のダイアログを表示しません。
⑥継続生産時、「継続生産を行わない」をデフォルトとする。
・＜START>スイッチ押下で表示する生産開始前処理ダイアログ（継続生産ファイルがある
場合）にて、「継続生産を行う」「継続生産を行わない」のラジオボタンのデフォルトをチ
ェックボックスで設定します。
・ 本項目をチェックすると，生産開始前処理ダイアログ（継続生産ファイルがある場合）に
て、「継続生産を行う」「継続生産を行わない」のラジオボタンのデフォルトを「継続生産
を行わない」に設定します。
・ チェックしていない場合は，「継続生産を行う」に設定します。
⑦ 継続生産時、再クランプ後生産をデフォルトとする。
・ 生産開始前ダイアログ表示時、継続生産ファイルがあり、生産動作（「基板搬入後生産」、
「再クランプ後生産」）の初期選択が可能な場合の生産動作のデフォルトを設定します。
・ 本項目をチェックすると，「再クランプ後生産」が選択されます。
・ 本項目をチェックしていない場合，「基板搬入後生産」が選択されます。
確定したら，＜ＯＫ＞を押下します。また，設定を行わない場合は，＜キャンセル＞を押下
します。
11 - 8
11-4-3. 生産の機能オプションの設定
生産の機能オプションの設定生産の機能オプションの設定
生産の機能オプションの設定
メニュー→オプション→操作オプション設定を選択すると，設定ダイアログが表示されます。
“生産
(
機能
)
”のタブを選択すると，図
11-4-3
の生産の機能のオプション設定画面が表示されま
す。

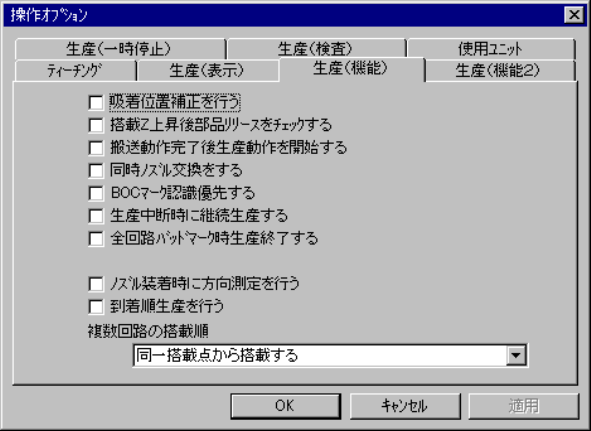

図
図図
図
11-4-3
生産の機能オプション設定（標示例．
生産の機能オプション設定（標示例．生産の機能オプション設定（標示例．
生産の機能オプション設定（標示例．
KE-2030
）
））
）
(1)
設定方法
①
吸着位置補正を行う。
・
吸着位置補正の実行をチェックボックスで設定します。
・
本項目をチェックすると，センタリングした結果から吸着位置を補正します。
・
チェックしていない場合は，部品データの「吸着位置補正」の指定は無視され，補正は実
行されません。
②
搭載Ｚ上昇後部品リリースをチェックする。
・
部品搭載時の部品のノズル離れ確認の実行をチェックボックスで設定します。
・
本項目をチェックすると，部品搭載動作後のＺ軸上昇時に，部品がノズルに残っていない
ことをレーザにより確認します。
・
チェックしていない場合は，部品データの「部品リリース確認」の指定は無視され，確認
は行われません。
③
搬送動作完了後生産動作を開始する。
・
生産動作の搬送待ちをチェックボックスで設定します。
・
本項目をチェックすると，基板のクランプが完了するまで生産動作を待ち合わせします。
・
チェックしない場合は，基板のクランプが完了する前に生産動作を開始します。
④
同時ノズル交換をする。
・
同時ノズル交換をチェックボックスで設定します。
・
本項目をチェックすると，同時交換を実行します。
・チェックしない場合は，同時ノズル交換を実行しません。
11 - 9
⑤
ＢＯＣマーク認識優先する。
・
ＢＯＣマーク認識優先をチェックボックスで設定します。
・
本項目をチェックすると，バッドマークより先にＢＯＣマークを優先認識します。
⑥
生産中断時に継続生産する。
・生産が異常終了した場合（非同期事象発生，生産異常終了）は，無条件に継続生産ファイ
ルが作成されます。
・本項目をチェックすると、生産中断時には継続生産ファイルが作成されます。
・
続生産の操作手順は、「
7-4-10
．継続生産」を参照して下さい。
⑦
ノズル装着時に方向測定を行う。
・ ノズル装着時の方向測定実行をチェックボックスで設定します。
・ 本項目をチェックすると、ノズル装着時にノズルの取り付け方向を測定し、部品吸着・
認識・搭載時にノズル取り付け角度分の角度補正を行います。
⑧
到着順生産を行う［ＫＥ−２０３０のみ適用］
［ＫＥ−２０３０のみ適用］［ＫＥ−２０３０のみ適用］
［ＫＥ−２０３０のみ適用］
・ 到着生産実行をチェックボックスで設定します。
・
本項目をチェックすると、到着生産を行います。
⑨
全回路バッドマーク時生産終了する。
・
このオプションがチェックされていると、予定枚数に生産が達していなくても、その生産
を終了します。
この原因として、“バッドマーク位置情報が誤っている”“センサーの調
整不良や故障”等の異常が考えられます。
⑩

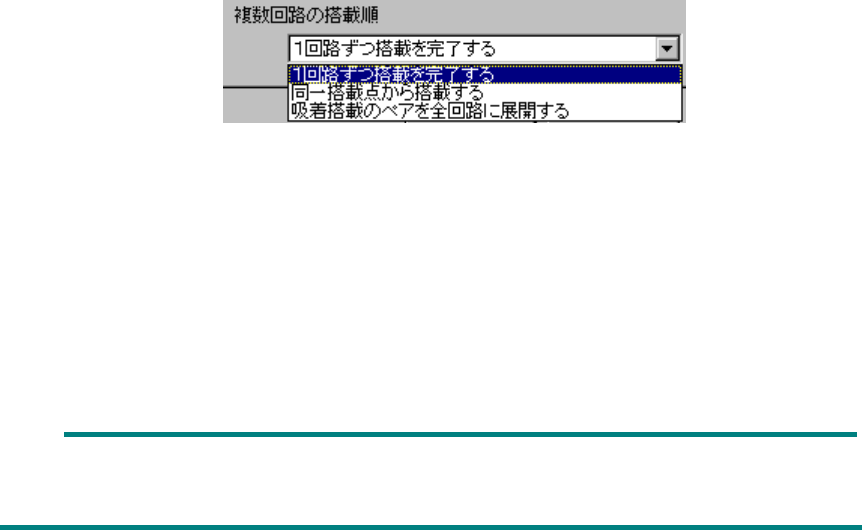

複数回路の搭載順。
・ 使用する、搭載順をコンボボックスで指定します。
ａ．一回路ずつ搭載を完了する
：マトリックスまたは、非マトリックス上に、一回路毎
に順次搭載します。
ｂ．同一搭載点から搭載する
：搭載デ−タの順番に１番目の部品を各回路に搭載し、
次に２番目の部品を各回路に搭載し、順次搭載デ−タ
の順番に沿って各回路に搭載します。
ｃ．吸着搭載のペアを全回路に展開する
：一度に
(
ノズル数
)
吸着できる部品をペアにし、
各回路に搭載し、ペア毎に各回路に搭載します。
確定したら，＜ＯＫ＞を押下します。また，設定を行わない場合は，＜キャ
ンセル＞を押下します。
