7-2-2-6. ＭＴＳ組付位置オフセット
ＭＴＳ組付位置オフセットＭＴＳ組付位置オフセット
ＭＴＳ組付位置オフセット

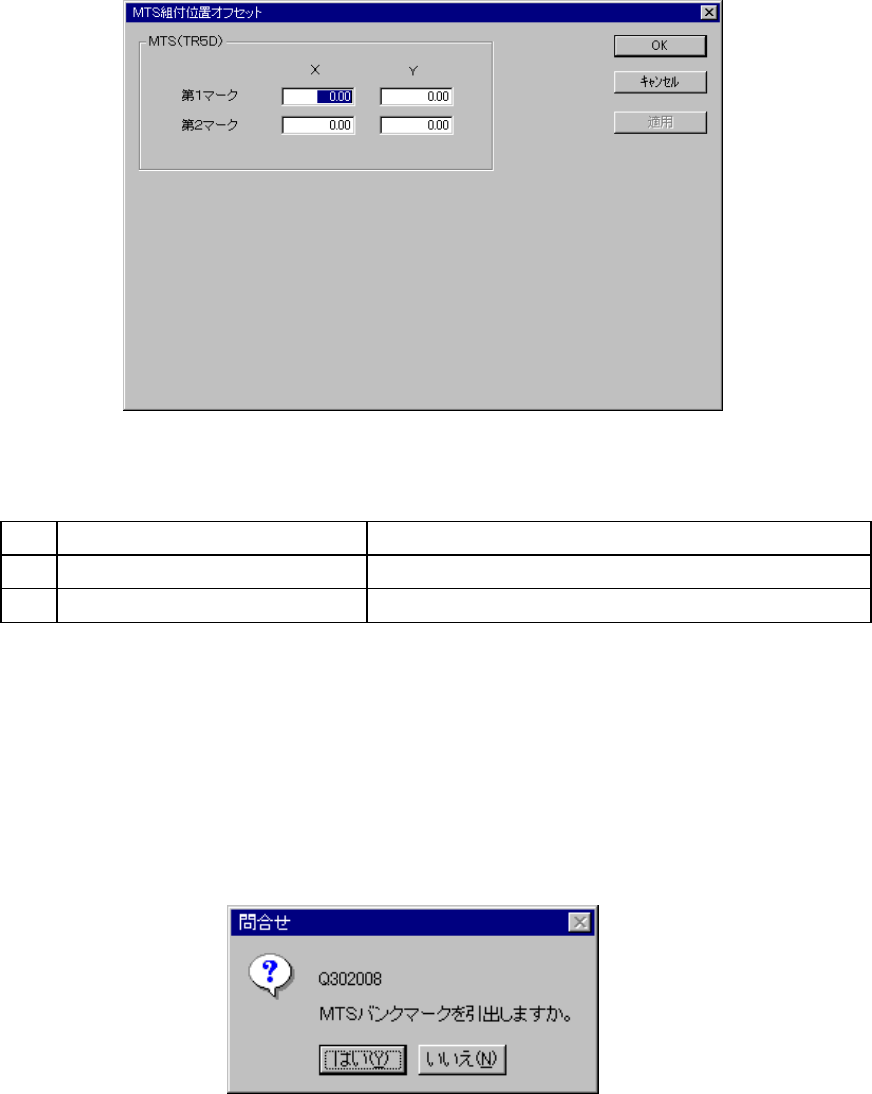

ＭＴＳ組付位置オフセットを選択すると、図
7-2-2-6-1
のＭＴＳ組付位置オフセット設定のダイアロ
グが表示されます。
図
図図
図
7-2-2-6-1
ＭＴＳ組付位置オフセットの設定ダイアログ
ＭＴＳ組付位置オフセットの設定ダイアログＭＴＳ組付位置オフセットの設定ダイアログ
ＭＴＳ組付位置オフセットの設定ダイアログ
(1)
設定項目
No.
項目
設定する内容
1
第１マーク（Ｘ、Ｙ）
ＭＴＳの第１マーク位置
2
第２マーク（Ｘ、Ｙ）
ＭＴＳの第２マーク位置
(2)
設定方法
直接キーボードからＸＹ別に入力します。
ＨＯＤを使いティーチングで入力します。この場合は、入力フォーカスがＸＹどちらにあって
も同時に値が取り込まれ反映します。
ＨＯＤのデバイスキーを選択すると、以下のメッセージが表示され、〈はい〉を選択するとＭ
ＴＳのバンクマークが引き出されます。
図
図図
図
7-2-2-6-2
問合せダイアログ図
問合せダイアログ図問合せダイアログ図
問合せダイアログ図
7 - 24
7-2-2-7. 部品廃棄位置
部品廃棄位置部品廃棄位置
部品廃棄位置

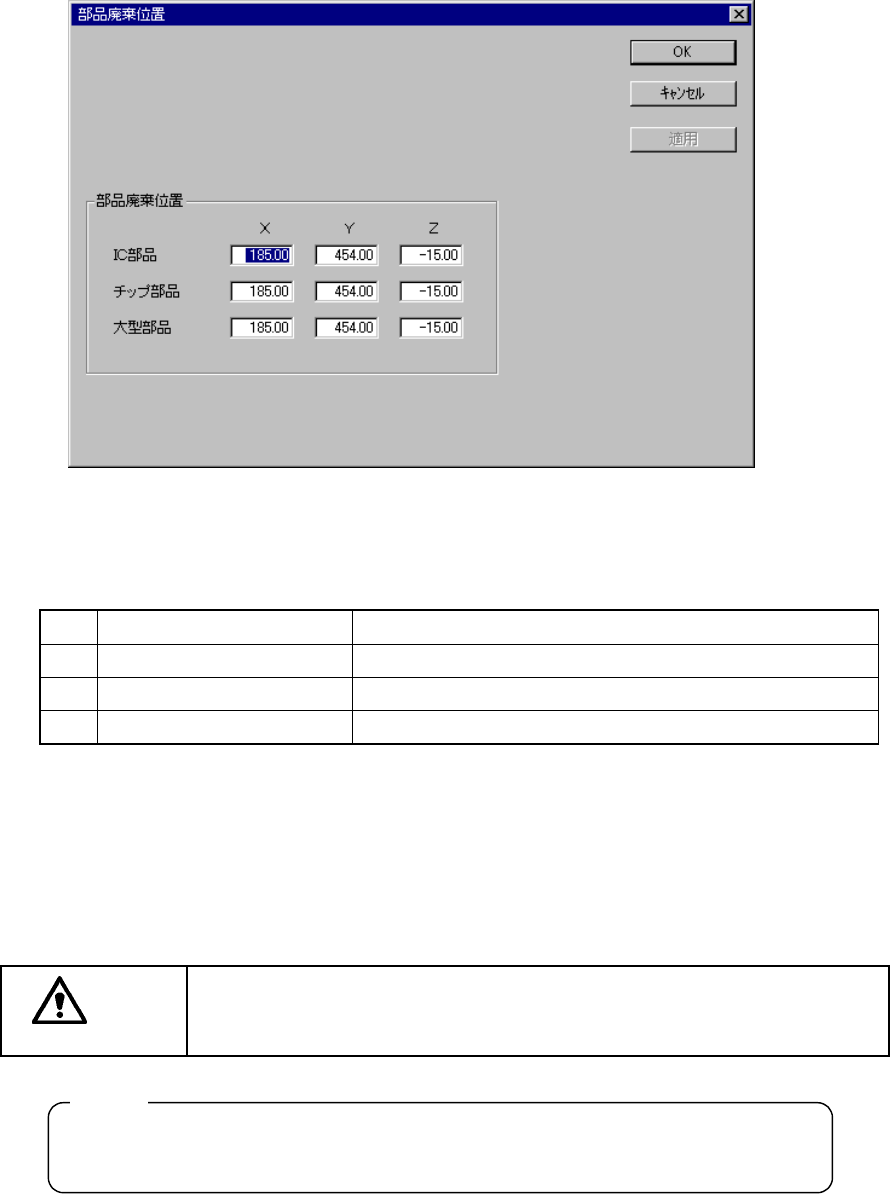

部品廃棄位置を選択すると、図
7-2-2-
７
-1
の部品廃棄位置設定のダイアログが表示されます。
図
図図
図
7-2-2-
７
７７
７
-1
部品廃棄位置の設定ダイアログ
部品廃棄位置の設定ダイアログ部品廃棄位置の設定ダイアログ
部品廃棄位置の設定ダイアログ
(1)
設定項目
No.
項目
設定する内容
1
ＩＣ部品（Ｘ，Ｙ，Ｚ）
ＩＣ部品の廃棄位置
2
チップ部品（Ｘ，Ｙ，Ｚ）
チップ部品の廃棄位置
3
大型部品（Ｘ，Ｙ，Ｚ）
大型部品の廃棄位置
(2)
設定方法
直接キーボードからＸＹＺ別に入力します。
ＨＯＤを使いティーチングで入力します。この場合は，入力フォーカスがＸＹどちらにあ
っても同時に値が取り込まれ反映します。
Ｚをティーチングするときは、入力フォーカスがＺにある必要があります。
注意
人身への損傷を防ぐため、ＨＯＤ操作中は装置内部に手を入れたり、顔や頭
を近づけないで下さい。
左ヘッドを右側部品廃棄位置に設定する事はできません。
また、右ヘッドを左側部品廃棄位置に設定することはできません。
注意
注意注意
注意
:
7 - 25
7-2-2-8. ＩＣ回収ベルト位置
ＩＣ回収ベルト位置ＩＣ回収ベルト位置
ＩＣ回収ベルト位置

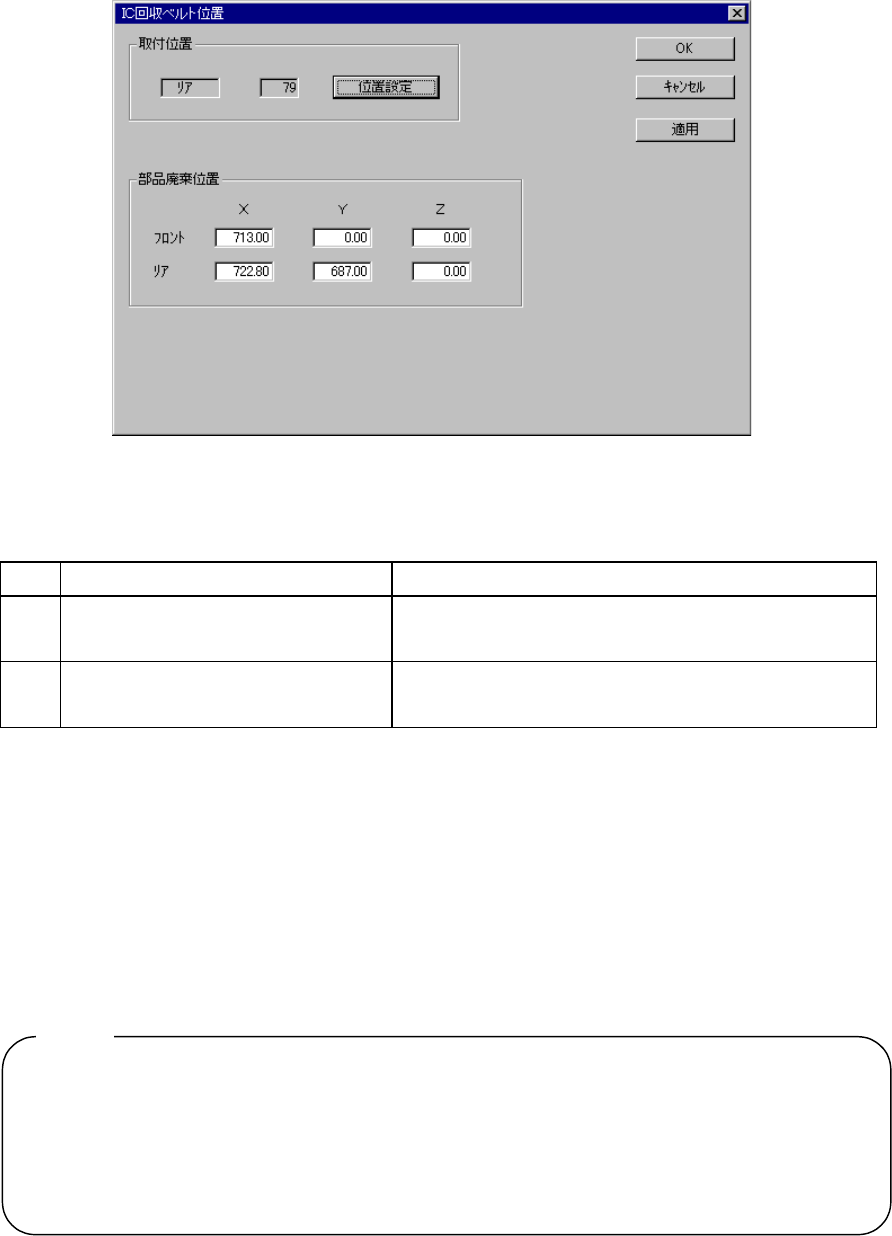

ＩＣ回収ベルト位置を選択すると、図
7-2-2-8-1
のＩＣ回収ベルト位置設定のダイアログが表示され
ます。
図
図図
図
7-2-2-8-1
Ｉ
ＩＩ
ＩＣ回収ベルト位置の設定ダイアログ
Ｃ回収ベルト位置の設定ダイアログＣ回収ベルト位置の設定ダイアログ
Ｃ回収ベルト位置の設定ダイアログ
(1)
設定項目
No.
項目
設定する内容
1
ＩＣ回収ベルト取付位置
（フロント／リア、フィーダ穴番号）
ＩＣ回収ベルトの取付位置
2
ＩＣ回収ベルト部品廃棄位置
（Ｘ、Ｙ、Ｚ）
ＩＣ回収ベルトの部品廃棄位置
(2)
設定方法
①
取付方法
ＩＣ回収ベルトの取付位置を設定します。
位置設定ボタンを選択すると、図
7-2-2-8-2
のＩＣ回収ベルトの取付位置設定ダイアログが表示
されます。
フロント／リアをラジオボタンにより設定して下さい。
フィーダ穴番号をエディットボックスにより入力して下さい。
フィーダ穴番号の入力範囲は、右ヘッドで移動できる範囲です。
〈ＯＫ〉ボタンで終了すると部品廃棄位置を自動計算しますので、ティーチングにより位
置の確認を行って下さい。
取付位置が設定されていないまま生産プログラムの最適化を行うと、フィーダの配置がＩ
Ｃ回収ベルトと重なってしまうことがあります。
注意
注意注意
注意
:
