8 – 42 8-5-2. フィーダノックピ フィーダノックピ フィーダノックピ フィーダノックピン制御 ン制御 ン制御 ン制御 ［制御（ C ）］［供給装置（Ｆ ）］［ﾉｯｸﾋﾟﾝ制 御（ F ） ... ］を選択すると、下記のフィーダノックピ ン制御のダイアログが表示されます。 図 図 図 図 8-5-2-1 フィーダノックピン制御ダイアログ フィーダノックピン制御ダイアログ フィーダノックピン制御ダイアログ フィーダノック…
8 – 41
(2)
制御位置
制御時の位置をラジオボタンにより選択します。
制御項目で“シャトル吸引”が選択されているときのみ、設定できます。
(3)
制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1)
トレイ
トレイの引出／収納を制御します。
制御項目の“トレイ”がチェックされているときに＜引出（
1
）＞ボタン、＜収納（２）＞ボタ
ン、＜引／収（３
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キーを押して制
御します。
・状態表示は、制御完了時に更新されます。
2)
シャトル
シャトルの引出／収納を制御します。
制御項目の“シャトル”がチェックされているときに＜引出（
1
）＞ボタン、＜収納（２）＞ボ
タン、＜引／収（３
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キーを押して
制御します。
・状態表示は、制御完了時に更新されます。
3)
シャトル吸引
シャトルの吸引を制御します。
制御項目の“シャトル吸引”がチェックされているときに＜
ON
（
1
）＞ボタン、＜
OFF
（２）
＞ボタン、＜
ON
／
OFF
（３
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キー
を押して制御します。
・状態表示は、制御完了時に更新されます。
(4)
状態表示
各ユニットの状態を制御完了時に表示します。
オンライン状態、ドアの開閉状態、およびカバーの開閉状態は連続表示します。
8 – 42
8-5-2. フィーダノックピ
フィーダノックピフィーダノックピ
フィーダノックピン制御
ン制御ン制御
ン制御
［制御（
C
）］［供給装置（Ｆ）］［ﾉｯｸﾋﾟﾝ制御（
F
）
...
］を選択すると、下記のフィーダノックピ
ン制御のダイアログが表示されます。

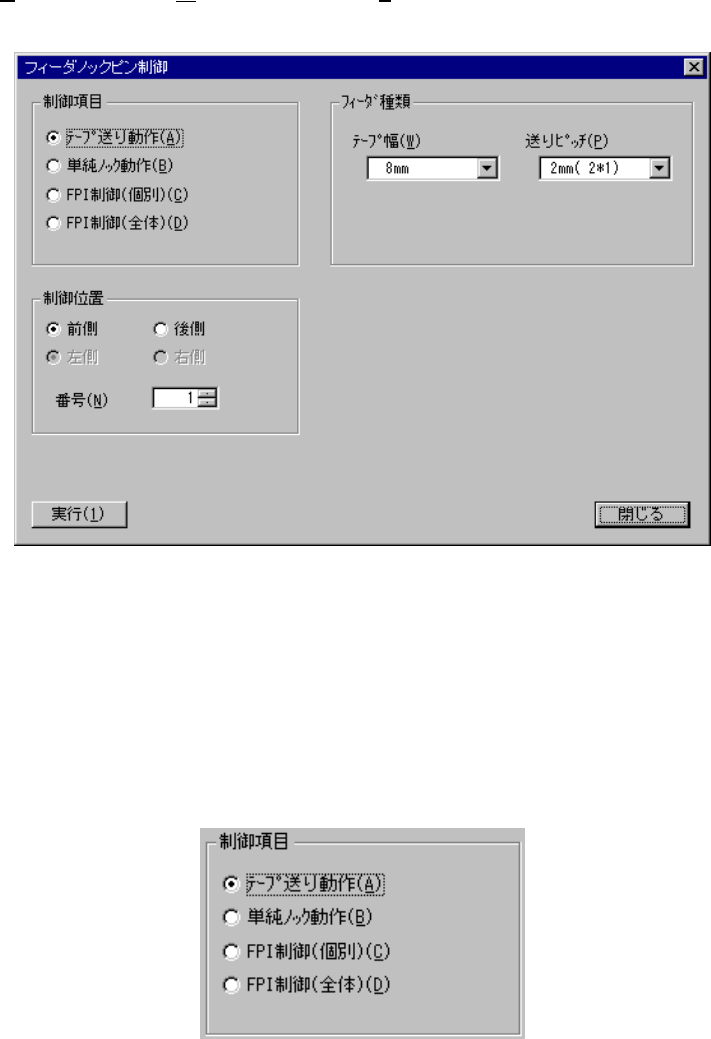

図
図図
図
8-5-2-1
フィーダノックピン制御ダイアログ
フィーダノックピン制御ダイアログフィーダノックピン制御ダイアログ
フィーダノックピン制御ダイアログ
(1)
制御項目
制御項目をラジオボタンにより選択します。
ＦＰＩ制御はフィーダポジションインディケータが、ＭＳパラメータの“オプション”設定でチェ
ックされていない（装着されていない）と、選択できません。
マシンセットアップの“使用ユニット”での設定には影響しません。（チェックされていない（使
用しない）ユニットも選択可能）
(2)
制御位置
制御項目で“テープ送り動作”を選択したときは、制御するピンの位置を制御側（ラジオボタン）
と番号（エディットボックス）により選択します。
制御項目で“単純ノック動作”を選択したときは、制御するピンの位置を制御側（ラジオボタン）
により選択します。
8 – 43
(3)
フィーダ種類
制御項目で“テープ送り動作”を選択したときは、テープ幅とピッチをコンボボックスにより選択
します。制御項目で“単純ノック動作”を選択したときは、設定できません。
◆
Ａｌｔ
+
↓キーで、下記の一覧表が表示されます。
①テープ幅
②送りピッチ
送りピッチは、テープの幅により選択できる種類が異なります。
