7-2-2-10. 使用ユニット
使用ユニット使用ユニット
使用ユニット
使用ユニットを選択すると、図
7-2-2-10-1
の使用ユニット設定のタブ付きダイアログが表示されます。

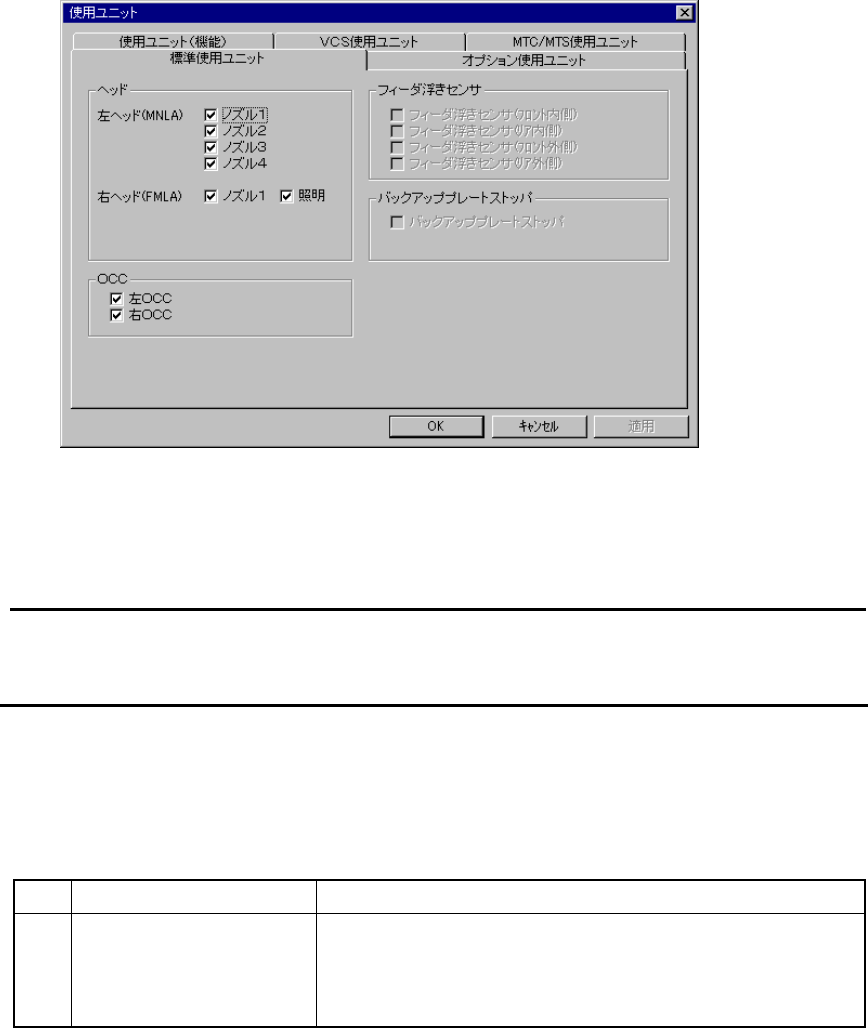

図
図図
図
7-2-2-10-1
使用ユニット設定タブ付きダイアログ
使用ユニット設定タブ付きダイアログ使用ユニット設定タブ付きダイアログ
使用ユニット設定タブ付きダイアログ
(KE2020
画面例
画面例画面例
画面例
)
それぞれのタブをクリックすることで、
[
標準使用ユニット
]
、
[
オプション使用ユニット
]
、［使用ユ
ニット（機能）］、
[
ＶＣＳ使用ユニット
]
、
[
ＭＴＣ／ＭＴＳ使用ユニット
]
が指定できます。
L
但し、ＫＥ−２０１０では、［右ヘッド
(FMLA)］［右 OCC］及び［ＶＣＳ使用ユニット］は
表示されません。
7-2-2-10-1. 標準
標準標準
標準使用ユニット
使用ユニット使用ユニット
使用ユニット
［標準使用ユニット］のタブを選択すると、図 7-2-2-10-1 の［標準使用ユニット］設定のダイアロ
グが表示されます。また使用ユニットの初期画面は［標準使用ユニット］が選択されています。
(1) 設定項目
No.
項目
設定する内容
1
標準使用ユニット
ユニットの使用／未使用
●
万一、ユニットに故障が発生した場合，本項目で使用しないユ
ニットに指定することにより生産プログラムデータを変更せ
ずに吸着搭載を実行することができます。
生産プログラムが搭載を完了するために上記ユニットを必要とする場合、実際に搭載が行われるか
どうかを表 7-2-2-10-1 に示します。
(2) 設定方法
使用するデバイスユニットをチェックボックスで指定します。
オプション設定がなされていないユニット（薄い文字で表示されているユニット）は、チ
ェックができません。
ヘッドを使用しない状態から使用可能な状態に変えたときは再度原点出しを行う必要があ
ります。
7 - 29
(3) 生産動作
表
表表
表 7-2-2-10-1 使用しないに指定した場合の搭載
使用しないに指定した場合の搭載使用しないに指定した場合の搭載
使用しないに指定した場合の搭載
No.
ユニット
ユニットユニット
ユニット
生産動作
生産動作生産動作
生産動作
ノズル１
ノズル２
ノズル３
1
左ヘッド
ノズル４
2
右ヘッド
ノズル１
(KE2010
は表示され
ません
)
これらのヘッドで搭載予定の部品は、搭載しません。
最適化は、これらのヘッドには部品を割り振りません。
3
照明
透過照明で画像認識する部品は，搭載しません。
4
左ＯＣＣ
ＢＯＣマーク認識およびバンクマーク認識は、実行されず搭載
は実行されます。
ＩＣマーク部品の搭載は、スキップされます。
5
右ＯＣＣ
(KE2010
は表示されません
)
バンクマーク認識は、実行されずに搭載は実行します。
6
フィーダ浮きセンサ
（フロント内側、フロント外側、リ
ア内側、リア外側）
機能を削除するだけで搭載は実行します。
7
バックアッププレートストッパ
機能を削除するだけで搭載は実行します。
7 - 30
7-2-2-10-2. オプション使用ユニット
オプション使用ユニットオプション使用ユニット
オプション使用ユニット
［オプション使用ユニット］のタブを選択すると、図 7-2-2-10-2 の［オプション使用ユニット設定］
のダイアログが表示されます。
図
図図
図 7-2-2-10-2
オプション使用ユニット設定のダイアログ
オプション使用ユニット設定のダイアログオプション使用ユニット設定のダイアログ
オプション使用ユニット設定のダイアログ（
（（
（KE-2020 画面例）
画面例）画面例）
画面例）
L
ダイアログ表示画面で、“フィーダバンク一括交換台”“ＩＣ回収ベルト”は、機種により
異なります。（次頁 表７-2-2-10-2 参照）
(1) 設定項目
No.
項目
設定する内容
1
オプション使用ユニット
ユニットの使用／未使用
●
万一、ユニットに故障が発生した場合，本項目で“使用しな
いユニット”に指定することにより生産プログラムデータを
変更せずに吸着搭載を実行することができます。
生産プログラムが搭載を完了するために上記機能を必要とする場合、実際に搭載が行われるか
どうかを表 7-2-2-10-2 に示します。
(2) 設定方法
使用するデバイスユニットをチェックボックスで指定します。
オプション設定がなされていないユニット（薄い文字で表示されているユニット）は、チェ
ックができません。
・ ヘッドを使用しない状態から使用可能な状態に変えたときは再度原点出しを行う必要があり
ます。
