7 - 27 7-2-2-9. ヘッド待機位置 ヘッド待機位置 ヘッド待機位置 ヘッド待機位置 ヘッド待機位置を選択すると、図 7-2-2-9-1 のヘッド待機位置設定のダイアログが表示されます。 図 図 図 図 7-2-2-9-1 ヘッド待機位置の設定ダイアログ ヘッド待機位置の設定ダイアログ ヘッド待機位置の設定ダイアログ ヘッド待機位置の設定ダイアログ (1) 設定項目 No. 項目 設定する内容 1 Ｘ，Ｙ，Ｚ 部品保護一時…
7 - 26
②
部品廃棄位置
直接キーボードからＸＹＺ別に入力します。
ＨＯＤを使いティーチングで入力します。この場合は、入力フォーカスがＸＹどちらにあっても同
時に値が取り込まれ反映します。
Ｚをティーチングするときは、入力フォーカスがＺにある必要があります。
図
図図
図

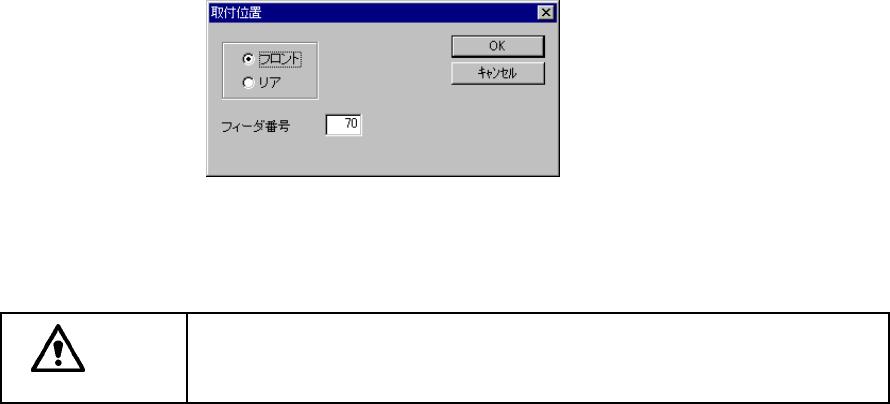

7-2-2-8-2
ＩＣ回収ベルト取付位置の設定ダイアログ
ＩＣ回収ベルト取付位置の設定ダイアログＩＣ回収ベルト取付位置の設定ダイアログ
ＩＣ回収ベルト取付位置の設定ダイアログ
注意
人身への損傷を防ぐため、ＨＯＤ操作中は装置内部に手を入れたり、顔や頭
を近づけないで下さい。
7 - 27
7-2-2-9. ヘッド待機位置
ヘッド待機位置ヘッド待機位置
ヘッド待機位置
ヘッド待機位置を選択すると、図
7-2-2-9-1
のヘッド待機位置設定のダイアログが表示されます。
図
図図
図
7-2-2-9-1
ヘッド待機位置の設定ダイアログ
ヘッド待機位置の設定ダイアログヘッド待機位置の設定ダイアログ
ヘッド待機位置の設定ダイアログ
(1)
設定項目
No.
項目
設定する内容
1
Ｘ，Ｙ，Ｚ
部品保護一時停止位置
(2)
設定方法
直接キーボードからＸＹＺ別に入力します。
ＨＯＤを使いティーチングで入力します。この場合は，入力フォーカスがＸＹどちらにあ
っても同時に値が取り込まれ反映します。
Ｚをティーチングするときは、入力フォーカスがＺにある必要があります。
注意
人身への損傷を防ぐため、ＨＯＤ操作中は装置内部に手を入れたり、顔や頭
を近づけないで下さい。
7 - 28
7-2-2-10. 使用ユニット
使用ユニット使用ユニット
使用ユニット
使用ユニットを選択すると、図
7-2-2-10-1
の使用ユニット設定のタブ付きダイアログが表示されます。
図
図図
図
7-2-2-10-1
使用ユニット設定タブ付きダイアログ
使用ユニット設定タブ付きダイアログ使用ユニット設定タブ付きダイアログ
使用ユニット設定タブ付きダイアログ
(KE2020
画面例
画面例画面例
画面例
)
それぞれのタブをクリックすることで、
[
標準使用ユニット
]
、
[
オプション使用ユニット
]
、［使用ユ
ニット（機能）］、
[
ＶＣＳ使用ユニット
]
、
[
ＭＴＣ／ＭＴＳ使用ユニット
]
が指定できます。
L
但し、ＫＥ−２０１０では、［右ヘッド
(FMLA)］［右 OCC］及び［ＶＣＳ使用ユニット］は
表示されません。
7-2-2-10-1. 標準
標準標準
標準使用ユニット
使用ユニット使用ユニット
使用ユニット
［標準使用ユニット］のタブを選択すると、図 7-2-2-10-1 の［標準使用ユニット］設定のダイアロ
グが表示されます。また使用ユニットの初期画面は［標準使用ユニット］が選択されています。
(1) 設定項目
No.
項目
設定する内容
1
標準使用ユニット
ユニットの使用／未使用
●
万一、ユニットに故障が発生した場合，本項目で使用しないユ
ニットに指定することにより生産プログラムデータを変更せ
ずに吸着搭載を実行することができます。
生産プログラムが搭載を完了するために上記ユニットを必要とする場合、実際に搭載が行われるか
どうかを表 7-2-2-10-1 に示します。
(2) 設定方法
使用するデバイスユニットをチェックボックスで指定します。
オプション設定がなされていないユニット（薄い文字で表示されているユニット）は、チ
ェックができません。
ヘッドを使用しない状態から使用可能な状態に変えたときは再度原点出しを行う必要があ
ります。
