1 - 15
注意
注意注意
注意

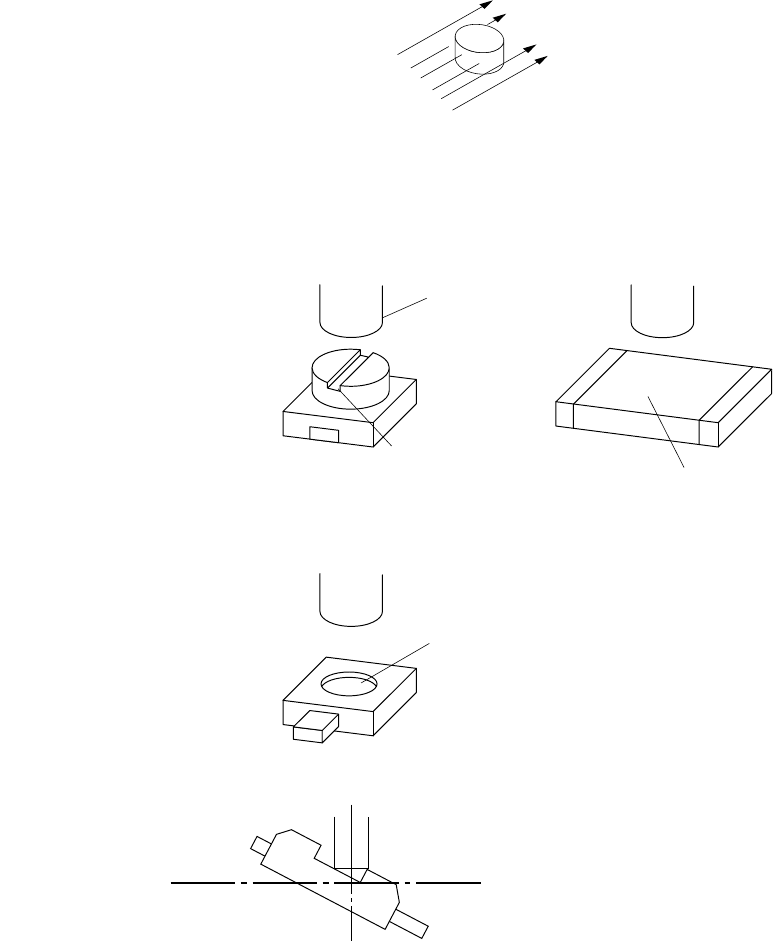

搭載部品形状について
搭載部品形状について搭載部品形状について
搭載部品形状について
(1)
部品の影の最小幅が無い円筒形状の部品はレーザアラインによる認識が出来ません。
(2)
搭載部品の上面に凹凸や，湾曲がある場合は，吸着不良や精度不良あるいはレーザ認識エラーの
発生の原因となります。（ノズル番号を変更することで対処できる場合もあります。）
＜吸着不良の例＞
MO
MO
＜精度不良の例＞
吸着ノズル
マイナス溝
凹面
レーザ認識
浮き出し文字
1 - 16
1-1-7. プリント基板仕様
プリント基板仕様プリント基板仕様
プリント基板仕様
1.
基板サイズ
最小基板サイズ
：
X 50 mm
×
Y 30 mm
ただし，基板幅自動調整機能付きの場合は，
X 50 mm
×
Y 50 mm
（オプション）
最大基板サイズ
：
［
KE-2010M
］
X 330 mm
×
Y 250 mm
［
KE-2010L
］
X 410 mm
×
Y 360 mm
［
KE-2010E
］
X 510 mm
×
Y 460 mm
X:
基板搬送方向
Y:
機械前後方向
2.
基板厚さ
min. 0.4 mm
max. 4 mm
3.
基板許容反り限度
50 mm
当たり
0.2 mm
以下で上反り，下反り共に
1 mm
以下 （
JIS B 8461
に準拠）
4.
基板制限条件
(1)
搭載不可範囲
3
3
工場出荷時の寸法
基板搬送方向
搭載不可範囲
標準 φ4
0
mm
φ2.5～φ4
0
mm （オプション）
［KE-２０１０Ｍ］ 30～250mm
［KE-２０１０Ｌ］ 30～360mm
［KE-２０１０E］ 30～460mm
φ6
5±0.1mm
特注 5～7mm（工場出荷時対応）
搭載不可範囲
搬送レール固定側
標準 5±0.1mm（注）
［KE-２０１０Ｍ］ 50～330mm
［KE-２０１０Ｌ］ 50～410mm
［KE-２０１０E］ 50～510mm
+ 0.1
+ 0.1
注意
注意注意
注意
:
1 - 17

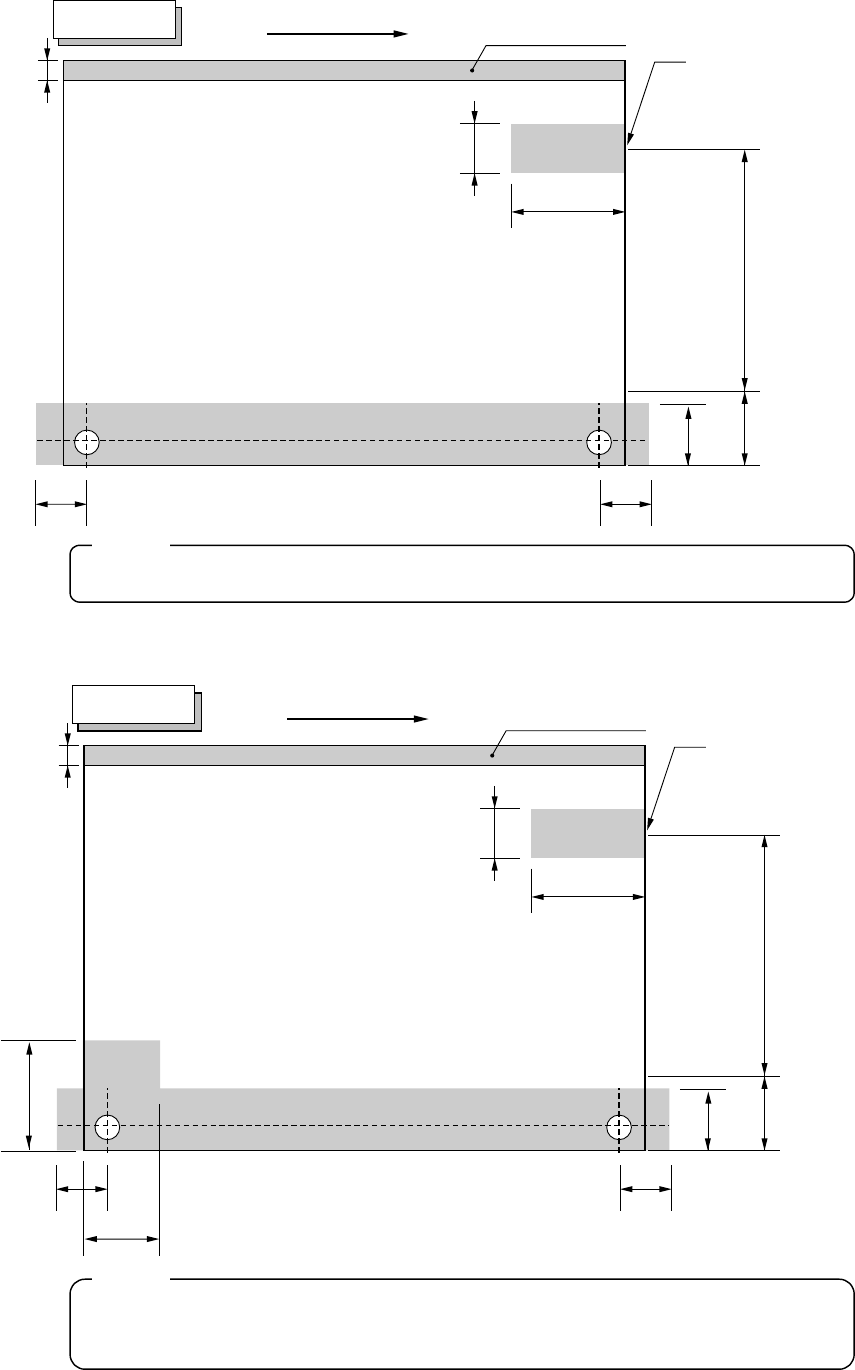

（2）
バックアップピン設定不可範囲（
KE-2010M
）
20mm
21mm
22mm
0mm ~ 92mm
4mm
50mm
17.5mm 17.5mm
基板搬送方向が，右→左の場合，
50
×
20
の設定不可範囲は，左側になります。
(3)
バックアップピン設定不可範囲（
KE-2010L
）
20mm
21mm
37mm
0mm ~ 178mm
4mm
50mm
17.5mm
36mm
17.5mm
105mm
基板搬送方向が，右→左の場合，
50
×
20
の設定不可範囲は，左側になります。
基板搬送方向が，右→左の場合，
36
×
105
の設定不可範囲は，右側になります。
注意
注意注意
注意
:
注意
注意注意
注意
:
基板搬送方向
バックアップピン
設置不可範囲
搬送レール固定側
ストッパ設置位置
Ｍ基板仕様
（可動）
搬送方向左流れ時，20mm)
基板搬送方向
バックアップピン
設置不可範囲
搬送レール固定側
ストッパ設置位置
L 基板仕様
（可動）
搬送方向左流れ時 35mm)
