2 - 3 2-1-2. HOD ：ハンドヘルド操作盤 ：ハンドヘルド操作盤 ：ハンドヘルド操作盤 ：ハンドヘルド操作盤 図 図 図 図 2-1-2 HOD ：ハンドヘルド操作盤 ：ハンドヘルド操作盤 ：ハンドヘルド操作盤 ：ハンドヘルド操作盤 注意 人体への損傷を防ぐため， ＨＯＤ操作中は装置内部に手を入れたり， 顔や頭を 近づけないで下さい。 表 表 表 表 2-1-2 HOD キー一覧表 キー一覧表 キー一覧表 キー一覧表 キー名…

100%1 / 997
2 - 2
キー名称
機
能
INSERT ・ 挿入モード，上書きモード切り換えに使用します。
DERETE ・ カーソル位置文字を消去する時に使用します。
HOME ・ 行頭へ入力位置を移動する時に使用します。
END ・ 行末へ入力位置を移動する時に使用します。
PAGE DOWN ・ 次ページを表示する時に使用します。
PAGE UP ・ 前ページを表示する時に使用します。
Tab ・ 入力位置を順方向へ移動する時に使用します。
・ ウインドウを順方向へ移動する時に使用します。
Shift+Tab ・ 入力位置を逆方向へ移動する時に使用します。
・ ウインドウを逆方向へ移動する時に使用します。
↑
← ↓ →
・ カーソルを矢印方向へ移動する時に使用します。
0∼9
A∼Z
- +
その他の記号
・ データ作成，編集に使用します。
注：￥の入力は＼で行います。（日本語のみ）
ScrlL
・ カーソルを後退させると同時に入力された文字を抹消する時に使用します。
ENTER
・ 入力したデータを確定する時に使用します。
Caps Lock ・ 大文字入力，小文字入力の切り換えに使用します。
選択されると LED が点灯します。
Nun Lock ・ 数字入力をロックします。
選択されると LED が点灯します。
2 - 3

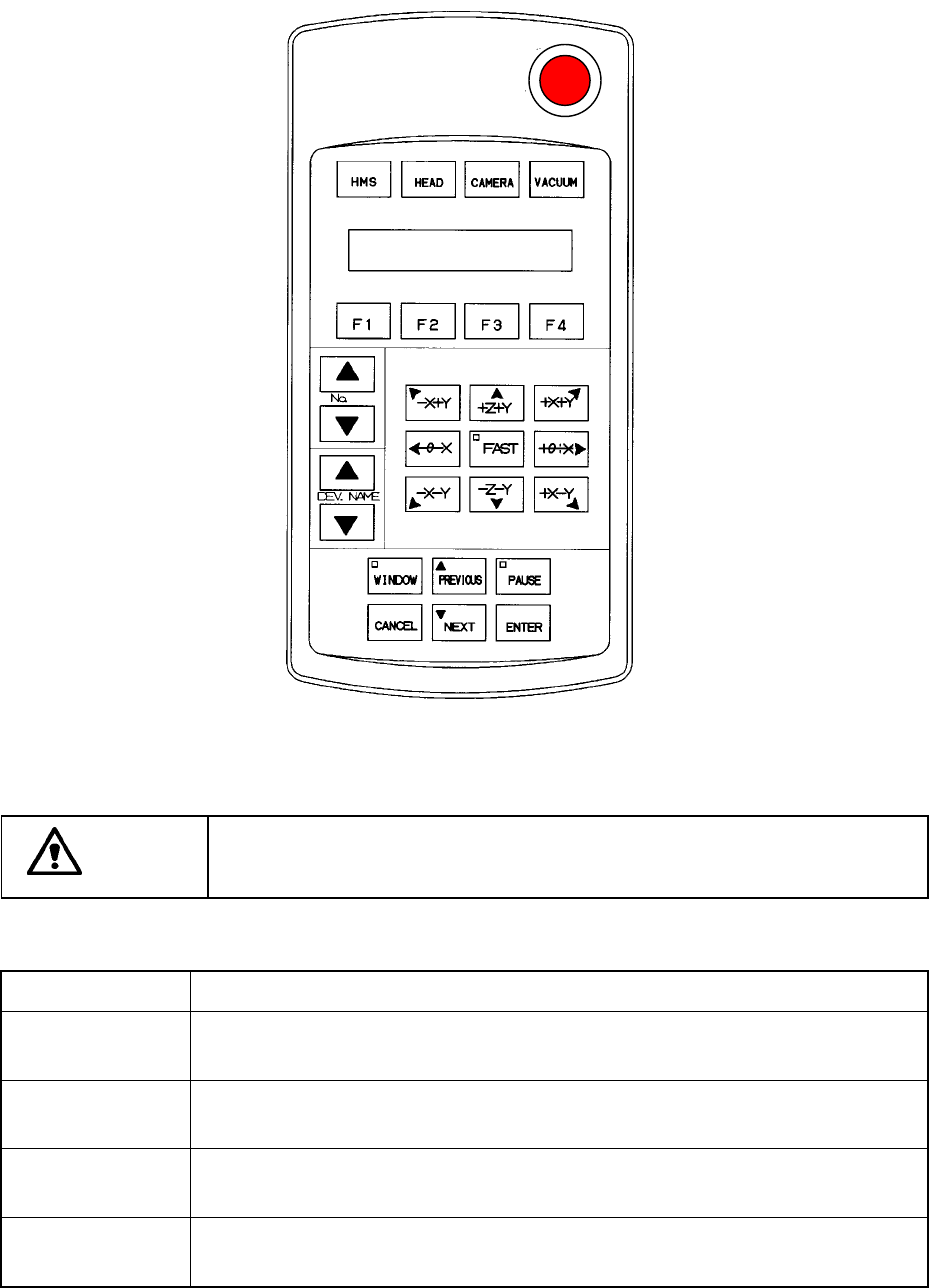

2-1-2. HOD
：ハンドヘルド操作盤
：ハンドヘルド操作盤：ハンドヘルド操作盤
：ハンドヘルド操作盤
図
図図
図 2-1-2
HOD：ハンドヘルド操作盤
：ハンドヘルド操作盤：ハンドヘルド操作盤
：ハンドヘルド操作盤
注意
人体への損傷を防ぐため，ＨＯＤ操作中は装置内部に手を入れたり，顔や頭を
近づけないで下さい。
表
表表
表 2-1-2
HOD キー一覧表
キー一覧表キー一覧表
キー一覧表
キー名称 機 能
HMS ・ 高さセンサーにより吸着高さ等を取り込みます。
選択されると LED が点灯します。
HEAD ・ ヘッドでティーチングする時に使用します。
選択されると LED が点灯します。
CAMERA ・ OCC でティーチングする時に使用します。
選択されると LED が点灯します。
VACUUM ・ バキューム圧をティーチングする時に使用します。
選択されると LED が点灯します。
2 - 4
キー名称 機 能
F1 ・ デバイス選択後の軸を割り付けます。 XY軸
・ その他軸の選択や，ティーチング時のポイント数等を指定します。
F2 ・ デバイス選択後の軸を割り付けます。 Z軸
・ その他軸の選択や，ティーチング時のポイント数等を指定します。
F3 ・ デバイス選択後の軸を割り付けます。 θ軸
・ その他軸の選択や，ティーチング時のポイント数等を指定します。
F4 ・ デバイス選択後の軸を割り付けます。
・ その他軸の選択や，ティーチング時のポイント数等を指定します。
No
・ 軸選択の時の番号の上下を行います。
液晶に表示された軸の番号を指定します。
DEV．NAME
・ デバイス選択時の番号の上下を行います。
液晶に表示されたデバイスの番号を指定します。
-X+Y
<XY 選択時> XY 軸を矢印の方向に移動させる時使用します。
<CAMERA 選択時> カーソルを矢印の方向に移動させる時使用します。
+Z+Y
<XY 選択時> XY 軸を矢印の方向に移動させる時使用します。
<CAMERA 選択時> カーソルを矢印の方向に移動させる時使用します。
<Z 軸選択時> Z 軸を矢印の方向に移動させる時使用します。
-X+Y
<XY 選択時> XY 軸を矢印の方向に移動させる時使用します。
<CAMERA 選択時〉 カーソルを矢印の方向に移動させる時使用します。
-θ-X
<XY 選択時> XY 軸を矢印の方向に移動させる時使用します。
<CAMERA 選択時> カーソルを矢印の方向に移動させる時使用します。
<θ軸選択時〉 θ軸を任意の角度に移動させる時使用します。
FAST 軸移動速度を高速にする時使用します。
選択されると LED が点灯します。
+θ+X
<XY 選択時> XY 軸を矢印の方向に移動させる時使用します。
<CAMERA 選択時> カーソルを矢印の方向に移動させる時使用します。
<θ軸選択時> θ軸を任意の角度に移動させる時使用します。
-X-Y
<XY 選択時> XY 軸を矢印の方向に移動させる時使用します。
<CAMERA 選択時> カーソルを矢印の方向に移動させる時使用します。
-Z-Y
<XY 選択時> XY 軸を矢印の方向に移動させる時使用します。
<CAMERA 選択時> カーソルを矢印の方向に移動させる時使用します。
<Z 軸選択時> Z 軸を矢印の方向に移動させる時使用します。
+X-Y
<XY 選択時> XY 軸を矢印の方向に移動させる時使用します。
<CAMERA 選択時> カーソルを矢印の方向に移動させる時使用します。
