8 – 36
8-4.
ＶＣＳ制御
ＶＣＳ制御ＶＣＳ制御
ＶＣＳ制御
8
88
8-
--
-4
44
4-
--
-1.
1.1.
1.ＶＣＳ制御（
ＶＣＳ制御（ＶＣＳ制御（
ＶＣＳ制御（KE
KEKE
KE-
--
-2020,KE
2020,KE2020,KE
2020,KE-
--
-2040
20402040
2040対応）
対応）対応）
対応）
[
制御（
C
）
][
画像（
V
）
] [VCS
制御（Ｖ）
...]
を選択すると、下記の
VCS
制御のダイアログが表示され
ます。

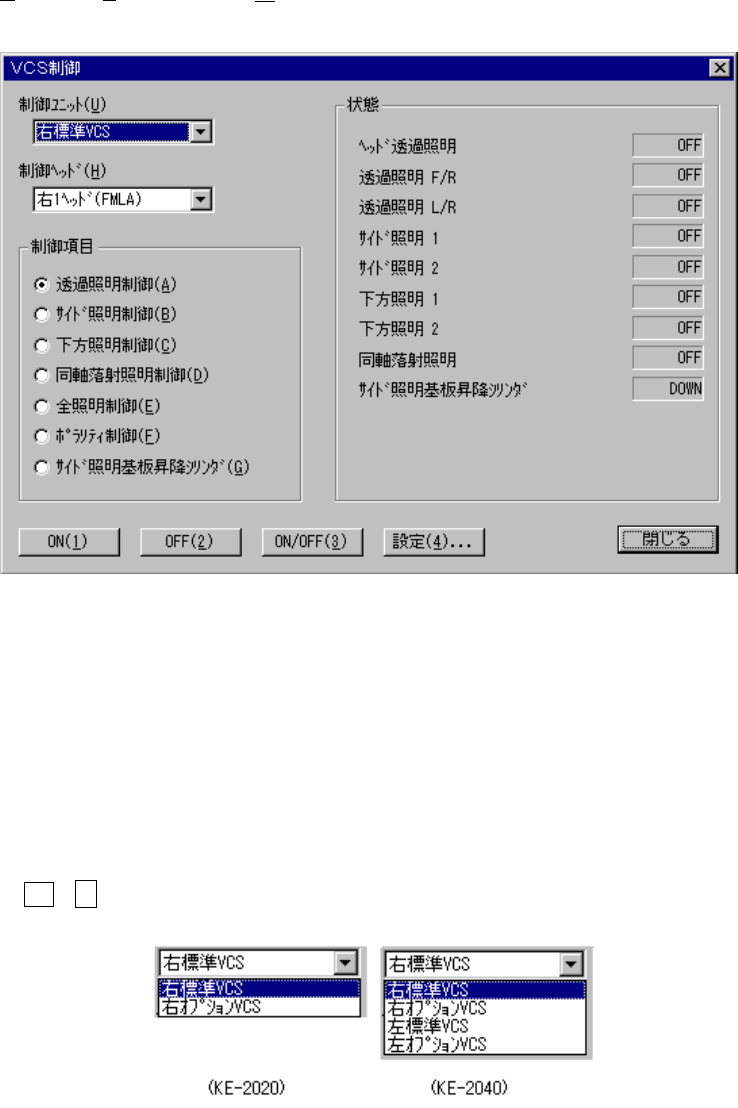

図
図図
図
8-4-1
VCS
制御ダイアログ
制御ダイアログ制御ダイアログ
制御ダイアログ
(1)
制御ユニット
制御対象ユニットをコンボボックスにより選択します。
ＭＳパラメータの“オプション”設定で視野タイプが設定されていない（装着されていない）
ユニットは、選択できません。
マシンセットアップの“使用ユニット”での設定には影響しません。
（チェックされていない（使用しない）ユニットも選択可能）
◆
Alt +
↓キーで、下記の一覧表が表示されます。
8 – 37

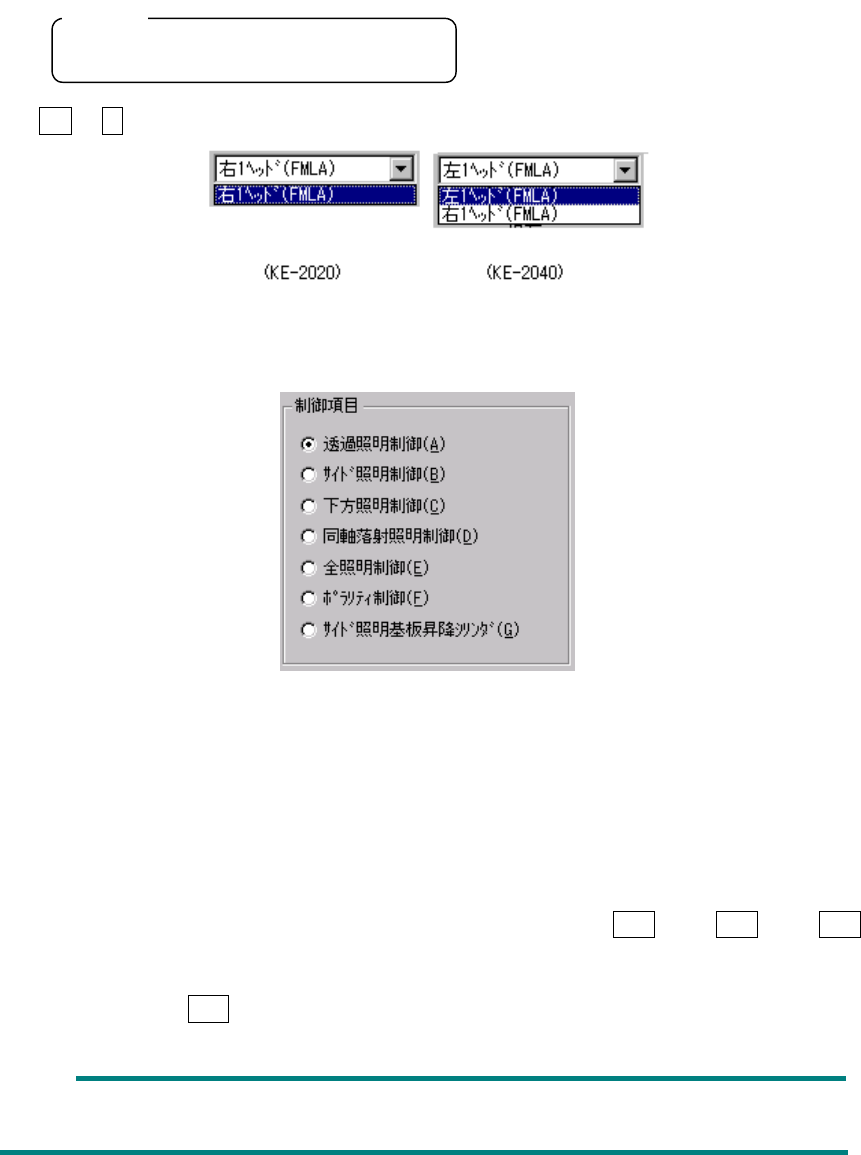

(2)
制御ヘッド
制御対象ヘッドをコンボボックスにより選択します。
マシンセットアップの“使用ユニット”での設定には影響しません。
（チェックされていない（使用しない）ユニットも選択可能）
FMLA
ヘッドのみ選択できます。
◆ Alt + ↓キーで、下記の一覧表が表示されます。
(3)
制御項目
制御項目をラジオボタンにより選択します。
(4)
制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1)
透過照明制御
透過照明の
ON
／
OFF
を制御します。
・ 御項目の“透過照明制御”がチェックされているときに＜
ON
（１）＞ボタン、＜
OFF
（２）
＞ボタン、＜
ON
／
OFF
（３）＞ボタンを選択するかまたは、Ｆ３キー､ Ｆ４キー､ Ｆ５キ
ーを押して制御します。
・ 制御項目の“透過照明制御”がチェックされているときに＜設定（４）
...
＞ボタンを選択す
るかまたは、
Ｆ６キーを押すと、照明設定ダイアログが表示されます。
・状態表示は、制御完了時に更新されます。
注意
注意注意
注意
:
8 – 38
2)
サイド照明制御
サイド照明の
ON
／
OFF
を制御します。
・
制御項目の“サイド照明制御”がチェックされているときに＜
ON
（１）＞ボタン、＜
OFF
（２）
＞ボタン、＜
ON
／
OFF
（３）＞ボタンを選択するかまたは、Ｆ３キー､ Ｆ４キー､ Ｆ５キ
ーを押して制御します。
・
制御項目の“サイド照明制御”がチェックされているときに＜設定（４）
...
＞ボタンを選択す
るかまたは、
Ｆ６キーを押すと、照明設定ダイアログが表示されます。
・状態表示は、制御完了時に更新されます。
3)
下方照明制御
下方照明の
ON
／
OFF
を制御します。
・
制御項目の“下方照明制御”がチェックされているときに＜
ON
（１）＞ボタン、＜
OFF
（２）
＞ボタン、＜
ON
／
OFF
（３）＞ボタンを選択するかまたは、Ｆ３キー、 Ｆ４キー、 Ｆ５
キーを押して制御します。
・
制御項目の“下方照明制御”がチェックされているときに＜設定（４）
..
＞ボタンを選択する
かまたは、
Ｆ６キーを押すと、照明設定ダイアログが表示されます。
・状態表示は、制御完了時に更新されます。
4)
同軸落射照明制御
同軸落射照明の
ON
／
OFF
を制御します。
・
制御項目の“同軸落射照明制御”がチェックされているときに＜
ON
（１）＞ボタン、＜
OFF
（２）＞ボタン、＜
ON
／
OFF
（３）＞ボタンを選択するかまたは、Ｆ３キー、 Ｆ４キー、
Ｆ５キーを押して制御します。
・
制御項目の“同軸落射照明制御”がチェックされているときに＜設定
(4)...
＞ボタンを選択す
るかまたは、
Ｆ６キーを押すと、照明設定ダイアログが表示されます。
・状態表示は、制御完了時に更新されます。
5)
全照明制御
透過照明、サイド照明、下方照明、および同軸落射照明の
ON
／
OFF
を制御します。
・
制御項目の“全照明制御”がチェックされているときに＜
ON
（１）＞ボタン、＜
OFF
（２）
＞ボタン、＜
ON
／
OFF
（３）＞ボタンを選択するかまたは、Ｆ３キー、 Ｆ４キー、 Ｆ５
キーを押して制御します。
・
制御項目の“全照明制御”がチェックされているときに＜設定（４）
...
＞ボタンを選択する
かまたは、
Ｆ６キーを押すと、照明設定ダイアログが表示されます。
・状態表示は、制御完了時に更新されます。
