6 – 107
6-7-1-3.ベリファイ単独検査
ベリファイ単独検査ベリファイ単独検査
ベリファイ単独検査
6-7-1-3-1.検査部品セレクトダイアログ
検査部品セレクトダイアログ検査部品セレクトダイアログ
検査部品セレクトダイアログ
生産メニューの「ツール」→「検査」→「ベリファイ単独検査」を選択すると以下のダイアログ
が表示されます。
◇部品名のコンボボックス内には部品データでベリファイ「する」が設定されている角チップが
一覧表示されます。
ここで検査を実行する部品の選択を行います。

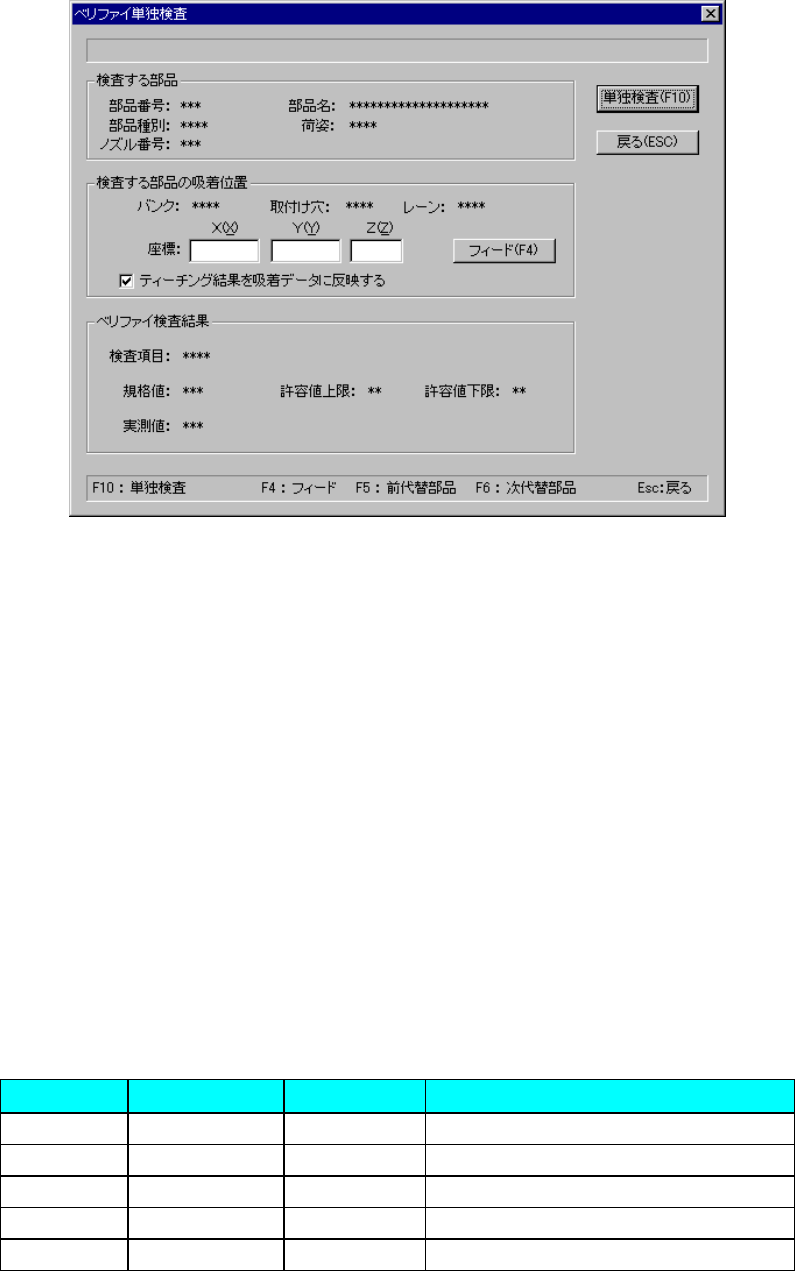

図
図図
図
6-7-1-3-1
ベリファイ単独検査部品セレクトダイアログ
ベリファイ単独検査部品セレクトダイアログベリファイ単独検査部品セレクトダイアログ
ベリファイ単独検査部品セレクトダイアログ
6 – 108
6-7-1-3-2.
単独検査実行ダイアログ
単独検査実行ダイアログ単独検査実行ダイアログ
単独検査実行ダイアログ
“図
6-7-1-3-1
「ベリファイ単独検査部品セレクトダイアログ」”＜単独検査＞ボタンを押下す
ると以下のダイアログが表示されます。
図
図図
図
6-7-1-3-2
単独検査実行ダイアログ
単独検査実行ダイアログ単独検査実行ダイアログ
単独検査実行ダイアログ
・ 検査する部品
部品の内容が表示されます。
・ 検査する部品の吸着位置
部品を吸着する吸着位置の内容が表示されます。前代替部品や次代替部品へ吸着位置を変更
することもできます。
①
フィード
フィーダーを一回ノックし部品を送ることができます。（
32mm
紙テープは除きます）
②
ティーチング結果を吸着データに反映する
ＨＯＤデバイスを使ってティーチングした結果を吸着データに格納するかをチェックしま
す。
◇
チェックしない場合は今回吸着時のみ座標が適用されます。
・ ベリファイ検査結果
現在選択されている部品の検査項目、規格値、上限、下限が表示されます。
◇
部品の検査後、検査結果に実測値が表示されます。
■
ショートカットキー
単独検査画面では、以下のショートカット操作を行うことができます。
表
表表
表
6-7-1-3
ショートカットキー
ショートカットキーショートカットキー
ショートカットキー
キーボード
オペパネキー
HODキー 動作
F10 − ENTER 単独検査の実行
F4 − − フィーダーノック
F5 − PREVIOUS 前代替部品
F6 − NEXT 次代替部品
ESC − CANCEL 戻る
6 – 109
6-7-1-3-3.
単独検査中ダイアログ
単独検査中ダイアログ単独検査中ダイアログ
単独検査中ダイアログ
“図
6-7-1-3-3.
「単独検査実行ダイアログ」”を実行すると以下のダイアログが表示されます。
図
図図

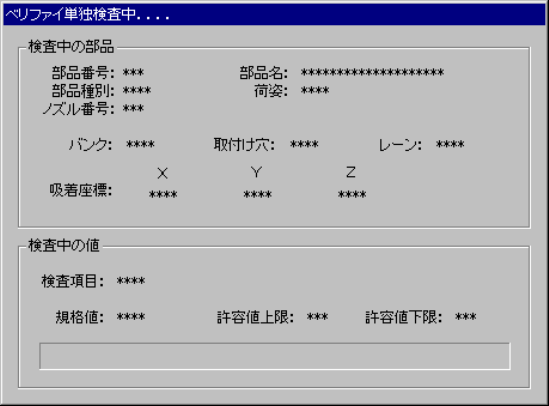

図 6-7-1-3-3 単独検査中ダイアログ
単独検査中ダイアログ単独検査中ダイアログ
単独検査中ダイアログ
・
検査中の部品
検査中の部品の内容を表示します。
・
検査中の値
検査項目、規格値、許容値の上限下限と現在の動作状態を表示します。
