制御項目
制御項目をラジオボタンにより選択します。
制御項目選択のラジオボタンは制御ユニットにより異なります。
①
OCC
②
バッドマークセンサ
③
HMS
(3)
制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
①
制御ユニットで
OCC
を選択したときの制御方法
1) XY
軸移動
ヘッド制御の
XY
軸移動と同様です。
2)
照明制御
OCC
の照明の
ON
／
OFF
を制御します。
制御項目の“照明制御”がチェックされているときに＜
ON
（
1
）＞ボタン、＜
OFF
（
2
）
＞ボタン、＜
ON
／
OFF
（
3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５
キーを押して制御します。
制御項目の“照明制御”がチェックされているときに＜設定（
4
）
...
＞ボタンを選択する
かまたは、Ｆ６キーを押すと、照明設定ダイアログが表示されます。
8 - 13
図
図図
図
8-2-3
照明設定ダイアログ
照明設定ダイアログ照明設定ダイアログ
照明設定ダイアログ
3)
光量
スライドバーを動かして光量を設定します。
矢印キー、
PgUp キー、または PgDn キーでスライドバーを動かせます。
＜OK＞ボタンを選択すると、次回から設定された内容で照明を ON します。
＜キャンセル＞ボタンを選択すると、設定された内容は無効になります。
照明の状態表示は、制御完了時に更新されます。
4) ポラリティ制御
OCC のポラリティの正／逆を制御します。
制御項目の“ポラリティ制御”がチェックされているときに＜正（1
）＞ボタン、＜逆（2）
＞ボタン、＜正／逆（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キ
ーを押して制御します。
② 制御ユニットでバッドマークセンサを選択したときの制御方法
1) XY 軸移動
ヘッド制御の XY 軸移動と同様です。
2) センサ制御
バッドマークセンサのセンサの ON／OFF を制御します。
制御項目の“センサ制御”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）
＞ボタン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５
キーを押して制御します。
・センサの状態表示は、制御完了時に更新されます。
8 - 14
③ 制御ユニットで HMS を選択したときの制御方法
1) XY 軸移動
ヘッド制御の XY 軸移動と同様です。
2) 計測
高さ計測装置
制御項目の“計測”がチェックされているときに＜実行（1
）＞ボタンを選択するかまた
は、Ｆ３キーを押して制御します。
計測結果の状態表示は、制御完了時に更新されます。

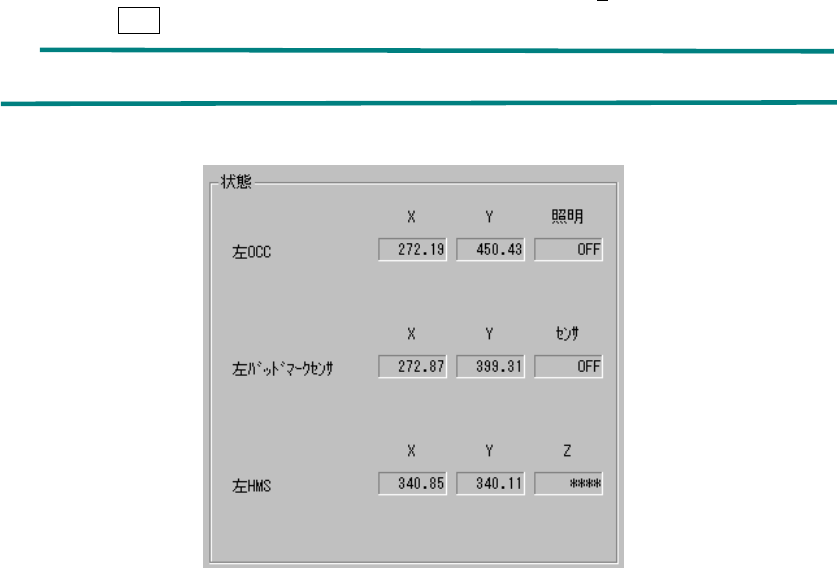

(4) 状態表示
① OCC
XY 軸座標、照明の ON／OFF を制御完了時に表示します。
② バッドマークセンサ
XY 軸座標、センサの ON／OFF を制御完了時に表示します。
センサの ON／OFF は連続表示します。
③ HMS
XY 軸座標、Z 軸座標を制御完了時に表示します。
