3 - 21
3-6-7-1. 生産プログラム一覧
生産プログラム一覧生産プログラム一覧
生産プログラム一覧
生産プログラム一覧を印刷します。
メニューバーの「ファイル」→「印刷」→「生産プログラム一覧」で下のようなダイアログボックスが現
れます。

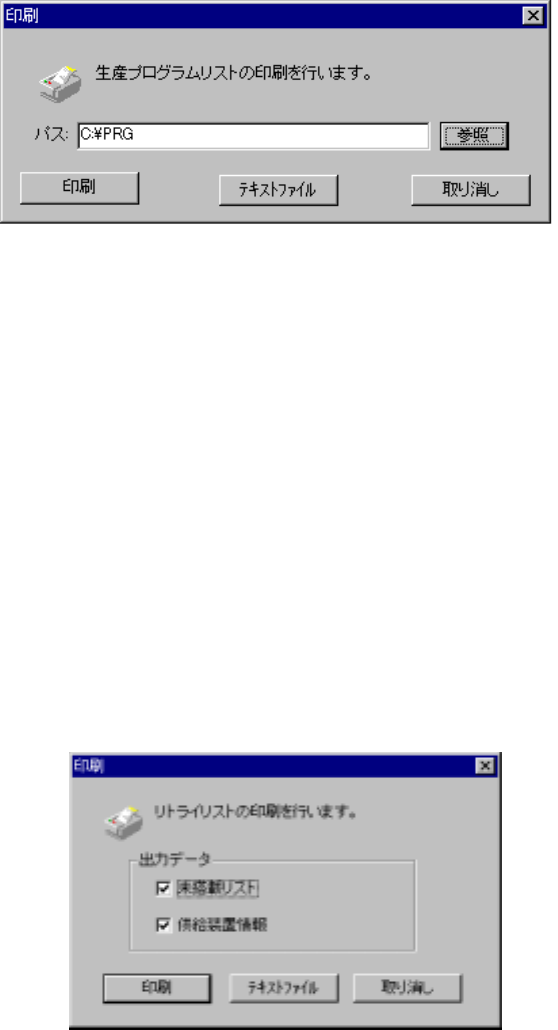

図
図図
図 3-6-7-1-1
生産プログラム一覧印刷
生産プログラム一覧印刷生産プログラム一覧印刷
生産プログラム一覧印刷
＜参照＞ボタンを押すとフォルダ選択用ダイアログが現われますので、参照したいフォルダを選択し
て＜ＯＫ＞を押すと、フォルダ選択用ダイアログが消えて、印刷ダイアログのパス入力ボックスに、
選択したフォルダのパスが設定されます。
パス入力ボックスに、参照したいフォルダのパスを設定して＜印刷＞ボタンを押すと印刷を開始しま
す。
パス入力ボックスに、参照したいフォルダのパスを設定して＜ﾃｷｽﾄﾌｧｲﾙ＞ボタンを押すと、ファイル
保存用のダイアログが表示されますので、パスとファイル名を指定し、＜保存＞ボタンを押すとテキ
スト形式のファイルとして出力されます。
＜取り消し＞ボタンを押すと印刷メニュー選択前の状態に戻ります。
3-6-7-2. リトライリスト
リトライリストリトライリスト
リトライリスト
メニューバーの[ファイル→印刷→リトライリスト]を選択すると、図 3-6-7-2-1 のリトライリスト印刷ダイア
ログが表示されます。
図
図図
図 3-6-7-2-1
リトライ印刷のダイアログ
リトライ印刷のダイアログリトライ印刷のダイアログ
リトライ印刷のダイアログ
＜印刷＞ ボタンを押すと印刷を開始します。
＜テキストファイル＞ ボタンを押すと、ファイル保存用ダイアログが表示されますので、パスとファ
イル名を指定し、＜保存＞ボタンを押すとテキスト形式のファイルとして出力
されます。
＜取り消し＞ ボタンを押すと印刷メニュー選択前の状態に戻ります。
3 - 22
3-6-7-3. 生産管理情報
生産管理情報生産管理情報
生産管理情報
生産管理情報を印刷します。
メニューバーの「ファイル」→「印刷」→「生産管理情報」で下のようなダイアログボックスが現れます。

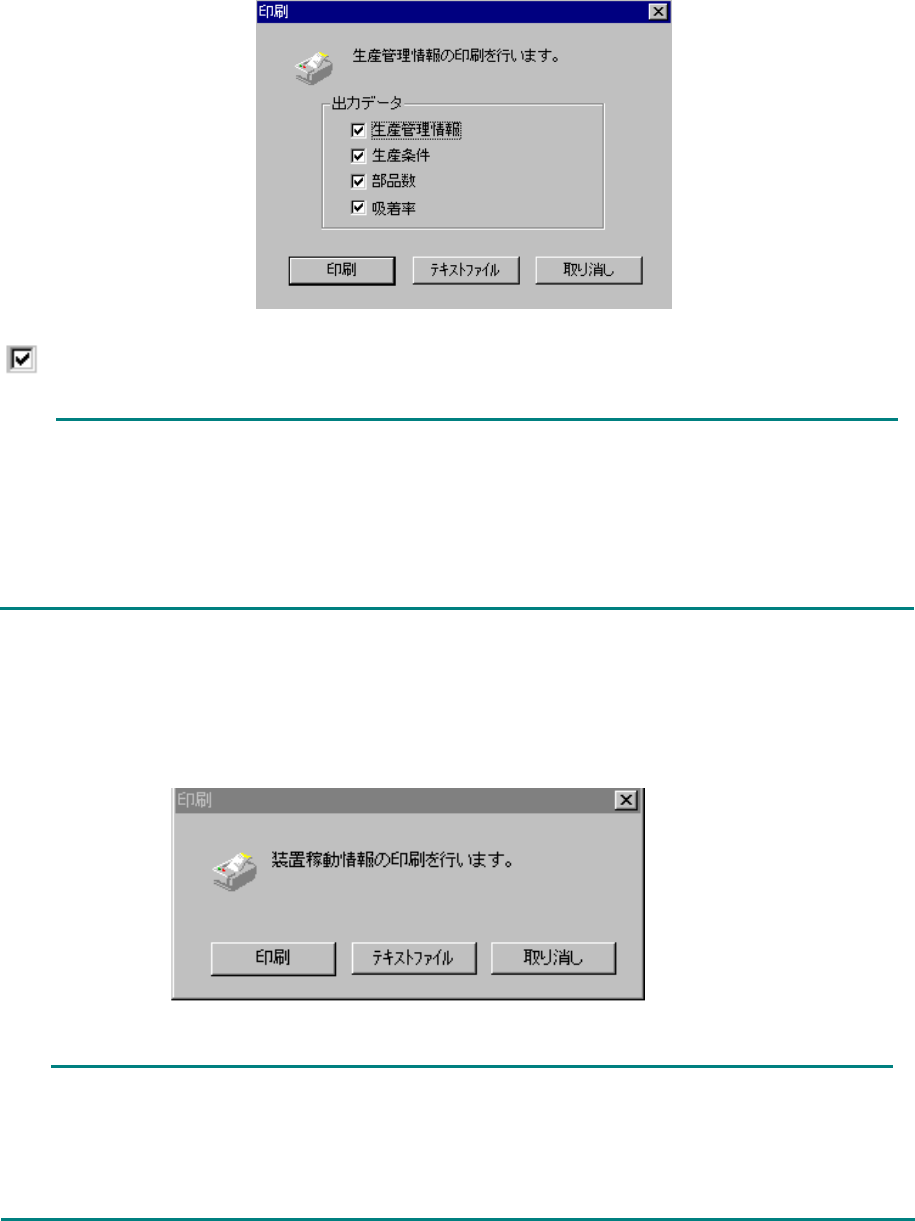

図
図図
図 3-6-7-3
生産管理情報
生産管理情報生産管理情報
生産管理情報
：内の“∨”が付いている項目は、有効状態（オン状態）を表します。
・ 出力したいデータを選択して＜印刷＞ボタンを押すと印刷を開始します。
。。
。
・ 出力したいデータを選択して＜ﾃｷｽﾄﾌｧｲﾙ＞ボタンを押すと、ファイル保存用のダイアログが表示
されますので、パスとファイル名を指定し、＜保存＞ボタンを押すとテキスト形式のファイルと
して出力されます。
・ ＜取り消し＞ボタンを押すと印刷メニュー選択前の状態に戻ります。
3-6-7-4. 装置稼働情報
装置稼働情報装置稼働情報
装置稼働情報
装置稼働情報を印刷します。
メニューバーの「ファイル」→「印刷」→「装置稼働情報」で下のようなダイアログボックスが現れます。
・ ＜印刷＞ボタンを押すと印刷を開始します。
・ ＜ﾃｷｽﾄﾌｧｲﾙ＞ボタンを押すと、ファイル保存用のダイアログが表示されますので、パスとファイ
ル名を指定し、＜保存＞ボタンを押すとテキスト形式のファイルとして出力されます。
・ ＜取り消し＞ボタンを押すと印刷メニュー選択前の状態に戻ります。
)
))
)
)
))
)
3 - 23

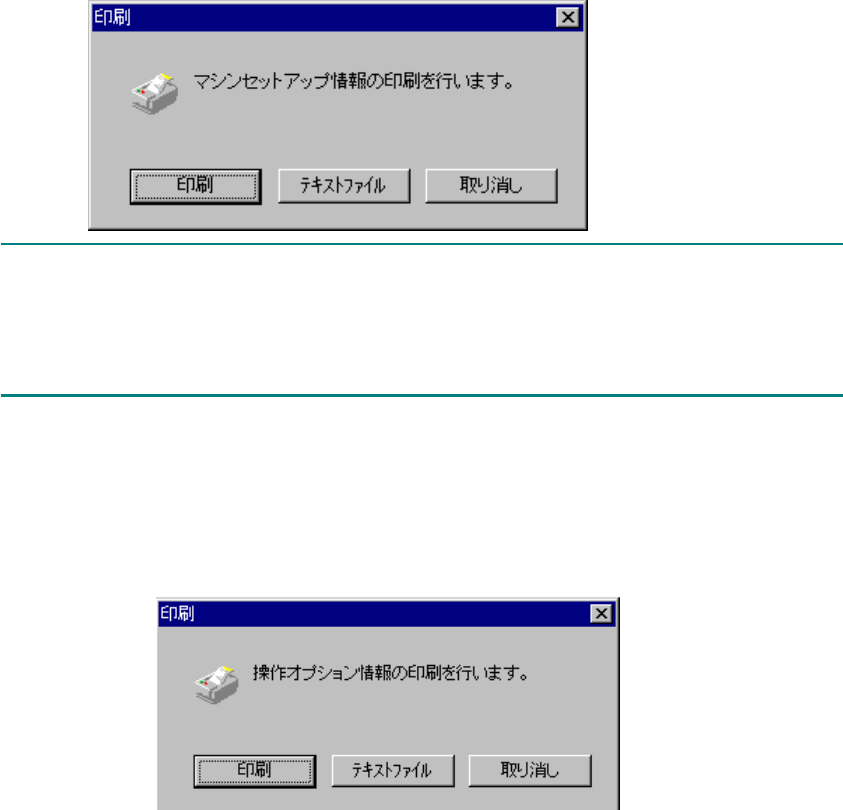

3-6-7-5. マシンセットアップ
マシンセットアップマシンセットアップ
マシンセットアップ
マシンセットアップ情報を印刷します。
メニューバーの「ファイル」→「印刷」→「セットアップ」で下のようなダイアログボックスが現れます。
・ ＜印刷＞ボタンを押すと印刷を開始します。
・ ＜ﾃｷｽﾄﾌｧｲﾙ＞ボタンを押すと、ファイル保存用のダイアログが表示されますので、パスとフ
ァイル名を指定し、＜保存＞ボタンを押すとテキスト形式のファイルとして出力されます。
・ ＜取り消し＞ボタンを押すと印刷メニュー選択前の状態に戻ります。
3-6-7-6. 操作オプション
操作オプション操作オプション
操作オプション
操作オプション情報を印刷します。
メニューバーの「ファイル」→「印刷」→「操作オプション」で下のようなダイアログボックスが現れま
す。
・ ＜印刷＞ボタンを押すと印刷を開始します。
・ ＜ﾃｷｽﾄﾌｧｲﾙ＞ボタンを押すと、ファイル保存用のダイアログが表示されますので、パスとフ
ァイル名を指定し、＜保存＞ボタンを押すとテキスト形式のファイルとして出力されます。
・ ＜取り消し＞ボタンを押すと印刷メニュー選択前の状態に戻ります。
)
))
)
