5 - 17 5-4-2. ユーザ指定テンプレートのティーチング ユーザ指定テンプレートのティーチング ユーザ指定テンプレートのティーチング ユーザ指定テンプレートのティーチング ここでは，テンプレートティーチングの基本操作方法を説明します。 ① ティーチングの対象となっているデータのマーク位置にカーソルを移動させます。 但し，認識のティーチングを行う 場合には，予めマークのＸ ，Ｙ座標を入力しておく事 が必 要です。 図 図 図 …
5 - 16
マークサイズはピクセル値です。
ティーチングデータを新規にマークデータベースに登録する場合は登録する名前を入力し
＜追加＞ボタンを押して下さい。
既に登録されているティーチングデータと置き換える場合は置き換える名前を入力し，登録
エリアの置き換えたいデータ行にカーソルをセットし＜置換＞ボタンを押してください。
ティーチングデータをマークデータベースに登録しない場合は＜キャンセル＞ボタンを押し
て下さい。
No
ボタン選択
処
理
1
追加
登録名を入力し，ティーチングデータをマークデータベースに登録し終了し
ます。
2
置換
選択されているカーソル行のデータを置換します。
3
キャンセル
ティーチングデータをデータベースに登録せずに終了します。
以上で認識の為のティーチングの操作を終了します。
認識のティーチングが終了すると，マークデータの横に＊が表示され，ティーチング済みで
ある事が示されます。使用するマーク全てについて認識のティーチングを行って下さい。
また，ティーチングの途中で，ＨＯＤの CANCEL キーを押下した場合には，その時点でティ
ーチングを終了します（その場合，それ迄に入力したデータは無効になります）。
CANCEL キーが押下された時の動作としては，デバイスの移動はありません。
本機は白く映る部分をマークとして検出します。基板の色に対してマークが白く映るか黒く
映るかは，マークと基板のコントラストとカメラ視野周辺の明るさで決定され，通常はマー
クが白く映ります。しかし，カメラ視野の周辺にランドやパターン，シルク等が存在すると
基板に対してマークが黒く映る事があります。この場合，正しい補正が出来ませんので画像
データを反転させる必要があります。ＨＯＤの CAMERA キーを押下する事により白黒の反転
が行えますので，基板に対してマークが黒く映る場合には，CAMERA キーを押下して白黒を
反転して，マークが白く映る様にして下さい。
CAMERA キーによるマークの反転は，スケール枠の入力時にのみ有効です。
ユーザ指定のテンプレートを使用したマークでは，ティーチングデータの登録画面は表示さ
れません。
注意
注意注意
注意 :
注意
注意注意
注意 :
注意
注意注意
注意 :
5 - 17
5-4-2.
ユーザ指定テンプレートのティーチング
ユーザ指定テンプレートのティーチングユーザ指定テンプレートのティーチング
ユーザ指定テンプレートのティーチング
ここでは，テンプレートティーチングの基本操作方法を説明します。
① ティーチングの対象となっているデータのマーク位置にカーソルを移動させます。
但し，認識のティーチングを行う場合には，予めマークのＸ，Ｙ座標を入力しておく事が必
要です。

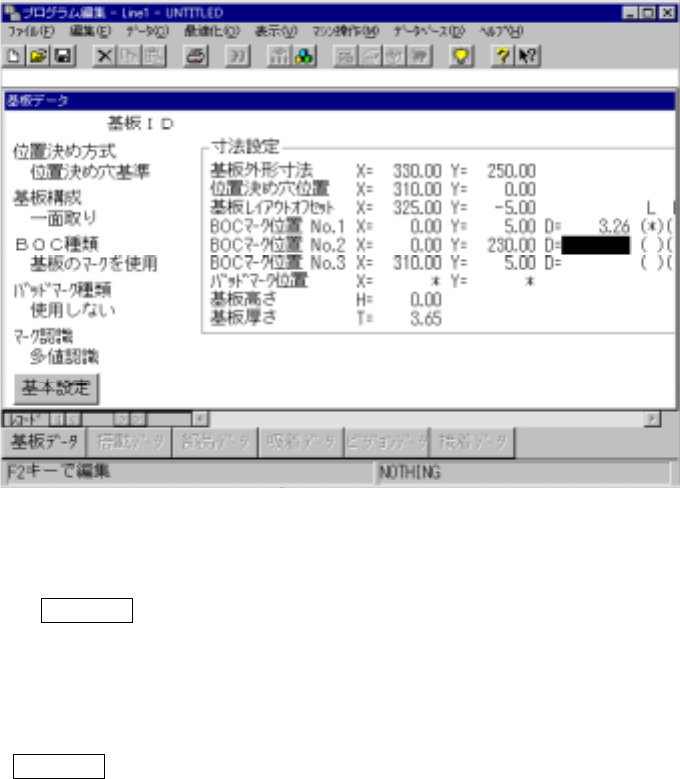

図
図図
図 5-4-3
ユーザ指定テンプレ
ユーザ指定テンプレユーザ指定テンプレ
ユーザ指定テンプレートのティーチング
ートのティーチングートのティーチング
ートのティーチング
② ＨＯＤの CAMERA キーを押下して，ティーチングを行います。
この時点でカメラがマークのＸＹ座標に移動し，モニタ画面にティーチングしたい（覚え込
ませたい）パターンが映し出されます。モニタ画面にティーチングしたいパターンが無い場
合には，入力した座標が正しいかどうか確認して下さい。
また，CAMERA キーが押下された場合にはエラー音が鳴り，認識のティーチングを行う事が
出来ません。
5 - 18
③ スケール枠（テンプレート設定枠）のティーチングを行います。
スケール枠を上面，左面，下面及び右面の順に上下左右矢印キー（FAST キーによりスケール
枠の移動速度が変化します）を使用して調整し，入力します。
ここで，自動的にマークを認識し，補正に必要なデータを取得します。
**********
**********
マークに関する情報を変えずに，検出枠のみをティーチングし直したい場合は，ＨＯＤの
NEXT キーを押下すると③の操作を省略する事が出来ます。
この場合，マークの認識が新規である時には NEXT キーは無効となります。
自動的にマーク周辺のノイズカットレベルを取得しモニタに表示します。
マークがきちんと見え，且つ周辺のノイズがなるべく少なくなる様にＨＯＤの↑キー，↓
キー（ＸＹ移動上下矢印キー）で調整します。
調整が終了したら ENTER キーを押下します。
カメラ画像と長方形の枠が表示されます。
パッド印刷部
始めに上面及び左面のスケール枠を設定します。
認識させたい上面及び左面（矢印部の辺を移動さ
せ
る）を設定します。
設定が出来たら
ENTER
キーを押下します。
画面下に
”Set Left-Top Point”
が表示されます。
同様に，下面及び右面のスケール枠を設定します。
調整が出来たら
ENTER
キーを押下します。
画面下に
“ Set Right-Bottom Point“
が表示されます。
注意
注意注意
注意 :
