6 – 106 表 表 表 表 6-7-1-2 部品返却／廃棄条件 部品返却／廃棄条件 部品返却／廃棄条件 部品返却／廃棄条件 荷姿 条件１ 条件2 返却 廃棄 32mm フィーダ − ○ 外形サイズ短辺 1mm 以下 問合わせ *1 テープ 以外 外形サイズ短辺 1mm 以上 ○ ○ *2 外形サイズ短辺 1mm 以下 問合わせ *1 バルク − 外形サイズ短辺 1mm 以上 ○ ○ *2 ホルダ ○ ○ *2 MTC ○ ○…
6 – 105
6-7.
検査
検査検査
検査
実部品をヘッド装着後，各ハードウェアにて各種検査を行います。
◇機能選択は、＜生産ダイアログ＞メニューの「ツール」→「検査」選択後、サブメニューより
各モードを選択します。
表
6-7-1
サブメニュー
サブメニュー
サブメニュー
内 容
ﾍﾞﾘﾌｧｲ単独検査 ﾍﾞﾘﾌｧｲ単独検査を行います｡*1
1
ﾍﾞﾘﾌｧｲ単独検査 ﾍﾞﾘﾌｧｲ単独検査を行います｡*1
2
レーザー高さ検査
レーザー高さ検査
を行います｡
SOT単独検査 SOT単独検査を行います｡
ツール
検査
3
SOT単独検査 SOT単独検査を行います｡
：工場出荷のｵﾌﾟｼｮﾝ設定となります｡
6-7-1.
ベリファイ単独検査／連続検査（オプション）
ベリファイ単独検査／連続検査（オプション）ベリファイ単独検査／連続検査（オプション）
ベリファイ単独検査／連続検査（オプション）
本機能は、工場出荷時のオプション設定となります。
6-7-1-1.
ベリファイ検査機能
ベリファイ検査機能ベリファイ検査機能
ベリファイ検査機能
ベリファイ検査には、「連続検査」「単独検査」の２つのモードがあります。
以下に各モードの機能を示します。
表
表表
表 6-7-1-1 検査モード内容とメニュー
検査モード内容とメニュー検査モード内容とメニュー
検査モード内容とメニュー
ツールメニュー 動作モード 動作内容
ベリファイ単独検査 単独検査
連続検査モードでエラーになった部品を個別に検査します。
ベリファイ連続検査
連続検査
生産プログラムデータ内の全部品／条件一致した部品を検査しま
す。
◆ 検査に何らかの要因で失敗した部品は、単独モードにて個別に検
査を行うことが可能です。
6-7-1-2.諸動作
諸動作諸動作
諸動作
①
吸着に使用するヘッド
吸着に使用するヘッドの選択については自動的にヘッドが選択されます。既に装着済みのノ
ズルを優先しノズル交換が少なくなるようヘッドを使用していきます。ノズルの装着状況に
よっては検査毎に、ヘッドが異なることがあります。
②
対象部品
対象とする部品は角チップです。
③
検査後の部品返却
検査後の部品を元の位置に戻す場合と、破棄する場合があります。下記（表
6-7-1-2
）に示す
ように荷姿によって異なります。廃棄する場所は部品データの「部品廃棄」の設定に基づき
廃棄します。また廃棄方法が「
IC
回収ベルト」「
部品保護
」に設定されている場合は、設
定に基づき廃棄します。
◇１
mm
以下の部品は、返却時に部品立ちになってしまったり、裏返ったりする可能性も
あるため“図
6-7-1-2-1
「廃棄問い合わせダイアログ」”によって動作を選択します。
6 – 106
表
表表
表
6-7-1-2
部品返却／廃棄条件
部品返却／廃棄条件部品返却／廃棄条件
部品返却／廃棄条件
荷姿 条件１ 条件2 返却 廃棄
32mm
フィーダ
−
○
外形サイズ短辺
1mm
以下
問合わせ
*1
テープ
以外
外形サイズ短辺
1mm
以上
○
○
*2
外形サイズ短辺
1mm
以下
問合わせ
*1
バルク
−
外形サイズ短辺
1mm
以上
○
○
*2
ホルダ
○
○
*2
MTC
○
○
*2
MTS
○
○
*2
スティック
−
○
*1 ダイアログを表示して、部品を返却するか破棄するかを選択します。連続測定時には開始前に問い合わせを
行います。
*2 廃棄方法が「
IC
回収
ベルト」「部品保護」の場合は、廃棄を行います。
④
吸着する供給装置の選択
同一部品に複数の供給装置（吸着データ）がある場合、デフォルトでは最初に入力したデー
タから部品を吸着します。
単独検査のみ供給装置を意図的に変更することも可能です。（図
6-7-1-3-2
参照）
⑤
吸着座標の変更
吸着がうまくいかない場合などに、手入力やＨＯＤデバイスを使用して座標ティーチングを
行い吸着座標を変更します。
⑥
手動吸着
吸着データがない場合に部品を手動でノズルに装着することができます。この場合、吸着座
標は入力不可となります。また、フィーダも操作できません。
図
図図
図
6-7-1-2-1
廃棄問い合わせダイアログ
廃棄問い合わせダイアログ廃棄問い合わせダイアログ
廃棄問い合わせダイアログ
6 – 107
6-7-1-3.ベリファイ単独検査
ベリファイ単独検査ベリファイ単独検査
ベリファイ単独検査
6-7-1-3-1.検査部品セレクトダイアログ
検査部品セレクトダイアログ検査部品セレクトダイアログ
検査部品セレクトダイアログ
生産メニューの「ツール」→「検査」→「ベリファイ単独検査」を選択すると以下のダイアログ
が表示されます。
◇部品名のコンボボックス内には部品データでベリファイ「する」が設定されている角チップが
一覧表示されます。
ここで検査を実行する部品の選択を行います。

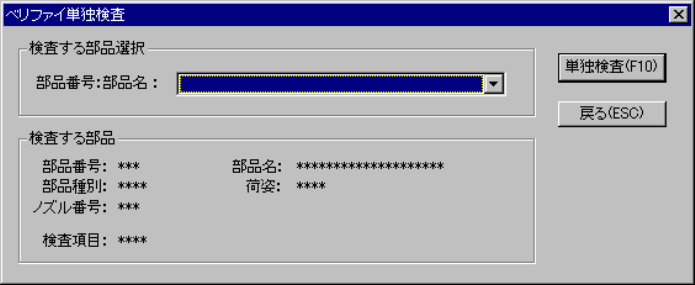

図
図図
図
6-7-1-3-1
ベリファイ単独検査部品セレクトダイアログ
ベリファイ単独検査部品セレクトダイアログベリファイ単独検査部品セレクトダイアログ
ベリファイ単独検査部品セレクトダイアログ
