6 – 90 6-4-14-4. 基板搬出中ダイアログ 基板搬出中ダイアログ 基板搬出中ダイアログ 基板搬出中ダイアログ 基板搬出ダイアログに て、 ＜ＳＴＡＲＴ＞ スイッチが 押下された場合 、 基板搬出中ダイアログが 表示され、基板を搬出します。搬出動作が完了すると、生産を開始します。 図 図 図 図 6-4- 14-4 基板搬出中ダイアログ 基板搬出中ダイアログ 基板搬出中ダイアログ 基板搬出中ダイアログ …
6 – 89
6-4-14-3.
生産開始（新規生産）ダイアログ
生産開始（新規生産）ダイアログ生産開始（新規生産）ダイアログ
生産開始（新規生産）ダイアログ
生産開始前処理ダイアログ（継続生産ファイルがある場合）で、「継続生産を行わない」「再ク
ランプ後生産」を選択した場合、または、生産開始前処理（継続生産ファイルがない場合）で、
「再クランプ後生産」を選択した場合、生産再開（新規生産）ダイアログが表示されます。
図
図図
図 6-4-14-3 生産開始（新規生産）ダイアログ
生産開始（新規生産）ダイアログ生産開始（新規生産）ダイアログ
生産開始（新規生産）ダイアログ
ここで、＜ＳＴＡＲＴ＞スイッチを押すと選択された動作を開始します。
ここで、＜ＳＴＯＰ＞スイッチを押すと、生産アイドル状態に戻ります。
◇ ここで、「搭載追尾後、生産を再開する。」を選択して、＜ＳＴＡＲＴ＞
キーを押すと搭載追尾を実行します。
搭載追尾により生産開始点（生産条件の「再開位置」の項で指定した位置。
ただし、回路Ｎo.またはステップＮo.のどちらかでも“０”が入力されていると第一回路の先
頭から生産を開始します。）が搭載されているか否かを目視により確認してください。
搭載追尾後、生産開始ダイアログが表示されます。
◇ ここで、「搭載追尾を行わず、すぐに生産を開始する。」を選択して、＜
ＳＴＡＲＴ＞スイッチを押すと、生産開始点（生産条件の「再開位置」の項で指定した位置。
ただし、回路Ｎo.またはステップＮo.のどちらかでも“０”が入力されていると第一回路の
先頭から生産を開始します。）より、すぐに生産を開始します。
6 – 90
6-4-14-4.
基板搬出中ダイアログ
基板搬出中ダイアログ基板搬出中ダイアログ
基板搬出中ダイアログ
基板搬出ダイアログにて、＜ＳＴＡＲＴ＞スイッチが押下された場合、基板搬出中ダイアログが
表示され、基板を搬出します。搬出動作が完了すると、生産を開始します。
図
図図
図 6-4-14-4 基板搬出中ダイアログ
基板搬出中ダイアログ基板搬出中ダイアログ
基板搬出中ダイアログ
ここで、＜ＳＴＯＰ＞スイッチを押すと、基板搬出動作を中断し、生産アイドル状態に戻り
ます。
6-4-14-5.
再クランプ中ダイアログ
再クランプ中ダイアログ再クランプ中ダイアログ
再クランプ中ダイアログ
生産開始前処理ダイアログにて、「再クランプ後生産」が選択されて、＜ＳＴＡＲＴ＞スイッチ
が押下された場合、再クランプ中ダイアログが表示され、基板を再クランプします。搬出動作が
完了すると、継続生産の場合、生産を開始します。継続生産でない場合は、生産開始（新規生産）
ダイアログが表示されます。
図
図図
図 6-4-14-5 再クランプ中ダイアログ
再クランプ中ダイアログ再クランプ中ダイアログ
再クランプ中ダイアログ
ここで、＜ＳＴＯＰ＞スイッチを押すと、再クランプ動作を中断し、生産アイドル状態に戻
ります。
6 – 91
6-4-14-6.
生産開始
生産開始生産開始
生産開始ダイアログ
ダイアログダイアログ
ダイアログ
生産開始（新規生産）処理前ダイアログにて「搭載追尾後、生産を再開する」を選択した場合、
生産開始ダイアログが表示され、生産開始前に生産を開始するか確認をします。
図
図図

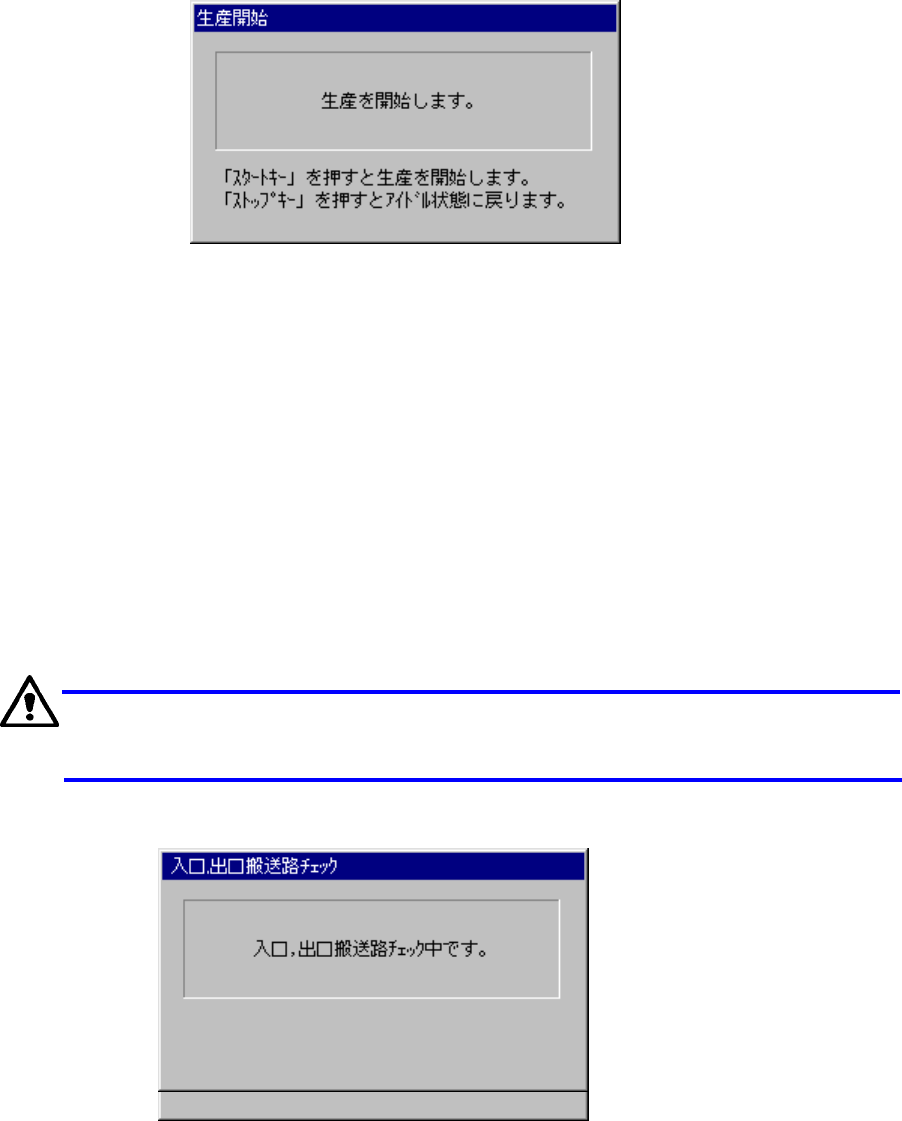

図 6-4-14-6 生産開始ダイアログ
生産開始ダイアログ生産開始ダイアログ
生産開始ダイアログ
ここで、＜ＳＴＡＲＴ＞スイッチを押すと生産が再開されます。
ここで、＜ＳＴＯＰ＞スイッチを押すと、生産アイドル状態に戻ります。（搬送路上に
基板がクランプ状態であればクランプを解除します。）
6-4-14-7.
入口
入口入口
入口
,
出口搬送路チェックダイアログ
出口搬送路チェックダイアログ出口搬送路チェックダイアログ
出口搬送路チェックダイアログ
生産開始処理前ダイアログ［図 6-4-14(a)∼(b)］にて基板搬出動作、再クランプの動作前に、あ
るいは、新規生産動作前に、入口,出口搬送路チェックダイアログが表示され、生産開始前に入
口,出口の搬送路上のセンサ間に基板が残っていれば、自動でセンサ上にセットします。
ただし、前回生産にて、入口,出口の搬送動作中のエラー発生後の生産開始時でないとこの機能
は動作しません。
また、既に、センサ上にある場合も動作しません。
この機能は､第11章オプションの「生産（機能2）図11-4-4」の「IN/OUT基板センサ自動チェッ
クしない」にチェックすると、生産開始時に基板のチェックを行わなくなります。
図 6-4-14-7 入口,出口搬送路チェックダイアログ
ここで、＜ＳＴＡＲＴ＞スイッチを押すと生産アイドル状態に戻ります。
