1 - 21 1-2. 基本構成及び各部の名称 基本構成及び各部の名称 基本構成及び各部の名称 基本構成及び各部の名称 1-2-1. 全体図 全体図 全体図 全体図 ② 図 図 図 図 1-2-1-1 正面図 正面図 正面図 正面図 図 図 図 図 1-2-1-2 右側面図 右側面図 右側面図 右側面図 ① ビジョンモニタ ⑤ トラックボール ② 液晶ディスプレイ ⑥ シグナルライト ③ HOD ユニット ⑦ メインスイッチ ④ キーボ…
1 - 20
1. 認識時，マークは上記方向の角度であること。
ただし，非マトリクス基板の“回路毎のマークを使用”を指定した場合，基準回路のマークが
全て上記方向の角度で，回路配置が 90°単位に配置されていればマーク認識が可能。
2. 一枚の基板内のフィデューシャルは，同一形状でかつ，同一の大きさであること推奨。
3. 処理は銅箔及び半田メッキが認識可能。
4. 最大登録数
基板マーク 1組（２マークまたは３マーク）
IC マーク 50 組（２マークペア）
5. 登録可能な項目
マーク番号
重心検出ウィンドウ
検出時の正転／反転の区別
マーク形状
外形寸法
プロジェクション有効値
整合性
6. 認識用マークが無い場合は，ユーザ指定テンプレートを登録することによりマーク認識が
可能。
図
図図
図 1-1-7-3
クリアランスエリア
認識マーク
0.5 mm 以上
0.5 mm 以上
0.5 mm 以上
注意
注意注意
注意 :
1 - 21

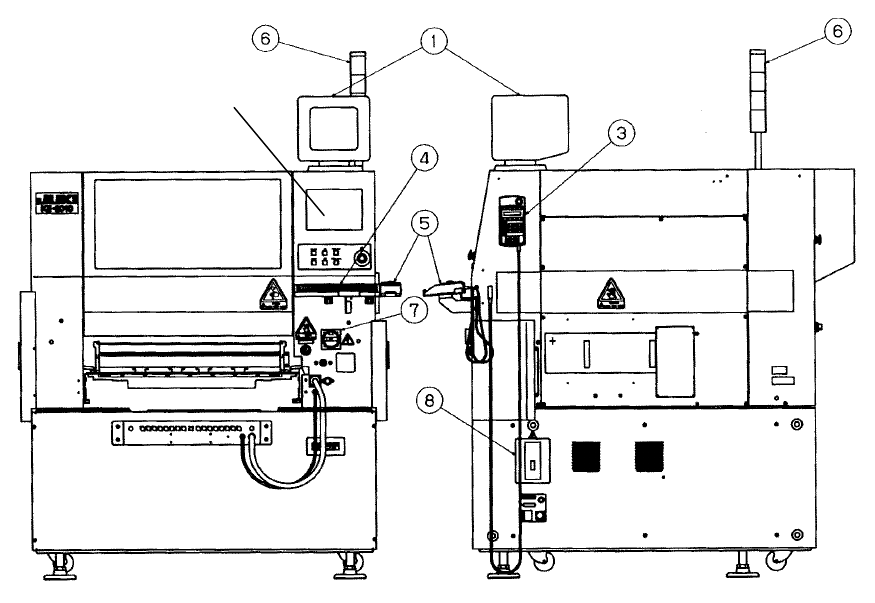

1-2. 基本構成及び各部の名称
基本構成及び各部の名称基本構成及び各部の名称
基本構成及び各部の名称
1-2-1.
全体図
全体図全体図
全体図
②
図
図図
図
1-2-1-1
正面図
正面図正面図
正面図
図
図図
図
1-2-1-2
右側面図
右側面図右側面図
右側面図
①
ビジョンモニタ
⑤
トラックボール
②
液晶ディスプレイ
⑥
シグナルライト
③
HOD
ユニット
⑦
メインスイッチ
④
キーボード
⑧
ノーヒューズブレーカ
1 - 22
図
図図
図
1-2-1-3
①
ATC
ユニット
④基板搬送ユニット
②ヘッドユニット
⑤フィーダバンクユニット
③
X-Y
ユニット
①
④
⑤
②
③
