4 - 71 ① タイプ スティックフィーダのタイプを設定します。 ② チェンジャタイプ スティックチェンジャのタイプを設定します。 スティックフィーダのタイプでチェンジャを設定した場合のみ設定できます。
4 - 70
4-7-3.
タックコントロール部（荷姿ページ）
タックコントロール部（荷姿ページ）タックコントロール部（荷姿ページ）
タックコントロール部（荷姿ページ）
1)
テープが選択された場合
テープが選択された場合テープが選択された場合
テープが選択された場合
① テープ巾
テープ巾テープ巾
テープ巾
テープ巾
をラジオボタンで選択入力します。
② 送りピッチ
送りピッチ送りピッチ
送りピッチ
テープの送りピッチをコンボボックスで選択入力します。
テープ巾との組み合わせで、フィーダノックピンの制御に必要です。
また、コンボボックスの選択項目は、テープ巾により選択可能な送りピッチが表示されま
す。
③ 部品供給角度
部品供給角度部品供給角度
部品供給角度
テープの供給方向に対して部品がどの角度で封入されているかを指定します。ラジオボ
タンで選択入力します。その他の部品を選択した場合は、エディットフィールドに角度
を入力してください。（0° ∼359°）
4-7-9. 部品供給角度定義参照。
3) スティックが選択された場合
スティックが選択された場合スティックが選択された場合
スティックが選択された場合
4 - 71

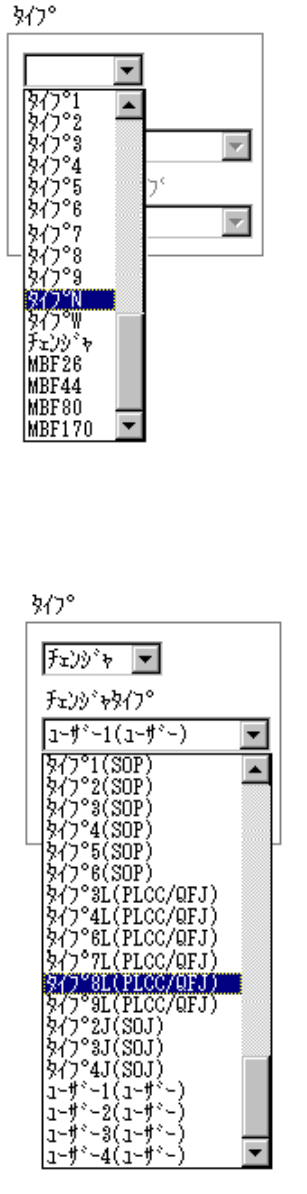

① タイプ
スティックフィーダのタイプを設定します。
② チェンジャタイプ
スティックチェンジャのタイプを設定します。
スティックフィーダのタイプでチェンジャを設定した場合のみ設定できます。
4 - 72
③ ベルトフィーダタイプ
ベルトフィーダのタイプを設定します。
スティックフィーダのタイプでベルトを設定した場合のみ設定できます。
④ フィード待ち時間
部品を吸着後、次の部品が吸着可能となるまでの待ち時間に対する割合を設定します。
各タイプにより設定された値があり、この設定値に対しての%で指定します。
⑤ 部品供給角度
部品の供給角度をラジオボタンで設定します。
その他の部品を選択した場合は、エディットフィールドに角度を入力してください。
(0°∼ 359°)
