3 - 24 3-6-8. 制御データファイル保管 制御データファイル保管 制御データファイル保管 制御データファイル保管 本機の制御に使用される基本的な制御データをフロッピーディスクに保管します。 ここで保管されるデータは、以下の用途に使用する重要なデータです。 ・ EPU （外部プログラム編集ユニット）を機械本体に合せた仕様で動作させます。 ・障害発生時に機械固有の状況を把握します。 ここでは、以下のようにウィザードを使…
3 - 23
3-6-7-5. マシンセットアップ
マシンセットアップマシンセットアップ
マシンセットアップ
マシンセットアップ情報を印刷します。
メニューバーの「ファイル」→「印刷」→「セットアップ」で下のようなダイアログボックスが現れます。
・ ＜印刷＞ボタンを押すと印刷を開始します。
・ ＜ﾃｷｽﾄﾌｧｲﾙ＞ボタンを押すと、ファイル保存用のダイアログが表示されますので、パスとフ
ァイル名を指定し、＜保存＞ボタンを押すとテキスト形式のファイルとして出力されます。
・ ＜取り消し＞ボタンを押すと印刷メニュー選択前の状態に戻ります。
3-6-7-6. 操作オプション
操作オプション操作オプション
操作オプション
操作オプション情報を印刷します。
メニューバーの「ファイル」→「印刷」→「操作オプション」で下のようなダイアログボックスが現れま
す。
・ ＜印刷＞ボタンを押すと印刷を開始します。
・ ＜ﾃｷｽﾄﾌｧｲﾙ＞ボタンを押すと、ファイル保存用のダイアログが表示されますので、パスとフ
ァイル名を指定し、＜保存＞ボタンを押すとテキスト形式のファイルとして出力されます。
・ ＜取り消し＞ボタンを押すと印刷メニュー選択前の状態に戻ります。
)
))
)
3 - 24
3-6-8. 制御データファイル保管
制御データファイル保管制御データファイル保管
制御データファイル保管
本機の制御に使用される基本的な制御データをフロッピーディスクに保管します。
ここで保管されるデータは、以下の用途に使用する重要なデータです。
・EPU（外部プログラム編集ユニット）を機械本体に合せた仕様で動作させます。
・障害発生時に機械固有の状況を把握します。
ここでは、以下のようにウィザードを使用しておりますので、説明に従って操作を進めて下さい。
3-6-8-1. 作業選択
作業選択作業選択
作業選択
通常ここでは、制御データファイルの保存のみが選択可能となっています。
・制御データを保存する場合には、〈次へ(N)＞〉をボタンを押して下さい。
・〈キャンセル〉ボタンを押すと、制御データの保存は中断されます。
3-6-8-2. 保存先選択
保存先選択保存先選択
保存先選択
ここでは、フロッピーディスクを選択します。
)
3 - 25

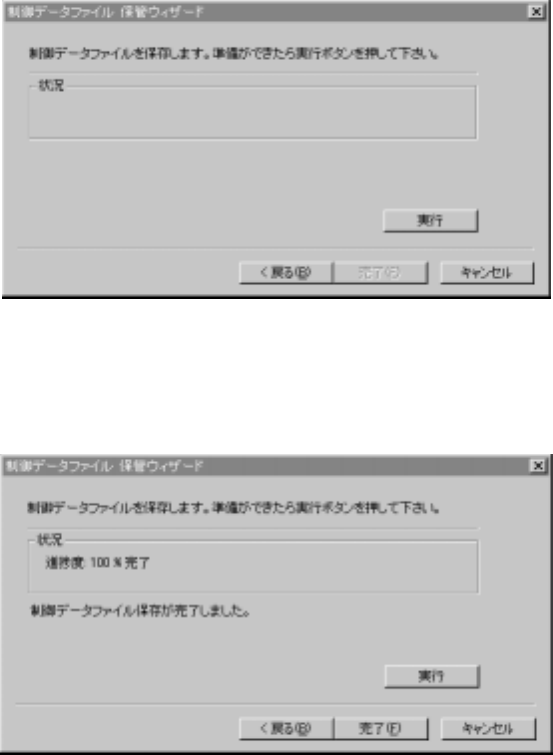

3-6-8-3. 保存開始
保存開始保存開始
保存開始
ここで、〈実行〉ボタンを押すと制御データをフロッピーディスクへ保管します。
3-6-8-4. 保存完了
保存完了保存完了
保存完了
処理が終了しますとダイアログが以下のような表示に変わりますので、〈完了〉ボタンを押して、フ
ロッピーディスクを抜いて大切に保管して下さい。
