6 – 109
6-7-1-3-3.
単独検査中ダイアログ
単独検査中ダイアログ単独検査中ダイアログ
単独検査中ダイアログ
“図
6-7-1-3-3.
「単独検査実行ダイアログ」”を実行すると以下のダイアログが表示されます。
図
図図
図 6-7-1-3-3 単独検査中ダイアログ
単独検査中ダイアログ単独検査中ダイアログ
単独検査中ダイアログ
・
検査中の部品
検査中の部品の内容を表示します。
・
検査中の値
検査項目、規格値、許容値の上限下限と現在の動作状態を表示します。
6 – 110
6-7-1-4.
ベリファイ連続検査
ベリファイ連続検査ベリファイ連続検査
ベリファイ連続検査
6-7-1-4-1.
連続検査実行ダイアログ
連続検査実行ダイアログ連続検査実行ダイアログ
連続検査実行ダイアログ

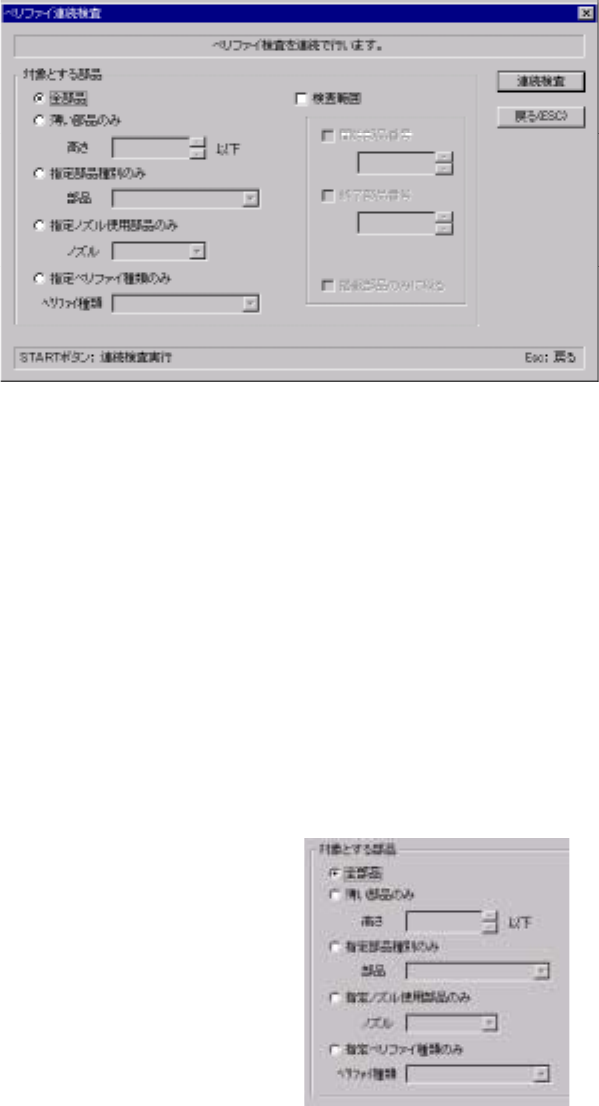

生産メニューの「ツール」→「検査」→「ベリファイ連続検査」を選択すると以下のダイアログ
が表示されます。
◇
検査の対象とする部品の条件を設定します。
図
図図
図 6-7-1-4-1 連続検査実行ﾀﾞｲｱﾛｸﾞ
連続検査実行ﾀﾞｲｱﾛｸﾞ連続検査実行ﾀﾞｲｱﾛｸﾞ
連続検査実行ﾀﾞｲｱﾛｸﾞ
・ 対象とする部品
部品データの中からある条件に一致した部品だけを検査する場合に設定します。
① 全部品
すべての部品データを検査します。
② 薄い部品のみ
部品高さがエディットボックスに設定された以下の値の部品のみ検査します。
③ 指定部品種別のみ
コンボボックスに選ばれた部品種別のみ検査します。
④ 指定ノズル使用部品のみ
コンボボックスに選ばれたノズルを使用する部品のみ検査します。
⑤ 指定ベリファイ種類のみ
指定したベリファイ種類（抵抗、コンデンサ、極性）
の部品のみ検査します。
図
図図
図
6-7-1-4-2
対象とする部品
対象とする部品対象とする部品
対象とする部品
6 – 111

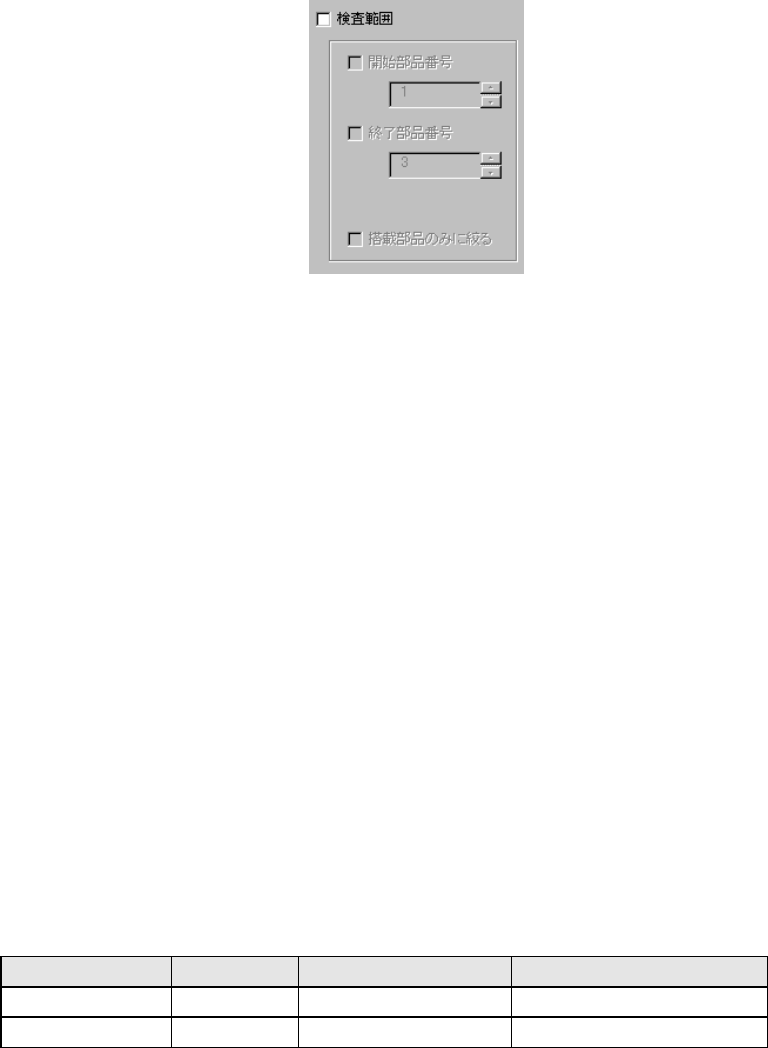

・検査範囲
対象する部品の条件からさらに、ある部品番号に絞って検査を行う場合にチェックします。
◇ チェックを行うと以下の内容が指定できるようになります。
図
図図
図
6-7-1-4-
3
検査範囲
検査範囲検査範囲
検査範囲
①
開始部品番号
検査を開始させる部品データの番号を指定する場合にチェックします。
チェックを行いエディットボックスの開始部品番号を変更します。
②
終了部品番号
検査を終了させる部品データの番号を指定する場合にチェックします。
チェックを行いエディットボックスの終了部品番号を変更します。
③
搭載部品のみに絞る
搭載データで指定されている部品データのみに限定する場合にチェックします・
＜連続検査＞ボタン
連続検査を開始します。
＜戻る＞ボタン
元の画面に戻ります。
■ ショートカットキー
連続検査結果画面では、以下のショートカット操作を行うことができます。
表
表表
表
6-7-1-4-1
ショートカットキー
ショートカットキーショートカットキー
ショートカットキー
キーボード
オペパネキー
HOD
キー
動作
−
START
−
連続検査開始
ESC
−
−
戻る
