4 - 166
4-12-2-3
測定実行時の諸動作について
測定実行時の諸動作について測定実行時の諸動作について
測定実行時の諸動作について
①
吸着に使用するヘッド
吸着に使用するヘッドの選択については自動的にヘッドが選択されます。既に装着済みのノズ
ルを優先しノズル交換が少なくなるようヘッドを使用していきます。ノズルのヘッド装着状況
によっては測定毎に吸着するヘッドが異なることがあります。
②
測定後の部品返却
測定後の部品を元の位置に戻す場合と、破棄する場合があります。下表に示すよう荷姿によっ
て異なります。廃棄する場所は部品データの「部品廃棄」の設定に基づき廃棄します。また廃
棄方法が「ＩＣ回収ベルト」「部品保護」に設定されている場合は、設定に基づき廃棄します。
１
mm
以下の部品は、返却時に部品立ちになってしまったり、裏返ったりする可能性もあるた
め問い合わせによって動作を選びます。
表
表表
表
4-12-2-3
部品返却／廃棄条件
部品返却／廃棄条件部品返却／廃棄条件
部品返却／廃棄条件
荷姿
荷姿荷姿
荷姿
条件１
条件１条件１
条件１
条件
条件条件
条件
2
返却
返却返却
返却
廃棄
廃棄廃棄
廃棄
32mm
フィーダ
○
外形サイズ短辺
1mm
以下
問合わせ
*1
テープ
以外
外形サイズ短辺
1mm
以上
○
○
*2
外形サイズ短辺
1mm
以下
問合わせ
*1
バルク
外形サイズ短辺
1mm
以上
○
○
*2
ホルダ
○
○
*2
ＭＴＣ
○
○
*2
ＭＴＳ
○
○
*2
スティック
○
*1
ダイアログを表示して、部品を返却するか破棄するかを選択します。連続測定時には
開始前に問い合わせを行います。
*2
廃棄方法が「ＩＣ回収ベルト」「部品保護」の場合は廃棄を行います。
③
吸着する供給装置の選択
同一部品に複数の供給装置（吸着データ）がある場合、デフォルトでは最初に入力したデータ
から部品を吸着します。単独測定のみ供給装置を意図的に変更することも可能です。
④
吸着座標の変更
吸着がうまくいかない場合などに、手入力やＨＯＤデバイスを使用して座標ティーチングを行
い吸着座標を変更します。
⑤
手動吸着
吸着データがない場合に部品を手動でノズルに装着することができます。この場合、吸着座標
は入力不可となります。また、フィーダも操作できません。
4 - 167
4-12-2-4
測定の操作
測定の操作測定の操作
測定の操作

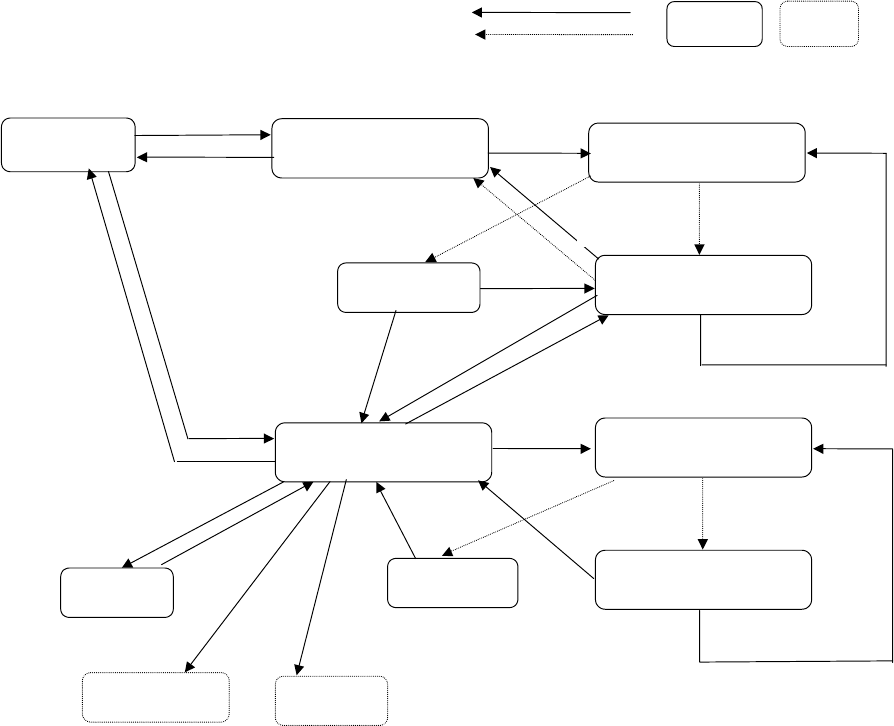

4-12-2-4-1
測定時の状態遷移
測定時の状態遷移測定時の状態遷移
測定時の状態遷移
単独／連続測定は、以下のように画面および状態が遷移します。
ユーザー操作
メニュー選択
連続測定条件ダイアログ
単独測定条件ダイアログ
連続測定中ダイアログ
連続測定結果イアログ
単独測定中ダイアログ
単独測定結果イアログ
連続測定メニュー
確定/次部品
中止
連続測定
単独測定
戻る（連続測定のとき)
測定エラー表示
はい
エラ
ー
正常
戻る
戻る
単独測定メニュー
再測定
全部品終了
測定エラー表示
確認
エラー
正常
いいえ
確定
ティーチング
HOD ﾃﾞﾊﾞｲｽｷｰ
ENTER/CANCEL
START
STOP
START
フィーダーノック
吸着位置変更
フィード
PREV/NEXT
処理のみ
ダイアログ
処理状態
単独測定
取消
4 - 168
4-12-2-4-2
単独測定
単独測定単独測定
単独測定
•
メニューから
「
単独測定」を選択すると，単独測定条件画面が表示されます。
•
測定条件画面で測定項目を設定します。
•
＜単独測定＞（Ｆ１０キー）ボタンを選択すると測定が実行され，測定が終了すると測定結
果が表示されます。
•
測定結果画面で＜確定＞（Ｆ８キー）を選択すると，測定結果が部品データに取り込まれ測
定条件画面に戻ります。
•
測定結果画面で＜取消＞（
ESC
キー）を選択すると，測定結果の取り込みを行わず測定画面
に戻ります。
•
単独測定条件画面で吸着位置の手入力とティーチング入力が可能です。「ティーチング結果
を吸着データに反映する」をチェックすると吸着データに取り込むことができます。
•
測定条件画面で
HOD
の
NEXT
，
PREVIOS
または，Ｆ５キー，Ｆ６キーによる代替部品へ
の移動が可能です。
(1)
単独測定条件設定
メニューから
「
単独測定」を選択すると、以下の単独測定条件を設定するダイアログが表示さ
れます。

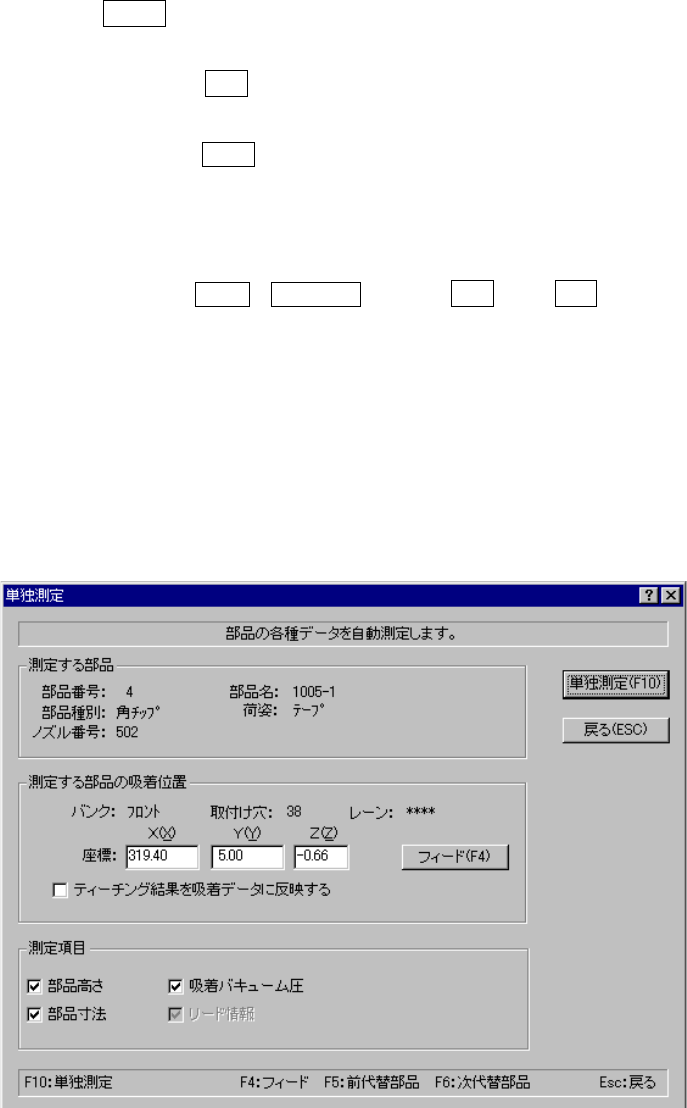

図
図図
図
4-12-2-4-2-1
単独測定条件設定ダイアログ
単独測定条件設定ダイアログ単独測定条件設定ダイアログ
単独測定条件設定ダイアログ
