コプラナリティエラー詳細
１．ＶＣＳモニターのコプラナリティ結果表示詳細

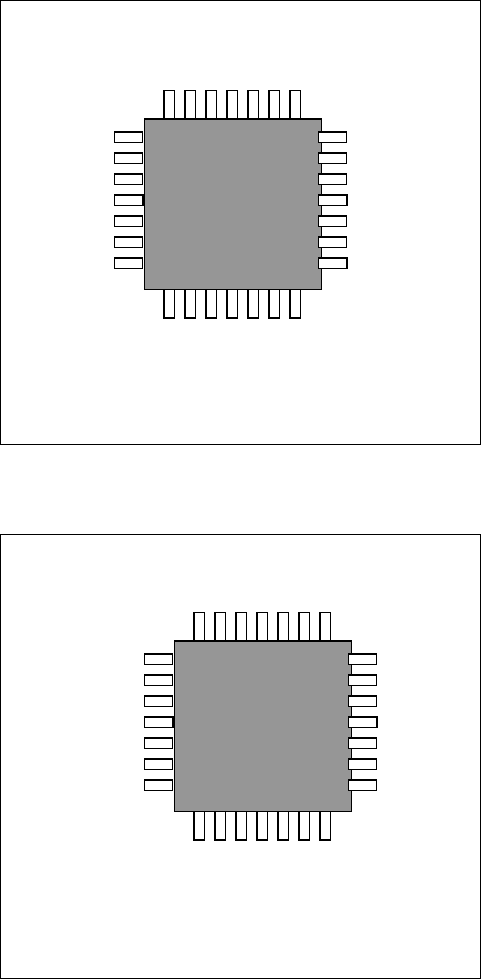

コプラナリティセンサにて部品端子計測した結果は本体モニター以外に下記に示すよう
にＶＣＳモニターに表示されます。表示は正常終了した場合、及び計測エラーが発生した
場合です。
■正常計測時
■エラー発生時
COPLA
_
O
K
MJGFABS
FABSFABS
FABS
COPLA_ERROR:1
11
1
3080
30803080
3080
287
２．コプラナリティエラー詳細
ＭＪＧ Ｅｒｒ
ＥｒｒＥｒｒ
Ｅｒｒ
ＣＯＰＬＡ＿ＥＲＲＯＲ： ＥｒｒＣｏｄｅ
ＥｒｒＣｏｄｅＥｒｒＣｏｄｅ
ＥｒｒＣｏｄｅ
Err Err
Code
エラー内容 エラー発生要因
21‐1000 ｿﾌﾄｳｪｱ動作環境異常
15−1010 PC 内ﾒﾓﾘ異常
17−1060 ｾﾝｻﾍｯﾄﾞ内ﾚｰｻﾞﾀﾞｲｵｰﾄﾞの異常
20−1070 信号処理ﾎﾞｰﾄﾞ内ﾒﾓﾘ異常
電源の再投入により正常動作復帰しない場合
はセンサの故障が考えられます。
18−1080 ｾﾝｻｹｰﾌﾞﾙ未接続 ｺﾌﾟﾗ用ｾﾝｻｹｰﾌﾞﾙ
※１
の接触不良が考えられま
す。電源を再投入して下さい。
19−1090 ｾﾝｻﾍｯﾄﾞ内ｽｷｬﾅが定常回転状態
でない
・ ｾﾝｻﾍｯﾄﾞへ DC24V の供給がなされていない
・ センサのスキャナー回転を停止している。
以上に問題がなく電源の再投入により正常動
作復帰しない場合はセンサの故障と考えられ
ます。
FSYS
17−1100 ﾚｰｻﾞの消灯
ｺﾌﾟﾗ用ｾﾝｻｹｰﾌﾞﾙ
※１
の接触不良が考えられま
す。
12−2010 センサ高さ調整中に不正コマン
ドの受信
ｺﾌﾟﾗ 232C ｹｰﾌﾞﾙ
※
2
の接触不良が考えられま
す。
12−2030 ｺﾏﾝﾄﾞ送信時の識別子が不正 ・マウンターソフトウェアの不具合
12−2040 計測実行後 10s 以内に測定開始
信号を認識できなかった
・ｺﾌﾟﾗ I/F ｹｰﾌﾞﾙ
※３
の接触不良
・XMP 中継基板からｴﾝｺｰﾀﾞｰﾊﾟﾙｽが出力されて
いない事が考えられます。
・キャリー中継基板からスタートトリガが出力
されていない事が考えられます。
12−2050 不正ｺﾏﾝﾄﾞの発行
入力範囲外ﾊﾟﾗﾒｰﾀの設定
マウンターソフトウェアの不具合
12−2060 部品情報登録なし
測定画像なし
マウンターソフトウェアの不具合
（測定が完了する前に他のコマンドをセンサ
に送信）
FOPE
12−2070 不適切な測定モードが選択され
ている
測定モードが適していません。部品と測定モ
ードの整合性を確認して下さい。
FCOP
1−3000 ｺﾌﾟﾗﾅﾘﾃｨ測定値が判定許容値を
超えている
異常ではありません。VGA 切替器による画
像表示や「操作オプション」により「エラー
時一時停止」を設定し詳細情報出力を用いて
ｴﾗｰ端子を確認下さい。
288
FPOS
2−3010 端子位置ずれ量が判定許容値を
超えている
計測中に部品がすべった時に発生する事が
考えられます。
3−3020 測定画像に端子らしきものが
存在しない
（測定画像が真っ暗）
計測可能な高さ範囲を逸脱し
ている
部品落下など部品を吸着せずに計測した時
に本エラーは発生します。
部品高さを間違えて入力した時に発生する
事が考えられます。
3−3030 測定画像枠から部品画像がはみ
出している
移動中に部品がすべり正常な計測ができな
かった事が考えられます。
部品外形寸法を間違って入力された時に発
生する事が考えられます。
3−3040 端子の存在位置が部品情報に対
して著しく異なる
部品情報が異なった時に発生します。
3−3060 設置校正ｺﾏﾝﾄﾞ MSP パラメータでゲージブロックにより組
付け調整を実施の際、ゲージブロックが正し
く吸着されてい時に発生する事が考えられ
ます。
6−3110 部品が測定可能範囲よりもセン
サに接近している
入力されている部品高さが実際の部品高さ
と異なる時に発生する事が考えられます。
入力されている部品高さを確認下さい。
FNUM
7−3120 部品が測定可能範囲よりもセン
サから離れている
入力されている部品高さが実際の部品高さ
と異なる時に発生する事が考えられます。
入力されている部品高さを確認下さい。
FLIN
4−3070 ｺﾘﾆｱﾘﾃｨ測定値が判定許容値を
超えている
異常ではありません。VGA 切替器による画
像表示や「操作オプション」により「エラー
時一時停止」を設定し詳細情報出力を用いて
ｴﾗｰ端子を確認下さい。
