13 - 9
13-2-7. 搬送プーリ
搬送プーリ搬送プーリ
搬送プーリ
プーリがスムーズに回転するか確認して下さい。
交換が必要な場合，以下の方法で交換して下さい。
(1)
搬送プーリの交換
1)

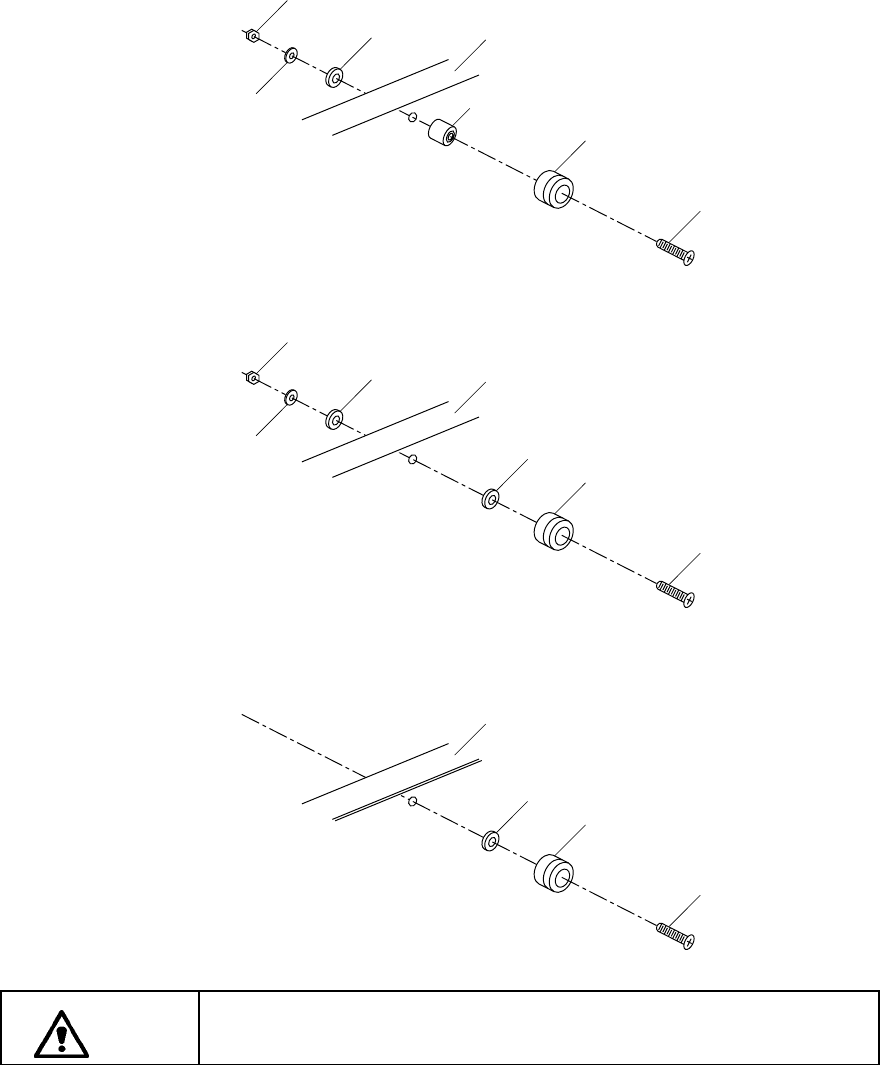

搬送プーリは図
13-2-7-1
∼
3
のように前後レールプレートに取り付けられています。取り
付けねじを緩め，搬送プーリを交換して下さい。
2)
搬送ベルトの交換と同様に搬送ベルトのテンション調整を行って下さい。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
図
図図
図
13-2-7-1
図
図図
図
13-2-7-2
図
図図
図
13-2-7-3
レールプレート
平座金
搬送プーリ
取付ねじ
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座金
レールプレート
プーリスペーサ
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座金
13 - 10
13-2-8. 電気関係
電気関係電気関係
電気関係
13-2-8-1.
一般的な注意事項
一般的な注意事項一般的な注意事項
一般的な注意事項
危険
各コネクタの着脱等を行う場合は，電源を切ってから行って下さい。
注意
絶対に異なった電圧仕様で使用しないで下さい。
電源投入時には，装置が安全な状態にあることを確認して下さい。
電源投入時には，装置内部の作業をしている人がいないことを確認して下さい。
電源投入時には，装置内部の各動作を妨げるもの（調整工具など）が取り付けら
れていたり，置かれていないことを確認して下さい。
エア供給を行う場合には，電源を切ってから行って下さい。
13-2-8-2.
日常の点検事項
日常の点検事項日常の点検事項
日常の点検事項
1.
装置に供給される電源電圧は定格電圧の±
10
％以内で使用して下さい。
2.
各コネクタが確実に接続されているか確認して下さい。（キーボード，
HOD
等）
警告
感電による重傷事故を避けるために，元スイッチを「切り」の状態にして下さい。
元スイッチとは，建物に取り付けてある電源スイッチのことで，本体のスイッチ
のことではありません。
13 - 11
13-3.
清掃
清掃清掃
清掃
13-3-1. ＸＹ軸直動ユニット
ＸＹ軸直動ユニットＸＹ軸直動ユニット
ＸＹ軸直動ユニット
XY 軸直動ユニットのほこり，油等の除去をして下さい。
図
図図

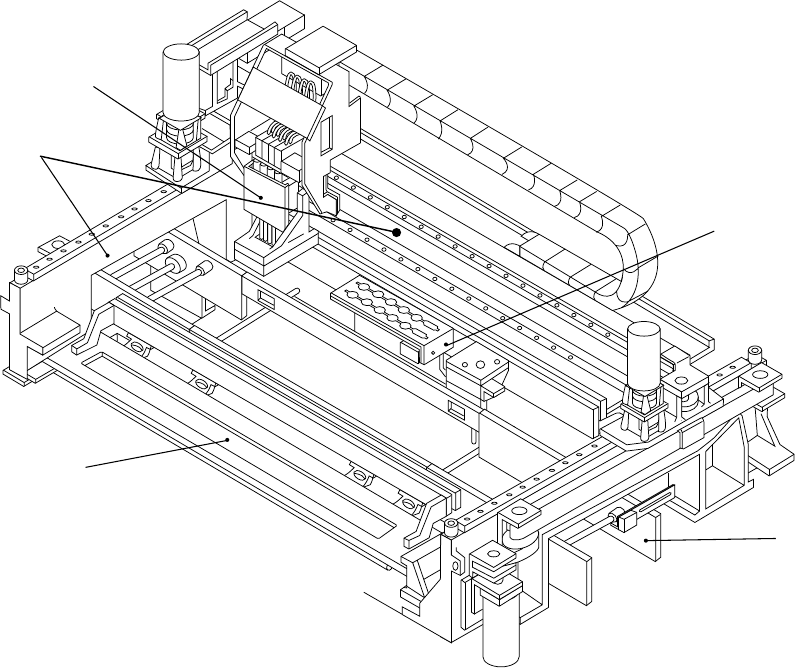

図 13-3-1
①ATC ユニット ④基板搬送ユニット
②ヘッドユニット ⑤フィーダバンクユニット
③X-Y ユニット
①
②
③
⑤
④
