6 - 67
③ 継続生産データ削除ボタン
継続生産データが存在する場合、画面上の＜
①
①①
①

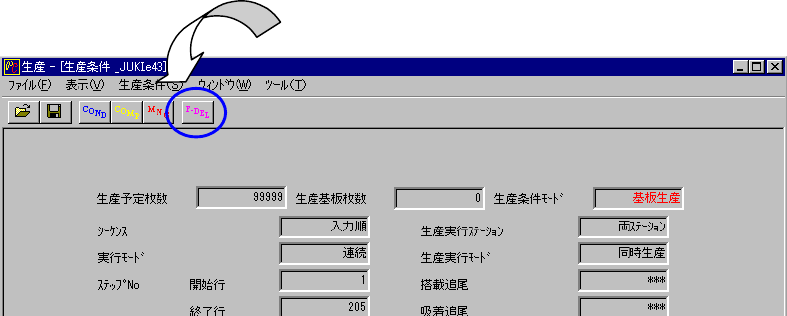

継続生産データ削除（図 6−4−10−3）＞ボ
タンが有効になります。
◇ このボタンは、継続生産データをスタート前に削除したい場合に使われます。
◇ ＜継続生産データ削除＞ボタンを押すと、［継続生産データ削除確認ダイアログ（図 6−4−10
−2）］ が表示されます。継続生産データ削除後は「継続生産データ削除ボタン」は無効とな
ります。
図
図図
図 6-4-10-3 継続生産データ削除確認画面
継続生産データ削除確認画面継続生産データ削除確認画面
継続生産データ削除確認画面
①
①①
①
6 - 68
④ 継続生産開始時搭載追尾処理
前回異常終了時の状態により最終搭載点の次の搭載点が既に搭載済みの場合が有ります。その
為、次の搭載点が搭載済みか否かの確認を行う為の搭載追尾を実行する事が可能です。
生産スタート後の基板クランプ完了後に以下のダイアログにより搭載追尾の実行を選択する事
が出来ます。
図
図図
図 6-4-10-4 搭載追尾確認ダイアログ
搭載追尾確認ダイアログ搭載追尾確認ダイアログ
搭載追尾確認ダイアログ
「実行する」を選択し、〈スタート〉キーを押下すると搭載追尾を実行します。搭載追尾に
より最終搭載点の次の搭載点が搭載されているか否かを目視により確認してください。
「実行しない」を選択し、〈スタート〉キーを押下すると搭載追尾を行わずに継続生産を開
始します。
●
搭載追尾終了後以下のダイアログが表示されます。
搭載追尾終了後以下のダイアログが表示されます。搭載追尾終了後以下のダイアログが表示されます。
搭載追尾終了後以下のダイアログが表示されます。
図
図図
図 6-4-10-5 搭載再開モードダイアログ
搭載再開モードダイアログ搭載再開モードダイアログ
搭載再開モードダイアログ
搭載追尾を実行した場所が搭載されていない場合は「搭載する」を、搭載されている場合は
「搭載しない」を実行し〈スタート〉キーを押してください。継続生産をスタートします。
6 - 69
⑤ 継続生産開始時の問い合わせダイアログ
基板生産条件ダイアログのシーケンス（入力順が最適化順を選択）を変更して継続生産を実行
すると下図の注意が表示されます。
図
図図
図 6-4-10-6 継続生産開始時の問い合わせダイアログ
継続生産開始時の問い合わせダイアログ継続生産開始時の問い合わせダイアログ
継続生産開始時の問い合わせダイアログ
