8 - 1 第 第 第 第 8 章 章 章 章 マニュアル制御 マニュアル制御 マニュアル制御 マニュアル制御 8-1. 概要 概要 概要 概要 マニュアル制御の項目を次表に示します。 表 表 表 表 8-1-1 マニュアル制御項目 マニュアル制御項目 マニュアル制御項目 マニュアル制御項目 メインメニュー メインメニュー メインメニュー メインメニュー サブメニュー サブメニュー サブメニュー サブメニュー 内容 内容 内容 …
7 - 47

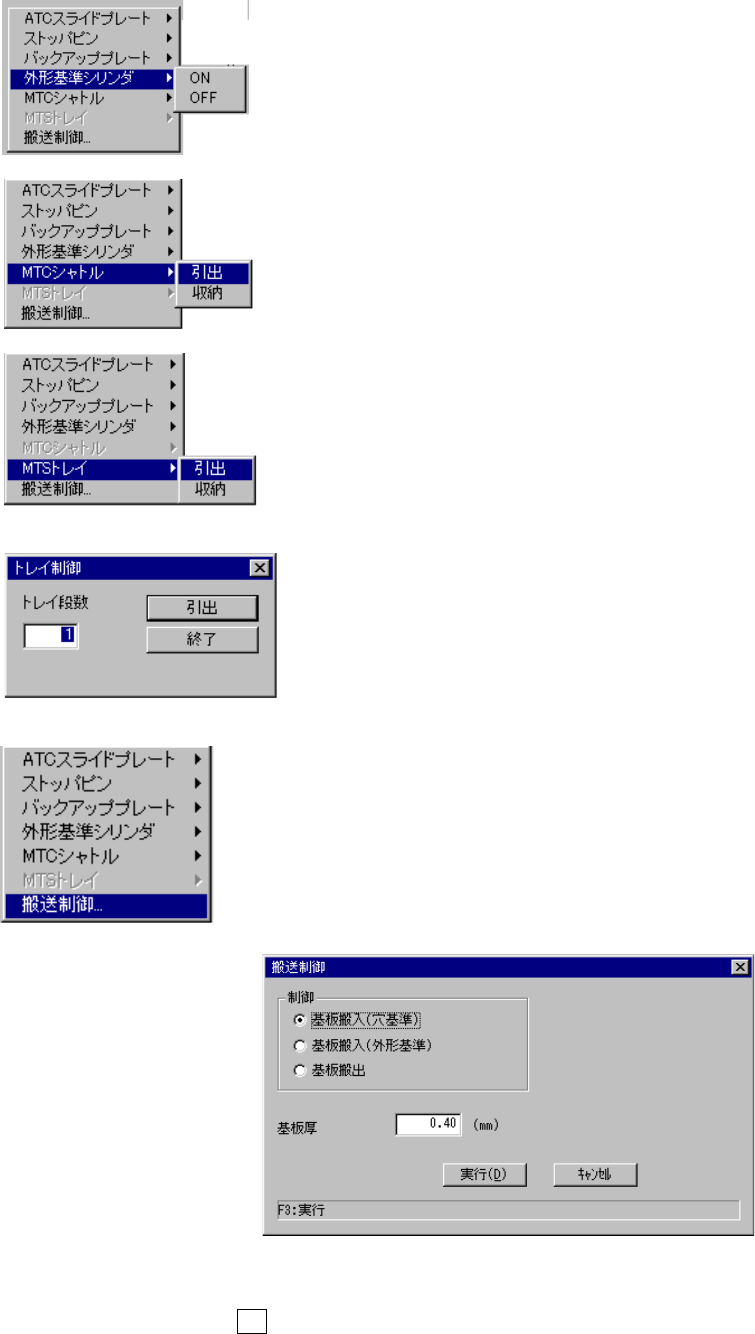

◇外形基準
◇外形基準◇外形基準
◇外形基準シリンダ
シリンダシリンダ
シリンダ
◇ＭＴＳトレイ
◇ＭＴＳトレイ◇ＭＴＳトレイ
◇ＭＴＳトレイ
使用ユニットでＭＴＳが未使用の場合は淡色表
示となり、選択できません。
◇ＭＴＣシャトル
◇ＭＴＣシャトル◇ＭＴＣシャトル
◇ＭＴＣシャトル
使用ユニットでＭＴＣが未使用の場合は淡色表
示となり、選択できません。
◇搬送
◇搬送◇搬送
◇搬送制御
制御制御
制御
搬送制御には拡張メニューはなく、下図に示すダ
イアログが表示されます。
●
搬送制御は、制御する項目をラジオボタンにより指定して、＜実行＞ボタンをクリ
ックするか、
F3
キーを押下することにより、駆動できます。
◇
◇◇
◇トレイ制御ダイアログ
トレイ制御ダイアログトレイ制御ダイアログ
トレイ制御ダイアログ
ＭＴＳトレイの引出が選択された時には、トレイ
制御ダイアログが表示されます。
引出すトレイの段数を入力して、引出ボタンを選
択すると、入力した段数のトレイをＭＴＳから引
出します。
8 - 1
第
第第
第 8 章
章章
章
マニュアル制御
マニュアル制御マニュアル制御
マニュアル制御
8-1.
概要
概要概要
概要
マニュアル制御の項目を次表に示します。
表
表表
表
8-1-1
マニュアル制御項目
マニュアル制御項目マニュアル制御項目
マニュアル制御項目
メインメニュー
メインメニューメインメニュー
メインメニュー
サブメニュー
サブメニューサブメニュー
サブメニュー
内容
内容内容
内容
１
ヘッド制御
各ヘッド基準でのＸＹ軸移動制御，座標表示
各ヘッドのＺ，θ軸移動制御，座標表示
各ヘッドのバキューム制御，ブロー制御，圧力値表示
2 ヘッドデバイス制御 各ヘッドデバイス（ＯＣＣ，バッドマークセンサ，ＨＭＳ）
基準でのＸＹ軸移動制御，座標表示
各ヘッドデバイスの制御，センサの状態表示
1 ヘッド
3 レーザ制御 各ヘッドのバキューム制御，バキュームＯＮ／ＯＦＦ表示
各ヘッドのＺ軸移動制御，座標表示
アルゴリズム切替え
計測，結果表示
イメージ表示
エッジチェック，エッジチェック表示
1 個別制御 ストッパ制御、外形基準シリンダ制御、バックアップテー
ブル制御、レディアウト制御、ボードアベイラブルアウト
制御、搬送モータ制御、搬送系各センサ及び、
信号の状態表示、バックアッププレートストッパー、
入口側／出口側シャッターシリンダ
2 自動制御 自動搬送動作制御、搬送系各センサ及び、信号の状態表示、
基板ステーション間移動
3 自動基板幅調整制御 自動基板幅調整動作制御，基板搬送幅表示，
搬送系各センサの状態表示
4 可動ステーション制御
＊１
基板有無チェックシリンダ制御，シリンダ及び，
センサの状態表示，Ｙ可動ステーション制御，座標表示
2 搬送系
5 基板吸着制御 バキュームテーブルのバキューム制御、ブロー制御、
バックアップテーブル制御
3 画像 1 ＶＣＳ制御
＊２
照明制御，状態表示
サイド照明基板昇降シリンダ制御，状態表示
1 ＭＴＣ制御 シャトル制御，トレイ制御，吸引の制御，状態表示
搬送幅調整動作制御，搬送幅表示
2 ノックピン制御 フィーダノックピン制御，
フィーダポジションインディケータ制御
3 ＤＴＳ制御 トレイ制御，状態表示
供給装置
4 MＴＳ制御 トレイ制御，状態表示
1 ＡＴＣ制御 ＡＴＣスライドプレート制御，
センサの状態表示，ノズル吸着制御
2 シグナルライト制御 シグナルライト制御，ブザー制御，状態表示
3 部品ベリフィケーション プローブ制御，部品計測，状態表示
4 SOT 方向検査台 バキューム制御，状態表示
5 キャリブレーション
ブロック制御
LED 制御，バキューム制御，状態表示
6 その他のセンサ ＩＣ部品廃棄コンベア停止センサ等の状態表示
5 その他
7 ドライバ状況 Ｘ，Ｙ，Ｚ，θ軸ドライバの状態表示
＊ １：ＫＥ−２０３０対応
＊ ２：ＫＥ−２０２０，ＫＥ−２０４０対応
8 - 2
(1)
起動直後
メニュバーから「セットアップ」の中の［マニュアル制御
...
］が選択されると，下記のマニュ
アル制御初期画面が表示されます。
図
図図
図
8-1-1
マニュアル制御初期画面
マニュアル制御初期画面マニュアル制御初期画面
マニュアル制御初期画面
(2)
メニュー
マニュアル制御のメニュー選択中にはメッセージラインにコマンド要約を表示しません。
1)
ファイル
アプリケーションの終了（Ｘ
）を選択すると、各Ｉ／Ｏの安全方向設定を行うかどうかの
ダイアログが表示されます。
＜ＯＫ＞を選択すると、各Ｉ／Ｏの安全方向設定を行いアプリケーションを終了します。
＜キャンセル＞を選択すると、アプリケーションの終了を取り消します。
図
図図
図
8-1-2a
安全方向設定問い合わせ画面
安全方向設定問い合わせ画面安全方向設定問い合わせ画面
安全方向設定問い合わせ画面
