10-4.
ノズル回転中心
ノズル回転中心ノズル回転中心
ノズル回転中心
［設定グループ（
G
）］［ノズル回転中心（
R
）
...
］を選択すると，下記のノズル回転中心計測のダイア
ログが表示されます。

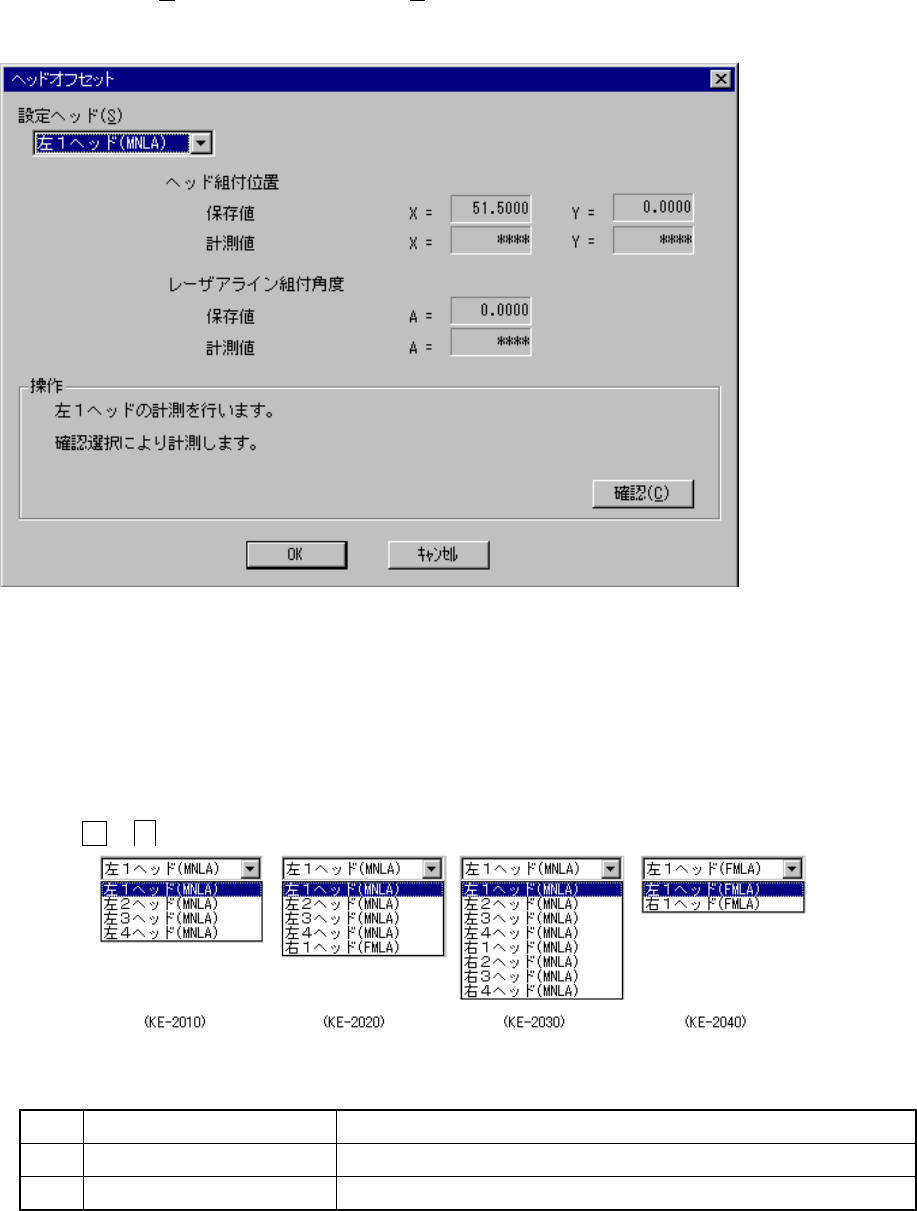

図
図図
図
10-4-1
ノズル回転中心計測ダイアログ
ノズル回転中心計測ダイアログノズル回転中心計測ダイアログ
ノズル回転中心計測ダイアログ
・
設定ヘッド
設定対象ヘッドをコンボボックスにより選択します。
マシンセットアップの“使用ユニット”設定でチェックされていない（使用しない）ユニット
は選択できません。
Alt +
↓キーで，下記の一覧表が表示されます。
(1)
設定項目
No
項目
設定する内容
１
ノズル回転中心
レーザによるノズル回転の中心
(2)
設定方法
・
設定ヘッド選択のコンボボックスで選択したヘッドについて操作内の指示に従い設定して下さい。
・
＜
OK
＞を選択すると，設定値は有効になります。（この時点では保存されません。）
・
＜キャンセル＞を選択すると，設定値は無効になります。
(左１ヘッドを選択したとき)
(計測した
ノズル回転中心)
(設定されている
ノズル回転中心)
10 - 8
・
操作方法

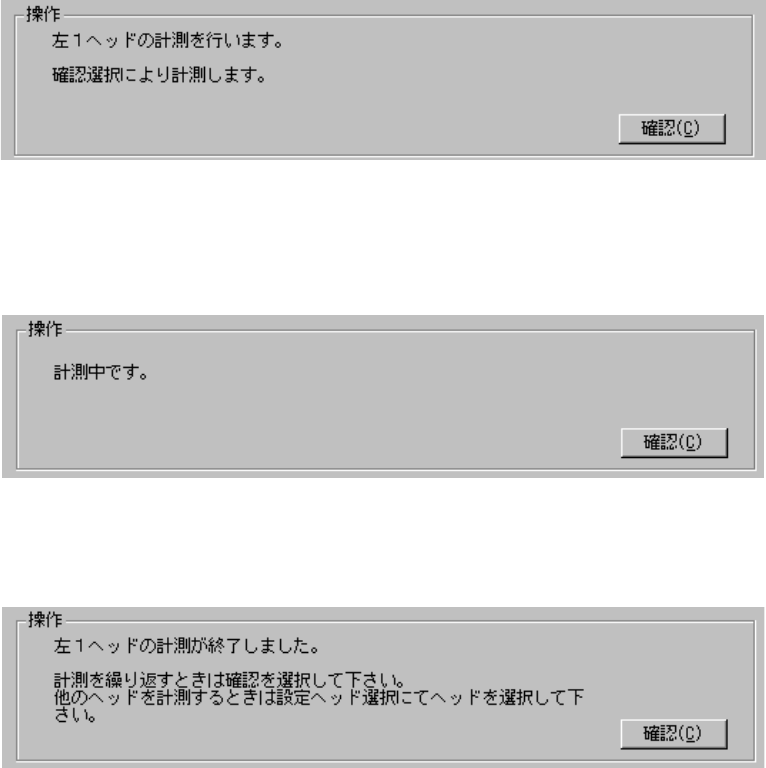

指示通り操作を行うことにより自動的に値が取得されます。
設定ヘッドで選択したヘッドを設定します。
＜確認＞を選択して下さい。
＜確認＞を選択すると，ヘッドが０°から 15°単位にθ軸を移動させながら 24 回繰返し平均
を取ります。
・
計測内容
① レーザによりノズル回転の中心を計測します。
計測が終了しました。
計測を繰り返すときは，＜確認＞を選択して下さい。
＜確認＞を選択すると，１つ前の画面が表示されます。
別のヘッドを計測するときは設定ヘッド選択にてヘッドを選択して下さい。
設定ヘッドを変更すると初期画面が表示されます。
終了する時は，＜OK＞を選択して下さい。
(左１ヘッドを
選択したとき)
(左１ヘッドを
選択したとき)
10 - 9
10-5.
ヘッドオフセット
ヘッドオフセットヘッドオフセット
ヘッドオフセット
［設定グループ（G
）］［ヘッドオフセット（H）...］を選択すると，下記のヘッドの組付位置及びレー
ザアラインの組付角度計測のダイアログが表示されます。
図
図図
図 10-5-1
ヘッドオフセット計測ダイアログ
ヘッドオフセット計測ダイアログヘッドオフセット計測ダイアログ
ヘッドオフセット計測ダイアログ
・
設定ヘッド
設定対象ヘッドをコンボボックスにより選択します。
マシンセットアップの“使用ユニット”設定でチェックされていない（使用しない）ユニット
は選択できません。
Alt + ↓キーで，下記の一覧表が表示されます。
(1) 設定項目
No
項目
設定する内容
１
ヘッド組付位置
各ヘッドの
OCC
からの組付位置
２
レーザ組付角度
レーザアラインの本体との組付角度（本体基準）（°）
(計測した組付位置)
(計測した組付角度)
(設定されている組付角度)
(設定されている組付位置)
(左１ヘッドを選択したとき)
