2 - 7 2-1-6. その他の押しボタンスイッチ その他の押しボタンスイッチ その他の押しボタンスイッチ その他の押しボタンスイッチ 〈フロント〉 図 図 図 図 2-1-6-1 ON LINE ORIGIN SINGLE CYCLE SERVO FREE 1 3 5 4 6 7 2 図 図 図 図 2-1-6-2
2 - 6
2-1-4.
ノーヒューズ・ブレーカ
ノーヒューズ・ブレーカノーヒューズ・ブレーカ
ノーヒューズ・ブレーカ
図 2-1-4 に示すように本体正面右側のやや下に装置のノーヒューズ・ブレーカがあります。
通常，レバーを上げた状態（ON 状態）にしておきます。
本スイッチは，遮断機ですので，装置に異常な過電流が流れると，自動的に電源を遮断します。
注意
メインスイッチが ON 状態の時，絶対にノーヒューズ・ブレーカを OFF にし
ないで下さい。
図
図図
図 2-1-4
本体正面図
本体正面図本体正面図
本体正面図
2-1-5.
メインスイッチ
メインスイッチメインスイッチ
メインスイッチ
図 2-1-5 に示すように本体正面右側の上側前面カバーに，メインスイッチがあります。
メインスイッチは，横（水平）で電源 OFF，縦（垂直）で電源 ON となります。
注意
ノーヒューズ・ブレーカが OFF の状態で，絶対にメインスイッチを ON にし
ないで下さい。
図
図図
図 2-1-5
本体正面図右側
本体正面図右側本体正面図右側
本体正面図右側
メインスイッチ
ノーヒューズ
ブレーカー
2 - 7

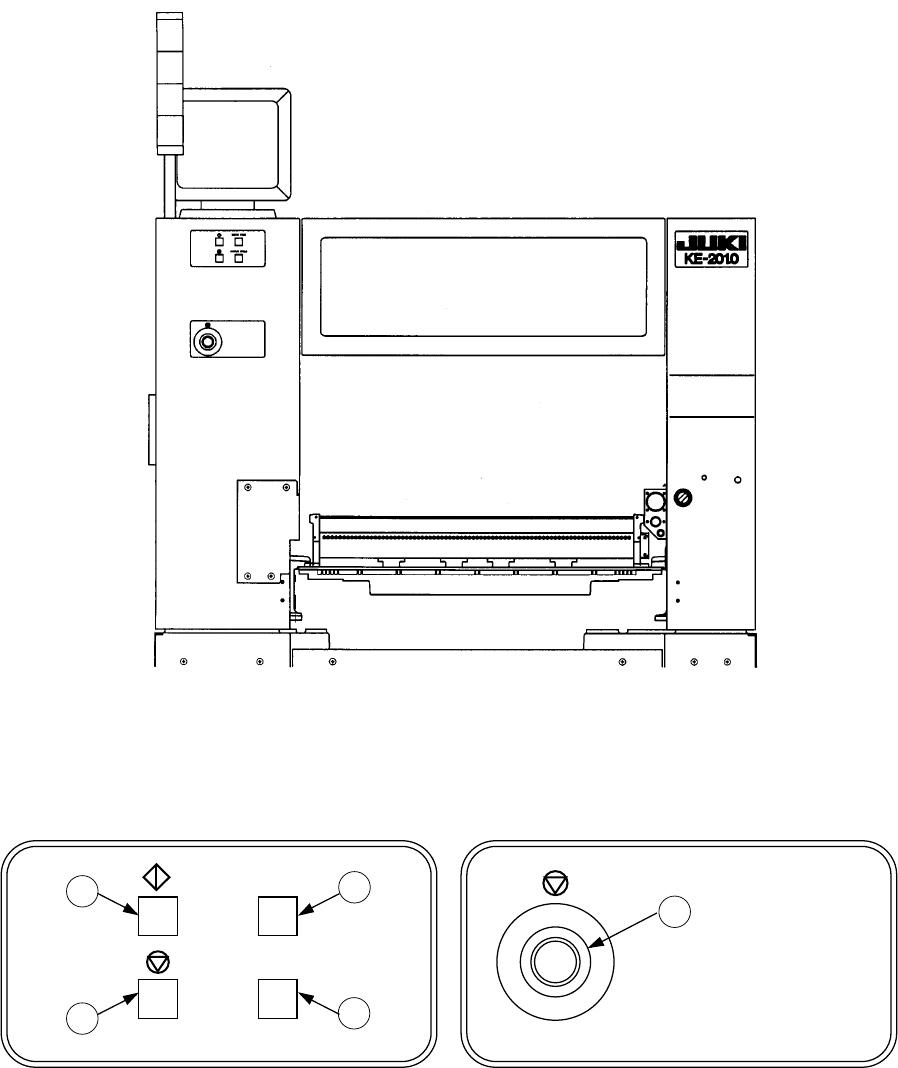

2-1-6. その他の押しボタンスイッチ
その他の押しボタンスイッチその他の押しボタンスイッチ
その他の押しボタンスイッチ
〈フロント〉
図
図図
図
2-1-6-1
ON LINE
ORIGIN SINGLE CYCLE
SERVO FREE
1
3
5
4
6
7
2
図
図図
図
2-1-6-2
2 - 8
〈
リア
〉
図
図図
図
2-1-6-3
SINGLE CYCLE
SERVO FREE
3
4
5
6
7
図
図図
図
2-1-6-4
図
図図
図
2-1-6-5
