2．程序的制作和编辑 2-47 基准标识符功能 【菜单】 程序编辑>贴装&标识符>功能>基准标识符编辑 基准标识符功能就是通过设置在基板上的基准标识符的识别结果，对基 板上的基准孔或者外形加 工误差、基板固定机构产生的误差、基板上的局部歪斜等进行补正的功能。基准标识符以 1 点基 准、2 点基准或者 4 点基准为 1 组进行使用。各个标识符的形状不同也可以进行操作。 种类 补正对象 备注 1 点基准 X, Y …
2．程序的制作和编辑
2-46
【注释】 在使用基板主选择坏板标识符功能时，请对下列注意事项进行确认。
① 对于用户参数设定中的［先行基准处理］、［先行坏板标识符处理］，一般情况下请选择［无
效］。在［有效］的情况下，程序上的所有基准、坏板标识符处理将首先进行动作，因此生
产速度将会迟缓。
② 虽然在程序中对复数的基板进行了定义，但是管理数据还是作为 1 个基板进行处理。
③ 基板选择坏板标识符所选择的基板，必须在唯一被识别的标识符坐标中进行处理。
【注释】 如上一页的「基板选择坏板标识符的设定方法」中所示的举例，为了对 3 种以上的不同基板进行
判别，必须要对每个基板的基板选择坏板标识符设定不同的坐标。但是作为特殊情况，如果只对
2 个种类的基板进行判别时，如上图举例的那样，通过对坏板标识符功能的正逻辑/负逻辑进行
设定，就可以在同一坐标下进行判别。在这种情况下由于只进行 1 次坏板标识符的识别，所以生
产速度就可以加快。
④ 在使用基板选择坏板标识符时，必须对各基板的贴装程序进行展开。在各基板中循环的循环
体被定义的情况下，请使用循环体展开功能进行展开。
⑤ 在没有选择任何一个贴装程序的情况下，将发生“#1548 基板没有被选择”的错误，操作会
停止。在这种情况下请将生产取消，取下基板。
【注释】 循环体展开功能
程序编辑工具>循环体数据展开
基板 1 的数据
基板 2 的数据
基板 1 的主选择
坏板标识符
基板 2 的主选择
坏板标识符
2．程序的制作和编辑
2-47
基准标识符功能
【菜单】 程序编辑>贴装&标识符>功能>基准标识符编辑
基准标识符功能就是通过设置在基板上的基准标识符的识别结果，对基板上的基准孔或者外形加
工误差、基板固定机构产生的误差、基板上的局部歪斜等进行补正的功能。基准标识符以 1 点基
准、2 点基准或者 4 点基准为 1 组进行使用。各个标识符的形状不同也可以进行操作。
种类 补正对象 备注
1 点基准 X, Y
X, Y, T “无伸缩补正”选择时
2 点基准
X, Y, T, 伸缩补正 仅由基准标识符组的组号为"0"的步骤进行伸缩
补正/全基准标识符为对象（选择）
4 点基准 X, Y, T, 歪斜补正

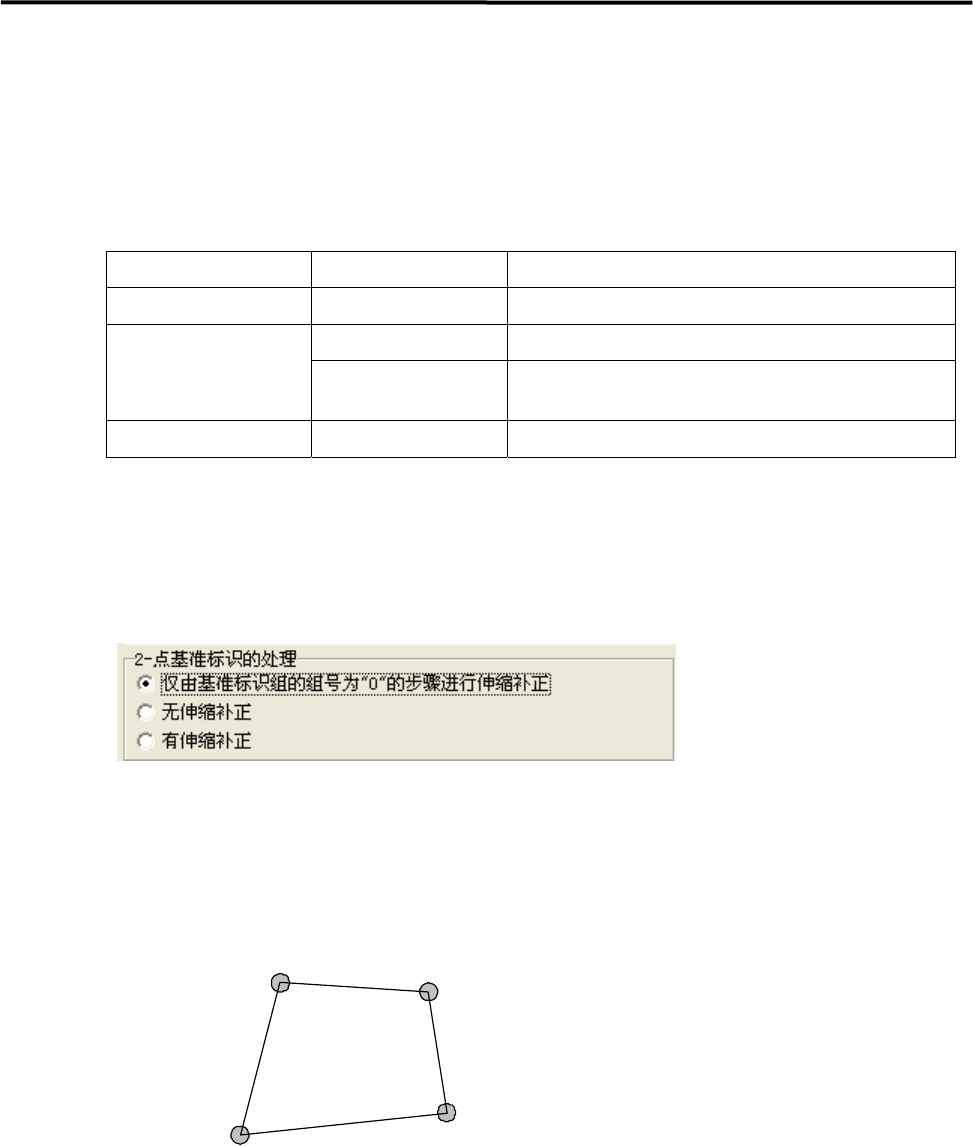

【注释】 在 2 点基准的情况下，可以对伸缩补正处理的有/无进行选择。
在使用伸缩补正处理时，可以对“只进行全体基准（基准标识符组号为"0"）的伸缩补正”或者
“针对含有个别基准的全部基准标识符进行伸缩补正”进行选择。
【菜单】 程序编辑>基板数据的编辑
【注释】 在指定共有基准标识符（组号为 No.255）的情况下，将进行伸缩补正处理。
【注释】 在 4 点基准的情况下，4 点的标识符必须要处于四角形的位置关系。
AB 和 CD 以及 BC 和 DA 不相平行也没有关系。但是各个内角必须要不满 180 度。
A
B
C
D
2．程序的制作和编辑
2-48
■ 基准标识符处理的设定
指定基准标识符坐标的行的“功能”必须作为基准标识符处理。基准标识符处理的设定有下列 2
个方法。
● 方法 1
如果是全体基准，初始值还将为“0”。使用个别基准的步骤则对 0 以外的数值(1 个种类固定)进
行指定。在个别基准数据取得以后的元件中，可以使用个别基准的补正值，但在其他设定(基准标
识符组号为 0)中要使用全体基准的补正值。个别基准数据为复数的情况下，所指定的数字内容将
陆续被更新。
● 方法 2
如果是全体基准，初始值还将为“0”。使用个别基准的步骤则对 0 以外的数字(1-249)进行分别
指定。也就是说可以对最大值为 249 的个别基准数据进行数值指定。在个别基准数据取得以后的
元件中，可以使用个别基准的补正值，但在其他的设定(基准标识符组号为 0)中要使用全体基准的
补正值。
【例】
个别基准
全体基准

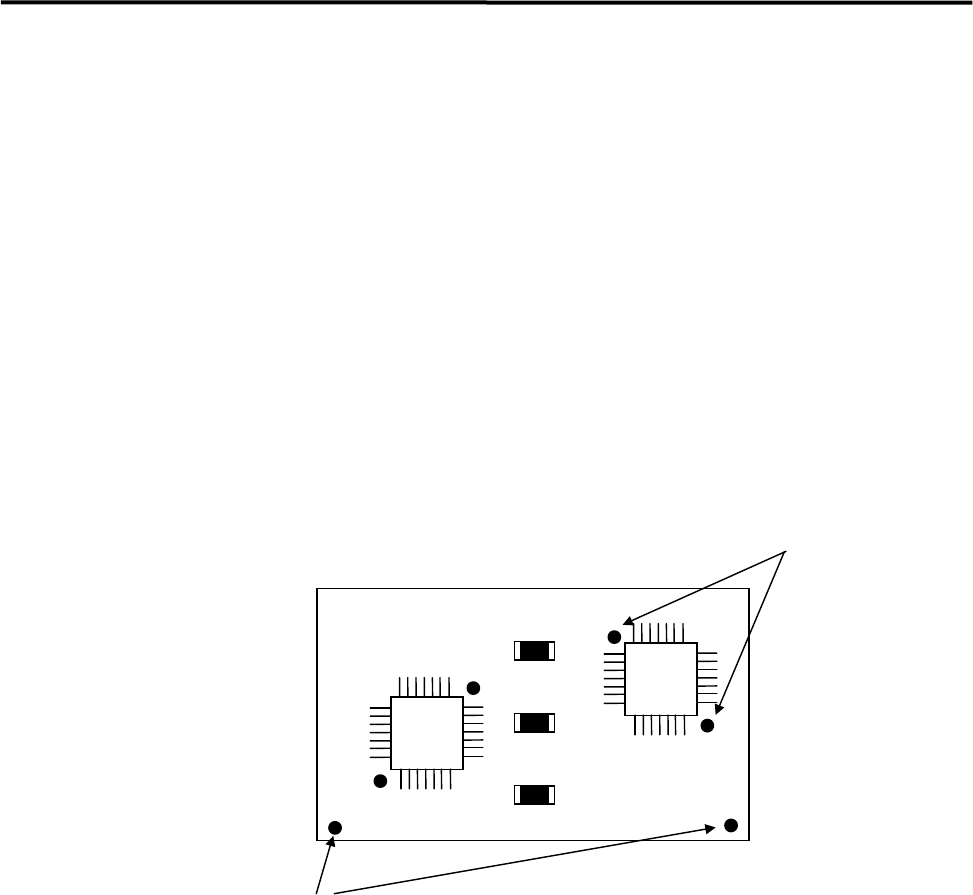

在上图的基板中，3 个小片元件使用全体基准进行补正，2 个 IC 元件则使用个别基准进行补正。
而且此例中基板和 IC 元件呈 2 点基准状态。在这种情况下的数据实例如下所示。

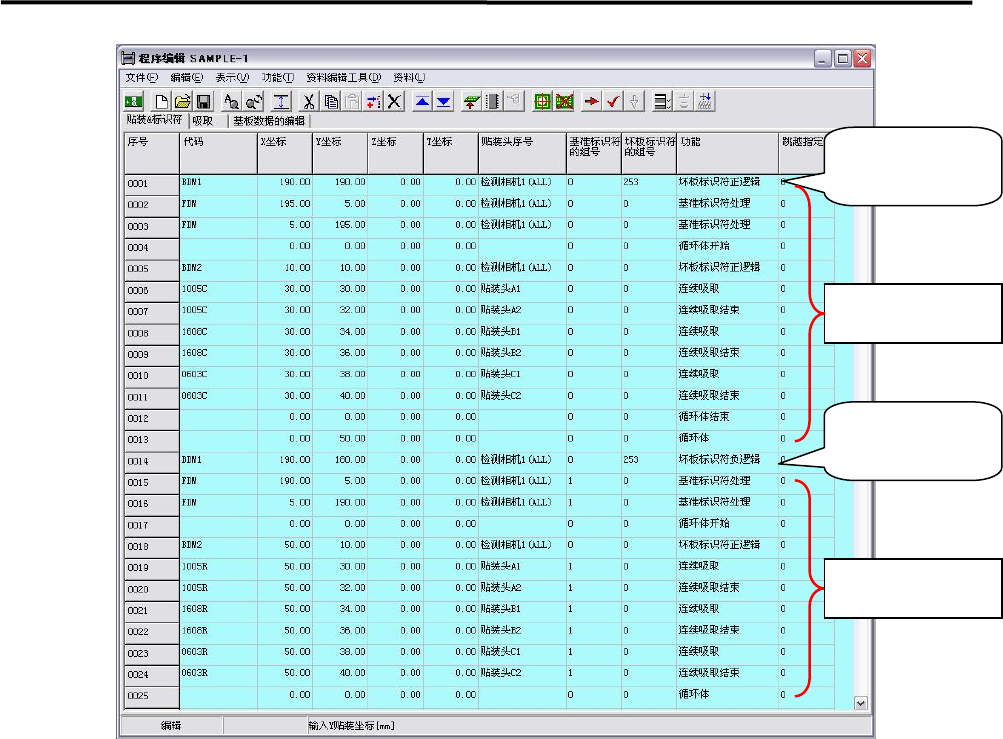

● 使用方法 1 的情况下(只使用0和1的情况下)
基准标识符组号 功能 备注
0 基准标识符处理 全体基准标识符坐标指定
0 基准标识符处理 全体基准标识符坐标指定
0 下一步骤连续吸取 使用全体基准对小片元件①进行贴装
0 连续吸取结束 使用全体基准对小片元件②进行贴装
1 基准标识符处理 IC①的个别基准标识符坐标指定
1 基准标识符处理 IC①的个别基准标识符坐标指定
1 单个吸取 使用前一步骤的个别基准对 IC①进行贴装
1 基准标识符处理指定 IC②的个别基准标识符坐标指定
1 基准标识符处理指定 IC②的个别基准标识符坐标指定
1 单个吸取 使用前一步骤的个别基准对 IC②进行贴装
0 下一步骤连续吸取 使用全体基准对小片元件③进行贴装
使用这样的个别基准后，在返回全体基准时，基准标识符组号仅指定为 0(初始值)也可以。没有必
要再对全体基准标识符的坐标进行重新指定。
