16．点胶机
16-10
点胶检查
点胶检查
点胶检查，是利用基板相机对点胶状态进行摄影，并通过图像处理，对点胶面积是否适当
进行检查的功能。
如果检查的结果为 NG 时，将反馈到点胶条件，自动对点胶面积进行补正。
这一过程称为点胶补正（重试）。
贴装&标识符（程序）的设定
在通常情况下，点胶检查是在测试点布站上进行点胶时加以实施的，但是当胶料的颜色、
基板的颜色等条件都一致时，也可在基板上进行点胶时加以实施。
【菜单】 贴装&标识符（程序）
【操作】
① 右击[功能]栏，从下表中进行选择。
[功能] 点胶场所
测试点布站 测试点布站上
点胶检查 基板上
② 由于将要对测试点布站上的点胶检查进行说明，因此，这里请选择测试点布站。

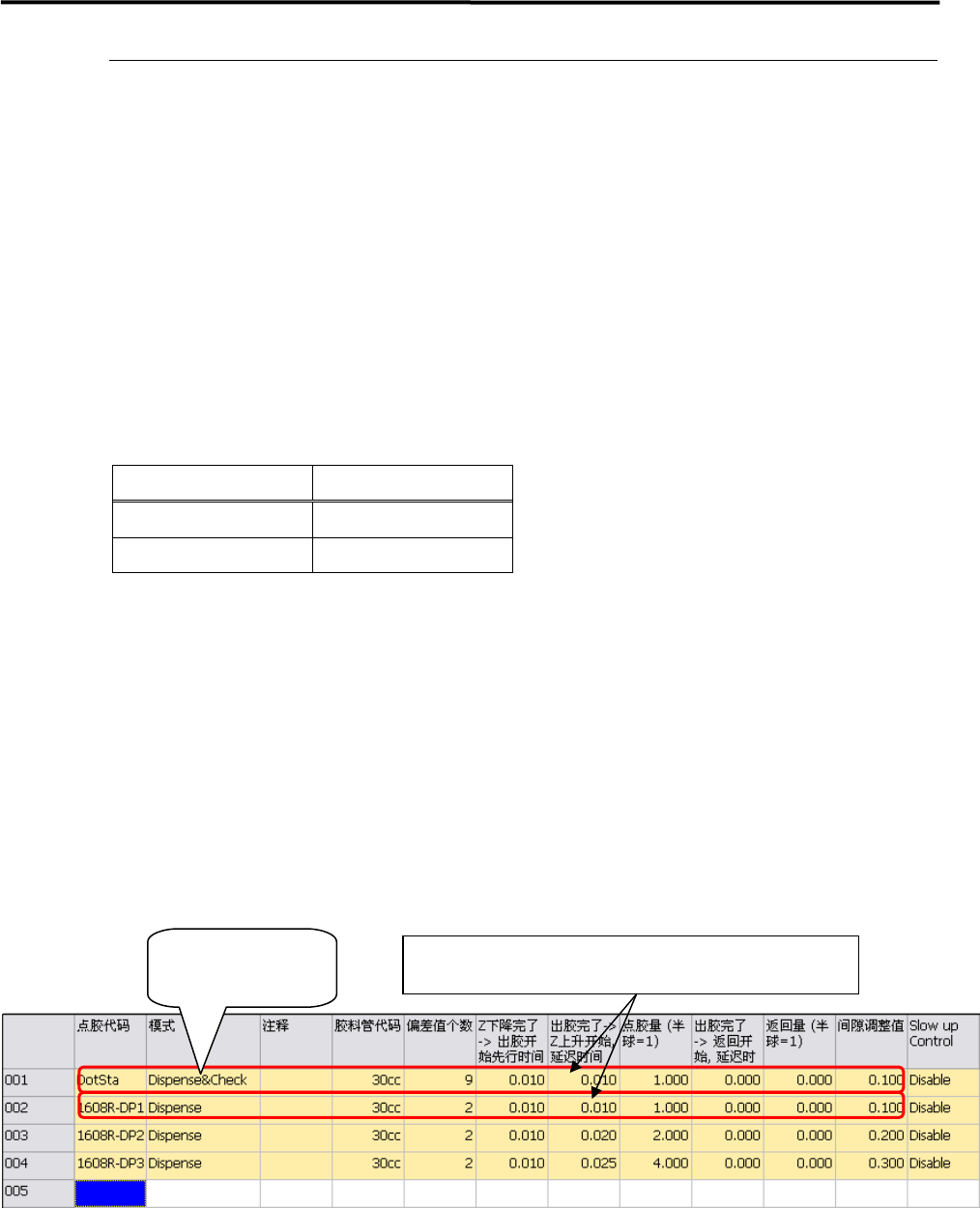

点胶数据的设定
【菜单】 点胶数据
【操作】
① 与通常的点胶数据相同，对点胶检查的点胶条件进行设定。
【注释】 请按照与在基板上点胶完全相同的的点胶条件进行设定。
这是因为需要按照点胶检查的点胶条件在基板上进行点胶。
（作为考虑方法，可将测试点布站上进行点胶检查后的点胶量直接复制到“基板上”。）
特别是，建议与点胶量最少的点胶条件保持相同。
（这是因为在产品质量方面，需要对最少的点胶量进行管理。）
② 右击[模式]栏，选择“点胶&检查”。
选择
“点胶&检查”
与在基板上点胶的点胶条件完全相同。
特别是，应与点胶量最少的点胶条件保持相同。
16．点胶机
16-11

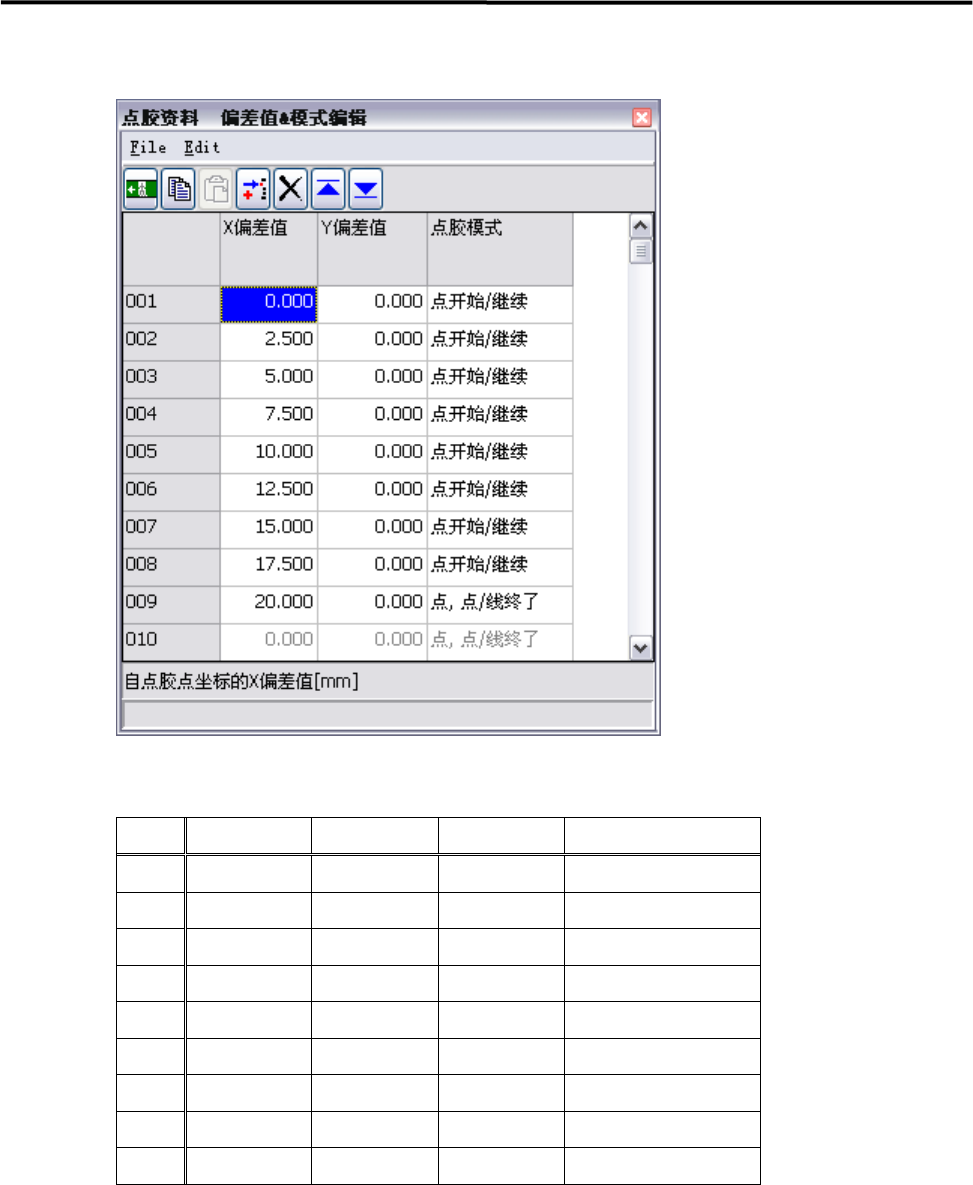

③ 双击[偏差值]栏，将会显示出[偏差值&模式编辑]的画面。
④ 在该画面中，可以对在测试点布站上点胶的偏差值进行设定。
推荐值：如下表所示，按照 X 偏差值的间隔量＝2.5mm，实施 9 点的点胶。
NO． X 偏差值 Y 偏差值 T 偏差值 点胶模式
001 0．00 0．00 0．00 点开始/继续
002 2．50 0．00 0．00 点开始/继续
003 5．00 0．00 0．00 点开始/继续
004 7．50 0．00 0．00 点开始/继续
005 10．00 0．00 0．00 点开始/继续
006 12．50 0．00 0．00 点开始/继续
007 15．00 0．00 0．00 点开始/继续
008 17．50 0．00 0．00 点开始/继续
009 20．00 0．00 0．00 点、点/线终了
16．点胶机
16-12

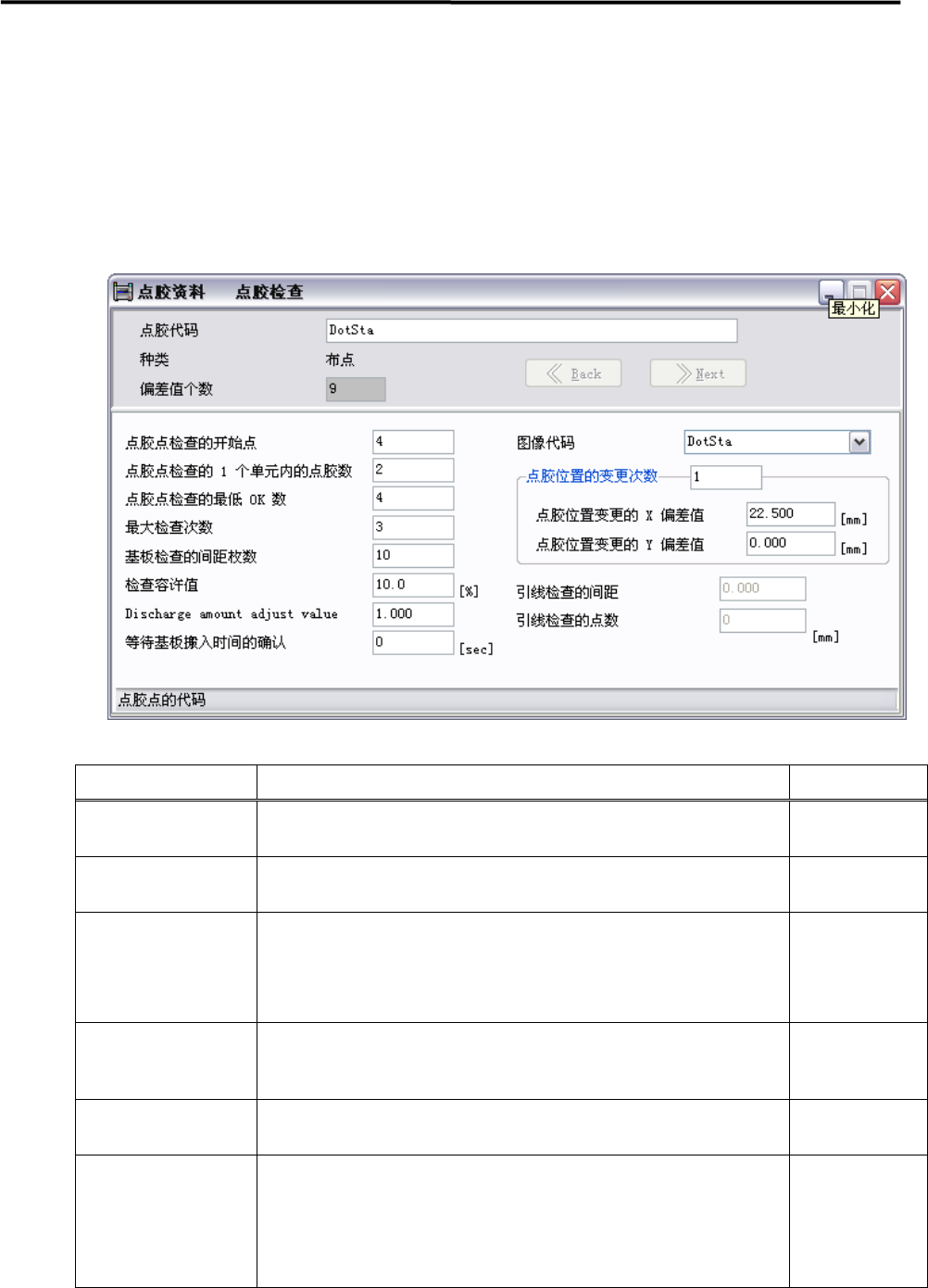

点胶资料/点胶检查的设定
【菜单】 点胶数据>点胶资料/点胶检查
【操作】
① 如果双击点胶数据中的[点胶代码]，
就会显示出“点胶资料/点胶检查”的画面。
另外，通过点击画面上部的系统菜单的“功能>扩张设定”，
也会显示出“点胶资料/点胶检查”的画面。
② 在该画面中，可以对点胶检查的参数进行设定。
项 目 内 容 推荐值
点胶点检查的
开始点
可指定从第几个点胶点开始进行点胶检查。
点胶开始后的数个点胶点，其点胶径、点胶形状不太稳定。
第4点
点胶检查的 1 个单
元内的点胶数
对基板相机 1 次摄影的点胶次数（＝点胶点数）进行
指定。
2（次）
点胶点检查的
最低 OK 数
如果该数值以上的点胶点的图像处理 OK，则对 OK 的
点胶点的图像处理结果进行总计（平均化），得出
最终结果。
大致标准为：点胶检查的总点胶点数的 2/3。
4点
最大检查次数
对最大需要实施多少次点胶补正进行指定。
（重试次数）
在“0”的情况下，只进行点胶检查，不实施点胶补正。
3（次）
基板检查的
间距枚数
对需要间隔几枚基板再实施点胶检查进行指定。 例：10（枚）
检查容许值[%]
是指点胶检查变为 OK 的容许值。
总计（平均化）的点胶面积如果在该检查容许值的范围（±）
之内，则为 OK。
基准的点胶面积，应根据点胶检查资料编辑（图像数据）中
的[预想尺寸]加以计算。
10.0（%）
