2．程序的制作和编辑 2-15 一体型图像窗口的尺寸切换(检测画面) 在检测画面中，可以从 50%～100%的 6 个层次上对一体型图像窗口的表示尺寸进行变更。在 50% 的情况下，相机的视野最大，在 60%～100%之间，相机的表示视野逐渐狭窄。 50% 60% 70% 80% 90% 100%
2．程序的制作和编辑
2-14
(9) 再次点击指示按钮，就会向第 2 点移动。
(10) 如果位置已经决定，点击<读取第 2 点>按钮。通过计算求出的中心坐标将会输入到程序编
辑窗口中的 X 坐标、Y 坐标，并被确定。
(11) 如果有其他的检测作业，可以按照上述的步骤循环进行。如果没有其他的检测作业，则点击
<关闭>按钮。
■ 复数窗口被打开时的检测输入
在作业过程中，会存在复数的编辑/资料库窗口被打开的情况。在这种情况下，没有必要在检测画
面向窗口移动期间将窗口关闭再进行起动。只需在移动目标的窗口坐标区域中，通过右击就可以
直接继续进行检测作业。
■ 点击移动
在检测画面中，如果双击图像窗口的任意位置，检测相机的中心就会移动到该位置上。
双击该位置。
检测相机已经移
动。
2．程序的制作和编辑
2-15
一体型图像窗口的尺寸切换(检测画面)

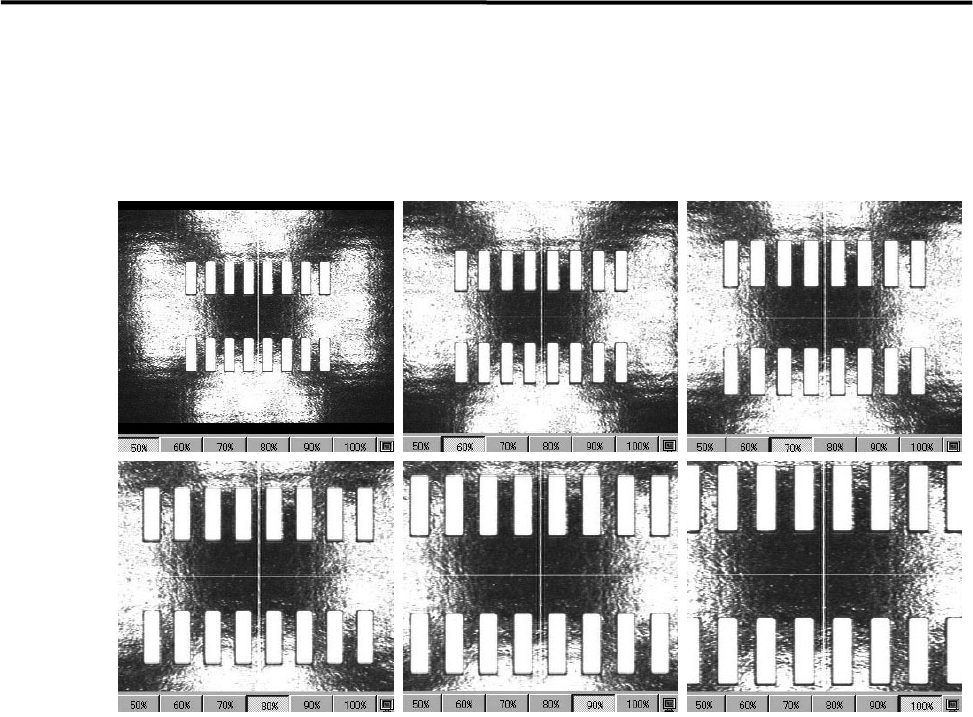

在检测画面中，可以从 50%～100%的 6 个层次上对一体型图像窗口的表示尺寸进行变更。在 50%
的情况下，相机的视野最大，在 60%～100%之间，相机的表示视野逐渐狭窄。
50% 60% 70%
80% 90% 100%
2．程序的制作和编辑
2-16
置换输入
【菜单】 程序编辑>编辑>置换
资料库>元件资料>编辑>置换
置换就是将已经输入的数据与新的数据进行置换操作。
输入要搜索的
文字列。
将搜索到的一个文字列
进行置换，然后等待。
点击含有最初置换文字
列的项目。
输入要置换的文字列。
将搜索到的文字列全部
置换。
【项目】
搜索时的大写字母 搜索文字列为字母的情况下，如果选择了此项，就可以区分大写字母和
小写字母进行搜索。
例
搜索文字列为 IC3 时，ic3 就不能被搜索。
;
搜索文字列为 IC3 时，ic3 也可以被搜索。
搜索方向 从［向前搜索］和［向后搜索］中进行选择。这种情况是在从现在激活
的单元格进行观看的情况下才存在。
搜索按钮 如果点击此按钮，就会按照指定的搜索方向开始搜索。搜索过程中如果
发现最初的搜索文字列，就会一时停止。再次点击就会向下一个搜索文
字列移动。
单个置换 如果点击此按钮，只将现在搜索文字列中的 1 个进行置换。若要继续
置换，可以点击搜索按钮，然后再次点击此按钮。
全部置换 如果点击此按钮，就会将指定搜索方向的全部搜索文字列都进行置换。
【注释】 如果事先对搜索对象数据进行「范围指定」之后再实施置换作业，那么被范围指定的数据就会成
为搜索/置换的对象。
有关「范围指定」的方法，请参阅下一页的「程序编辑窗口的行选择」一项。
【注释】 在实施置换时，可以在［搜索文字列］中使用通配符文字。
［*］表示任意长度的任意文字，［?］表示任意的 1 个文字。
【注释】 但是，在带有智能送料器功能（选购品）的情况下，请不要使用［*］符号。
CAD数据输入
可以将 CAD 数据(文本文件)进行变换，输入到程序编辑窗口中。详细情况请参照“4.CAD 变换”
一章。
