11．参数的设定
11-24
追踪功能（选购品）
【菜单】 系统>用户参数>基板代码确认
通过该功能，可以制作贴装基板的贴装履历情报。贴装履历情报按照每个基板的固有 ID(以下称为
“基板 ID”)。除基板 ID 之外，在贴装履历情报中还提供有贴装日期、贴装的元件、元件批量 No、
贴装的机器序列号、贴装的送料器类型、贴装的送料器 ID、贴装的吸嘴 ID、贴装的贴装头序号等。
如果存在贴装履历情报，在出现不良基板的情况下，可以对造成不良原因的元件和使用同批量元
件的基板进行调查。
使用前的准备
■ 基板 ID
A) 按照贴装的每个基板确定出固有的基板 ID，需要事先将条形码打印在基板上。
基板 ID 可以利用打印在基板上的条形码（QR 代码、数据矩阵）。(需要代码确认选购品)
在“用户参数>基板代码确认”中，如果勾选「基板 ID 的自动编排有效」的选项，将会代
替基板条形码，只制作出基板 ID。另外，在基板上印有条形码的情况下，即使条形码的基
板 ID 不是专一时，也会制作出专一的基板 ID。
B) 自动编排的规则
“程序（或者基板条形码）”+“日期时间”+“排列序号”(从接通电源开始进行生产的序号)
例：程序名称为“ABC_TEST”、生产开始时间为“2007/09/21 15:10”、从接通电源开
始的第 1000 枚基板的情况下，
ABC_TEST092115101000
■ 批量 No.
智能型送料器用数据库的元件登录到条形码上时，请将批量 No 也加以登录。批量 No.可以从粘
贴在元件卷盘上的条形码中加以抽出并登录。如果在条形码中没有批量 No.情报时，请打印出
带有批量 No.的条形码，然后粘贴在元件卷盘上。
11．参数的设定
11-25
贴装履历情报文件
【注释】 贴装履历情报文件存放在‘脱线软件 iOSII’设定的「履历数据保存位置」中。为了便于管理，
按照日期分为各个文件夹。
基板 ID
20070921
·ABC_TEST092115101000.csv
·ABC_TEST092115101001.csv
·ABC_TEST092115101002.csv
·ABC_TEST092115101003.csv
·ABC_TEST092115101004.csv
·ABC_TEST092115101005.csv
20070922
贴装履历情报文件名保存在基板 ID.csv 中。
文件内容：
基板 ID、日期、元件代码、批量号、机器序列号、送料器 ID、送料器序号、吸嘴 ID、贴装头序号
【例】 ABC_TEST092115101000,2007/09/21 15:10:05,ERJ2GE0R00,A00243,A99999,61,522,32,201
ABC_TEST092115101000,2007/09/21 15:10:05,ERJ2GE0R00,A00243,A99999,61,522,32,202
ABC_TEST092115101000,2007/09/21 15:10:05,ERJ2GE0R00,A00243,A99999,61,522,32,203
ABC_TEST092115101000,2007/09/21 15:10:05,ERJ2GE0R00,A00243,A99999,61,522,32,204
11．参数的设定
11-26
组合基板数据的处理
贴片机针对 1 个基板只能识别 1 个基板 ID。在组合基板的情况下，如果按照组合的分割对基板 ID
进行印刷时，只能识别出其中的 1 个基板 ID。但是，只有在满足下列条件的情况下，可以按照分
割单位进行履历情报的制作。
【例】 贴装数据
Step No.1 循环开始
Step No.2 贴装行
Step No.3 贴装行
Step No.4 贴装行
Step No.5 循环结束
Step No.6 循环偏差值 A000002
Step No.7 循环偏差值 A000003
Step No.8 循环偏差值 A000004
1. 循环数据中只有 1 个循环体而且在循环之外没有贴装行的情况下。
2. 基板 ID 的后 6 位为数字的情况下。

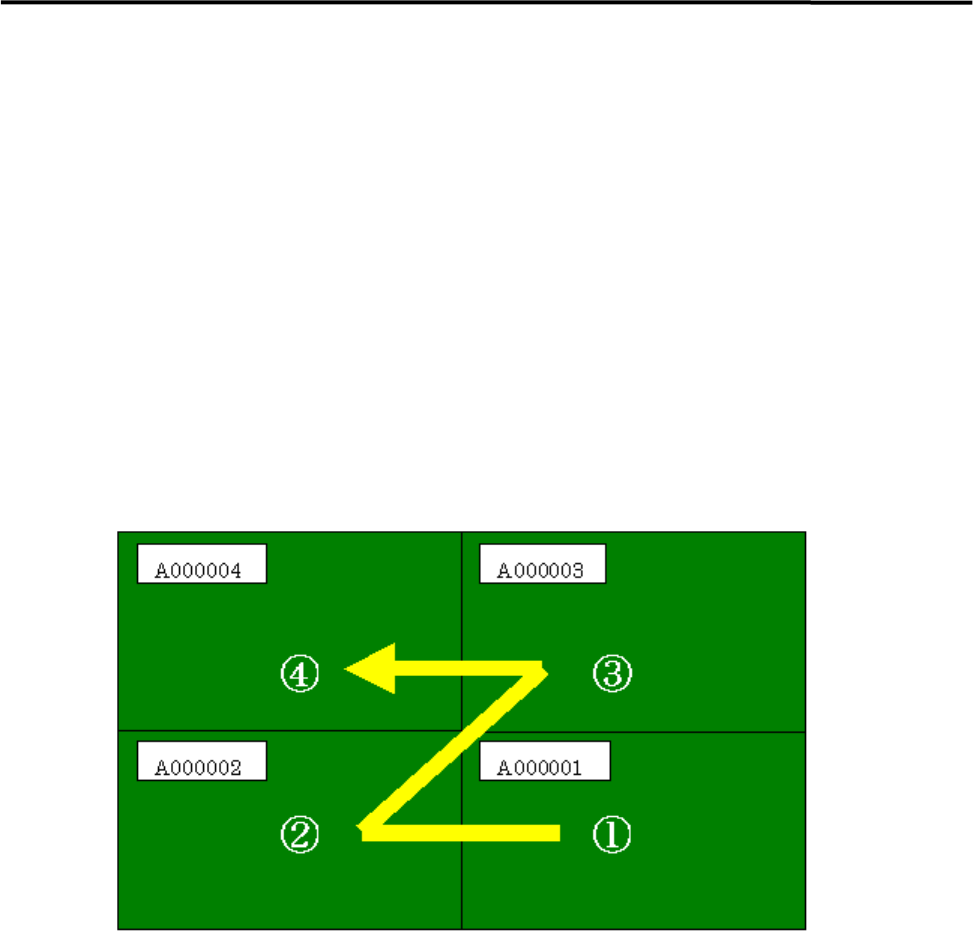

3. 基板 ID 的数字序号，在组合基板的最下侧从右向左，在上一段也是从右向左增加的情况下。
4. 贴装数据循环偏差值的排列顺序，与基板 ID 的数字排列顺序(3)一致的情况下。
5. 分割对应标记有效的情况下。
“应用程序路径”\iOSENVCF.ini
［Trace］
Block_On=1 ※1＝有效、0＝无效
