14．智能型送料器功能 14-21 ■ 制作元件表的条形码印刷文件 【步骤】 ① 点击任务栏>选项>「元件表」，打开元件表一览画面。 ② 通过鼠标点击，对想要进行条 形码印刷的元件表加以选择。如果按住鼠标左键加以拖动，可 以对多个记录进行一起选择。 ③ 在选择记录、点击「印刷文件 」按钮。会显示出保存的场所和文件名输入的对话框，请任意 设定之后，点击「保存」按钮。 ④ 如果印刷文件的保存成功，将显示出成功的信息，请点击「OK…
14．智能型送料器功能
14-20
【注释】
如果同样的元件条形码已经被登录完毕时，要选择置换改写或者取消操作。在置换改写的情况
下，如果已经与送料器进行了相关性付与时，将会以全新的值重新付与相关性。元件剩余数将被
设定为初始值。
如果导入的文存在问题时，导入处理将会取消。请加以修正，再次进行导入。（1 个记录也未被
导入。）
如果在导入处理中已经达到最大的登录件数时，导入处理将会结束。(最大登录件数的记录将被
导入。)
只有在非生产时，才能实行该作业。
■ 元件表的删除
【步骤】
① 点击任务栏>选项>「元件表」，打开元件表一览画面。
② 通过鼠标点击，对想要删除的元件表加以选择。如果按住鼠标左键加以拖动，可以对多个记
录进行一起选择。
③ 在选择记录后，点击「删除」按钮。会出现「要删除选择的项目吗？」的显示，请点击「是」
按钮。
【注释】 与删除的元件相链接的送料器，将会被解除登录。解除登录后的送料器需要再次进行数据库的登
录。
14．智能型送料器功能
14-21
■ 制作元件表的条形码印刷文件
【步骤】
① 点击任务栏>选项>「元件表」，打开元件表一览画面。
② 通过鼠标点击，对想要进行条形码印刷的元件表加以选择。如果按住鼠标左键加以拖动，可
以对多个记录进行一起选择。
③ 在选择记录、点击「印刷文件」按钮。会显示出保存的场所和文件名输入的对话框，请任意
设定之后，点击「保存」按钮。
④ 如果印刷文件的保存成功，将显示出成功的信息，请点击「OK」按钮。
⑤ 关闭元件表一览画面。
【参考】 有关元件表的条形码印刷，请参照「条形码印刷」一项。
印刷用指令文件的制作
对运用智能型送料器功能所必要的指令条形码的印刷文件加以制作。在指令条形码的读取精度下
降或者条形码扫描器被使用在多个场所的情况下，可以对指令条形码进行复制。
■ 指令条形码印刷文件的制作
【步骤】
① 选择任务栏>文件>「印刷用指令文件的制作」项目。

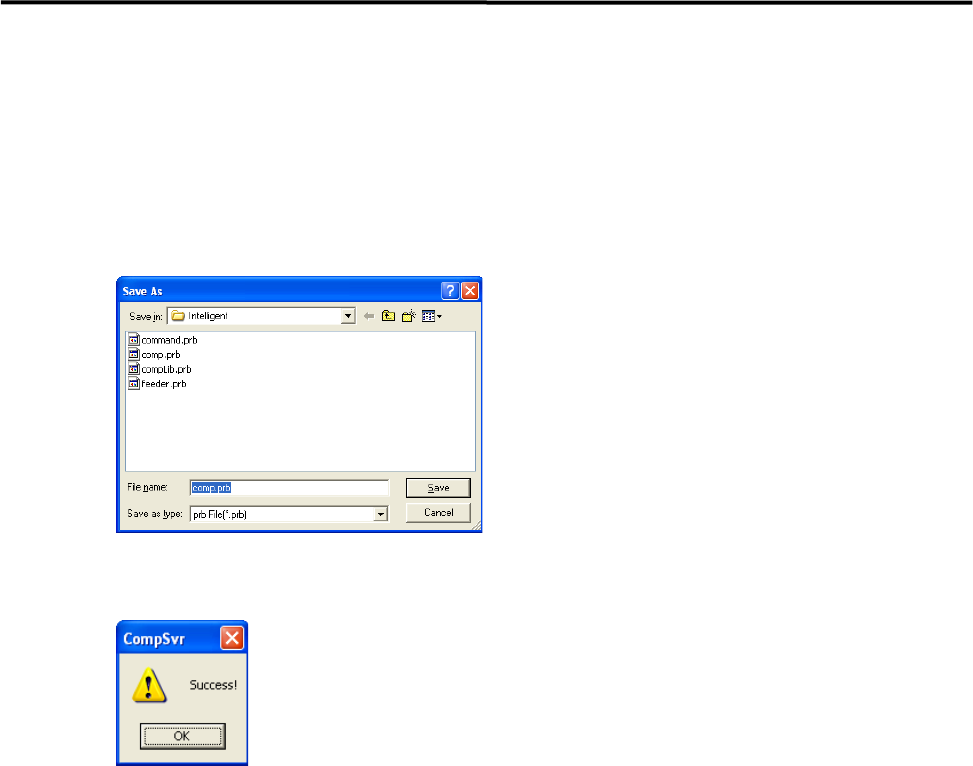

② 会显示出保存「印刷用指令文件」的场所和文件名输入的对话框，请任意设定之后，点击「保
存」按钮。
→默认的候补文件名为“command.prb”。
③ 如果印刷文件的保存成功，将显示出成功的信息，请点击「OK」按钮。
【参考】 有关指令条形码的印刷，请参照「条形码印刷」一项。
14．智能型送料器功能
14-22
印刷用元件文件的制作
这是将登录在数据库上元件条形码的印刷文件制作成任意内容（元件名、元件数）的功能。
在制作元件代码和元件条形码的链接情报时，当使用贴片机的元件资料库中保存的已存元件代码
等情况下，会使用到该功能。
■ 元件条形码印刷文件的制作
【步骤】
① 选择任务栏>文件>「印刷用元件文件的制作」项目。
② 打开「印刷用元件文件的制作」画面，通过「元件资料库路径」，显示出指定文件夹内所保
存的元件代码。
→在贴片机上打开此画面时，（默认设定状态下）将会显示出贴片机的元件资料库中保存的
元件代码。在 PC 上打开该画面时，可参照指定的路径，显示出其结果。不管在哪种情况下，
通过变更「元件资料库的路径」，都可以对参照文件夹进行任意设定。
→默认设定为“ D:\MtSystem\Mmi\Dat\Lib_Dat\ ”。
①点击浏览按钮
②任意指定参照的文件夹
③ 用鼠标选择想要制作条形码印刷文件的元件。如果按下左键加以拖动，还可以对多个记录进
行一起选择。在选择后请点击「印刷文件」按钮。
④ 会显示出保存的场所和文件名输入的对话框，请任意设定之后，点击「保存」按钮。
→默认的候补文件名为“compLib.prb”。
⑤ 如果印刷文件的保存成功，将显示出成功的信息，请点击「OK」按钮。
⑥ 关闭「印刷用元件文件的制作」画面。
【参考】 ·在想要对不存在的元件代码进行追加时，请通过键盘在「想要追加的元件条形码」中输入
元件代码名称，然后点击「追加」按钮。
·有关指令条形码的印刷，请参照「条形码印刷」一项。
【注释】 条形码印刷可以使用的文字如下所示。除这些文字以外，其它文字无法印刷。
英文（仅大写字母）、数字、空格、-（减号）、$、/、+、%、.(点号)
注：任何一个文字都要求是半角。
