5．资料库的制作与编辑 5-98 矩阵盘方向辨别 概要 是指用检测相机对设置在矩阵盘送料器上的矩阵盘的标记部（角部的斜面部）进行摄影， 然后经过图像处理，对矩阵盘的方向进行辨别的功能。 通过该功能，可以防止矩阵盘的设置失误（设置方向出错）。 对象 各个矩阵盘送料器 CTF FTF 设定 【菜单】 资料>矩阵盘资料 【操作】 ① 矩阵盘标记部（角部的斜面部）的图像处理，与坏板标识符相同。 （是坏板标识符的应用。） 首先，右击…
5．资料库的制作与编辑
5-97
【注释】 ［开始点］的初始值为 20mm。如果从该 20mm 的高度开始实施<上面教示>操作，则需要花费 10
分钟以上的时间。推荐按照【操作】的步骤，预先将吸嘴靠近到元件上面之后，再开始实施<上
面教示>的操作。
【注释】 如果吸嘴靠近，较轻的元件会从矩阵盘中被吸引上来，因此，可能会出现无法正确测量，造成［元
件上面高度］变高的情况。
【注释】 无论采用哪一种方法，［元件上面高度］的检测输入，都可能会有与吸嘴冲突的危险。因此，建
议使用游标卡尺等仪器对矩阵盘的高度进行实际测量，然后再进行按键输入。
■ 矩阵盘资料库的输入方法(2)
在送料盘上，如果矩阵盘没有碰到近前的定位销时
在这种情况下，需要进行基准坐标的变更。
用手动输入 X 方向的元件个数和 Y 方向的元件个数。
其他输入可以通过选择“功能>检测”，使用［检测矩阵盘］进行输入。
【操作】
事先将 X 方向元件个数和 Y 方向元件个数进行输入。此个数就是从第 1 吸取点吸取的元件到第 3
检测点装入元件的个数。
①
参照「7.矩阵盘送料器的操作」一章，对矩阵盘和送料盘进行正确的安装。
②
选择“编辑>送料盘程序编辑”，打开送料盘资料库。
③
点击对象矩阵盘的 X 偏差值或者 Y 偏差值。(事先已经输入了偏离基准点的偏差值)
④
选择“功能>检测”，打开检测窗口。
在执行矩阵盘检测时，请不要将头或者手等身体的一部分探进贴片机内，可能会受到伤害。另外
还要对贴片机周围的人员是否有受伤的危险等情况进行确认。
⑤
点击［检测矩阵盘］选项卡。在［设备类型］栏中选择适当的矩阵盘送料器。在［送料盘位
置］栏选择前/后中适当的一项。在 MXR 的情况下选择“前”，在 MX-RT1 的情况下选择“前”
或者“后”（前/后都可以选择）。
下面的操作⑦～⑨只适用于 MX-20 和 MXR。在滑动矩阵盘的情况下，请用手动对前/后进行正
确设定。
⑥
设定［送料盘序号］。
⑦
点击［动作模式］中的<送出>按钮，如果点击<送料盘移动>按钮，所指定的送料盘就会进入
到贴片机内。
⑧
点击<矩阵盘取点>按钮。贴装头相机将向对象矩阵盘的右侧近前移动。
⑨
打开矩阵盘资料库。选择对象矩阵盘的资料行，点击<原点变更>按钮。
以下部分将与矩阵盘资料库的输入方法(1)的第⑦项以后的步骤相同。
■ 矩阵盘取点的使用方法
通过矩阵盘取点可以使指定的贴装头向任意的矩阵盘元件上进行移动。
矩阵盘取点的使用必须在矩阵盘资料库中选择对象矩阵盘之后，才能起动检测窗口。其次，在正
确输入［设备类型］、［移动位置］、［送料盘序号］等数据之后，再指定［X 列号］，［Y 列号］，
然后点击<矩阵盘取点>按钮。
【注释】 矩阵盘的资料库，按照初始值或者实测值，通过手动也可以进行输入。
警告
5．资料库的制作与编辑
5-98
矩阵盘方向辨别
概要
是指用检测相机对设置在矩阵盘送料器上的矩阵盘的标记部（角部的斜面部）进行摄影，
然后经过图像处理，对矩阵盘的方向进行辨别的功能。
通过该功能，可以防止矩阵盘的设置失误（设置方向出错）。
对象
各个矩阵盘送料器
CTF
FTF
设定
【菜单】 资料>矩阵盘资料
【操作】
①
矩阵盘标记部（角部的斜面部）的图像处理，与坏板标识符相同。
（是坏板标识符的应用。）
首先，右击矩阵盘资料的［方向辨别指定］
，进行选择输入。
请从“有基准角 OK（有标识符 OK）/无基准角 OK（无标识符 OK）”中选择一项。
在通常情况下，请选定“有基准角 OK（有标识符 OK）”。
②

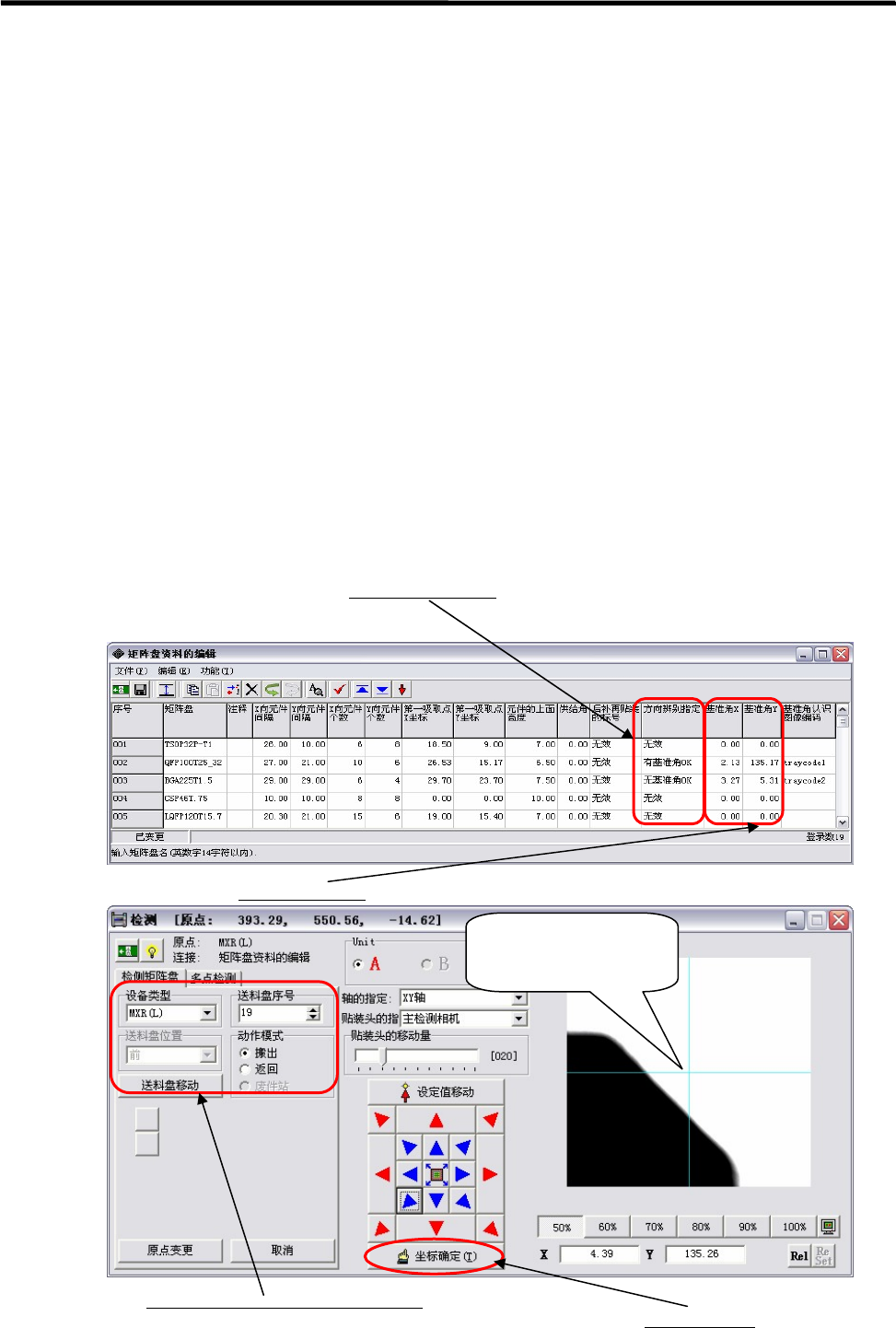

其次，右击［基准角 X/Y］，将会显示出下列的检测画面。
③
对［设备类型］和［送料盘番号］进行确认，搬出送料盘。
然后，对矩阵盘的标记部（角部的斜面部）进行检测，并实施［坐标确定］
。
对矩阵盘的标记部
（角部的斜面部）
进行检测
5．资料库的制作与编辑
5-99

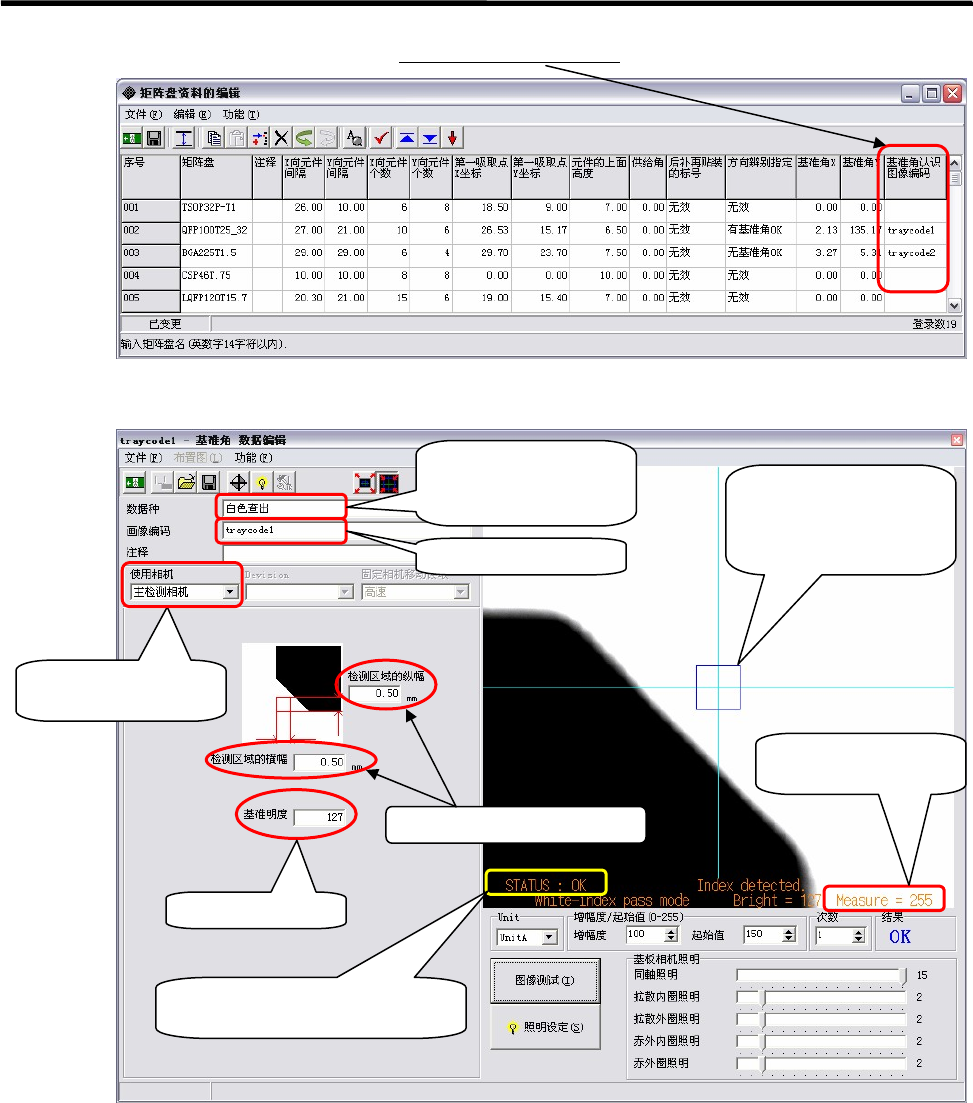

④ 双击矩阵盘资料编辑画面中［基准角认识图像编码］的空白栏。
⑤
将会显示出下列的图像编码画面。
⑥
●该图像编码的制作方法，与坏板标识符的图像编码相同。
（是坏板标识符的应用。）
●请选择数据种。如果矩阵盘为黑色，则选择［白色查出］。
●请输入图像编码名称。
●使用的相机，可以选择检测相机 1 或检测相机 2。（默认值为检测相机 1）
●请在能够看见矩阵盘的标记部（角部的斜面部）白色的场所，制作检测区域。
（通过上述③的检测作业）
●［检测区域的横幅］和［检测区域的纵幅］，通常输入 0.5～1.0mm。
●［基准明度］为明暗的界限值。通常输入 127。
●请调节增幅度/起始值以及照明值，使矩阵盘变为黑色，背景的送料盘变为白色。
（在矩阵盘为黑色的情况下）
⑦
请实施图像测试，并确认图像测试结果的［STATUS］是否显示为“OK”。
然后，记录该图像测试结果的［Measure］值。（例如：Measure＝255）
选择数据种，
如果矩阵盘为黑色，
则选择[白色查出]。
输入画像编码名称
通常输入：0.5～1.0mm
通常输入：127
在能够看见矩阵盘的
标记部（角度的斜面
部）白色的场所，制
作
检测区域
记录图像测试结果
的［Measure］值
确认图像测试结果的
[STATUS]显示为 OK。
可选择检测相机 1
或检测相机 2
