4．CAD 变换 4-4 CAD格式的选择 如果选择“功能>CAD 变换”，最开始将出现［ CAD 数据变换 ］窗口。 本公司的一些标准格式文件已经事先输入完毕。详细情况请参照后面的“资料”。 在上面的［ CAD 数据变换］ 窗 口 中，点击［ 格式选择］ 按钮，将出现［CAD 格式选择］窗口。 在［CAD 格式选择］窗 口 中，从下述各选项中选择要进行的目的操作。 使用现有格式 点击格式名称，再点击<选择>按钮，其余…
4．CAD 变换
4-3
CAD数据坐标系
输出坐标系
YY
元件
X
Y轴方向原点移动
X
X轴方向 原点移动
操作流程
CAD 格式的选择
创建新文件 编辑现有文件 使用现有文件
执行变换
变换源 CAD 数据的指定
4．CAD 变换
4-4
CAD格式的选择
如果选择“功能>CAD 变换”，最开始将出现［CAD 数据变换］窗口。
本公司的一些标准格式文件已经事先输入完毕。详细情况请参照后面的“资料”。
在上面的［CAD 数据变换］窗口中，点击［格式选择］按钮，将出现［CAD 格式选择］窗口。
在［CAD 格式选择］窗口中，从下述各选项中选择要进行的目的操作。
使用现有格式
点击格式名称，再点击<选择>按钮，其余步骤请参照“CAD 数据选择”。
编辑使用现有格式
点击该格式名称之后，再点击［编辑］按钮。
使用全新格式
点击［创建新文件］按钮。
删除不要的格式
点击将要删除的格式之后，再点击［文件删除］按钮。将显示出确认的对话框，点击<OK>按钮，
执行删除。
4．CAD 变换
4-5
CAD格式的编辑与创建新文件

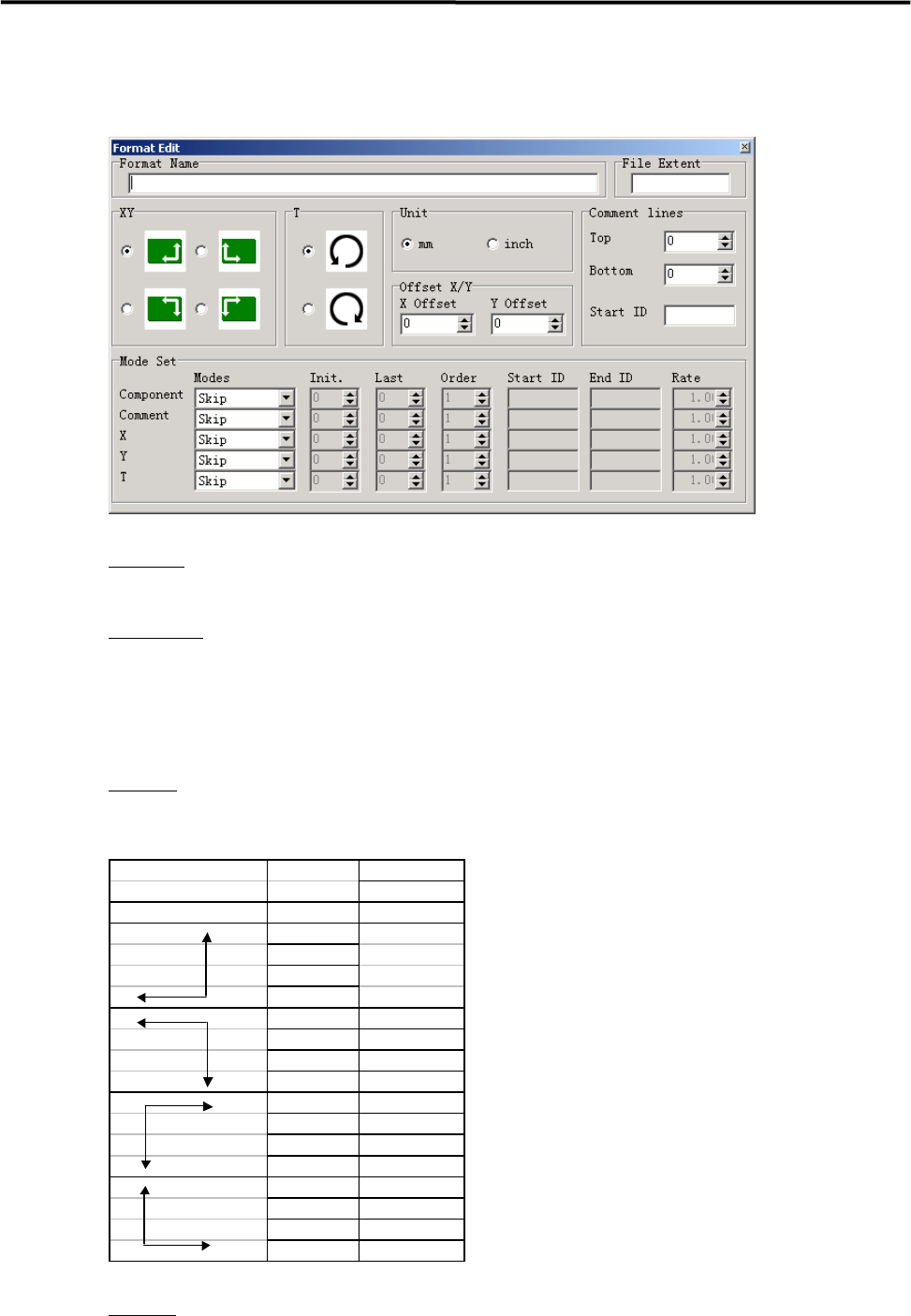

点击［创建新文件］或者［编辑］按钮，将出现［格式编辑］窗口。
格式名称
对 CAD 数据的格式名称进行指定。最多可以输入 40 个半角字符，也可输入日语。输入的格式名称
可以在［CAD 格式选择］窗口中进行显示。
文件扩展名
对用相应的 CAD 数据格式做成的 CAD 数据的文件扩展名进行指定。在输入扩展名时，请务必在扩
展名前面用半角输入前缀*.（星号和句点）后，再用半角输入扩展名，扩展名字母不区分大小写。
例)＊．pnc ＊．CCP
在［CAD 数据变换］窗口中，被指定的文件扩展名将以“扩展名：”的形式来表示，只能选择含有
该扩展名的文件。
坐标基准
对 CAD 数据中 X 坐标、Y 坐标情报的坐标轴方向进行指定。箭头所指的方向为正方向。以输出目标原
点为基准，将按照下页所示的 X、Y 坐标符号进行变换。
格式设定 变换源 输出数据
CAD数据 原点基准
坐标系XY X/Y 右前方
＋／＋ 变换源
＋／－ 与CAD数据
－／－ 相同
－／＋
＋／＋ ＋／－
＋／－ ＋／＋
－／－ －／＋
－／＋ －／－
＋／＋ －／－
＋／－ －／＋
－／－ ＋／＋
－／＋ ＋／－
＋／＋ －／＋
＋／－ －／－
－／－ ＋／－
－／＋ ＋／＋
T轴基准
对 CAD 数据中 T 情报(旋转角)的轴方向进行指定。箭头所指的方向为正方向。在执行 CAD 变换时，
一律按逆时针方向进行变换。
